트라이슈머® 단열복합시트
방수시스템

옥상방수

트라이슈머® 단열복합시트
방수시스템

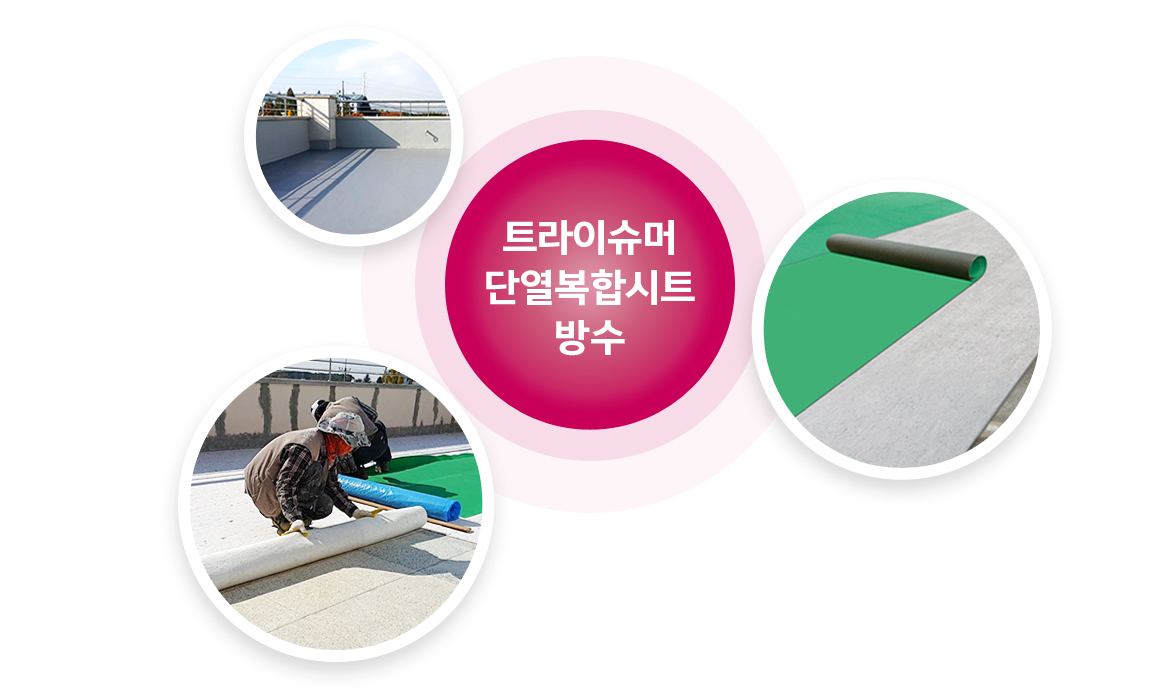

트라이슈머 단열복합시트
방수시스템

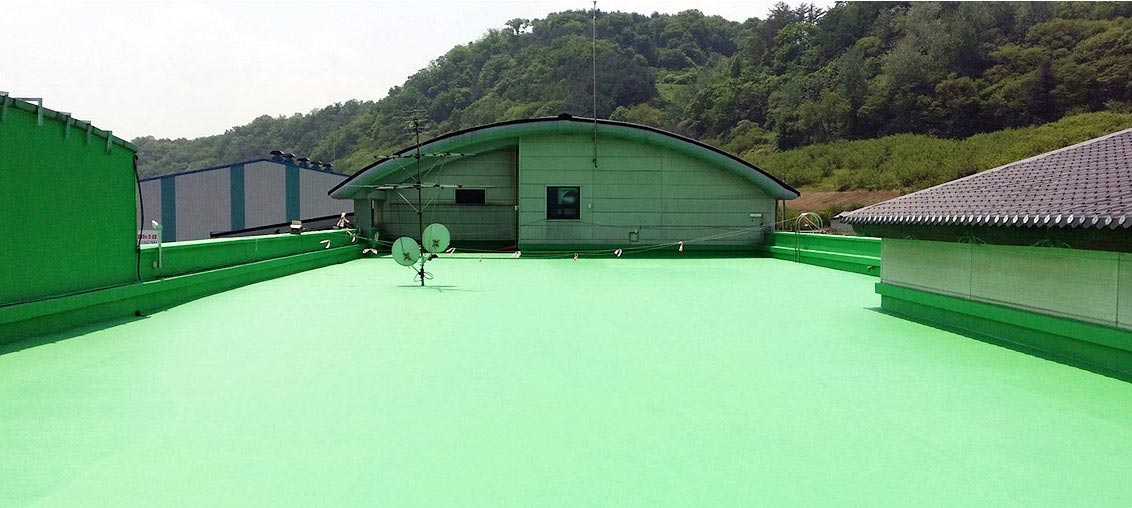

[ 경북 청송군 객주문학관 옥상 트라이슈머 단열복합시트 시공 후 ]

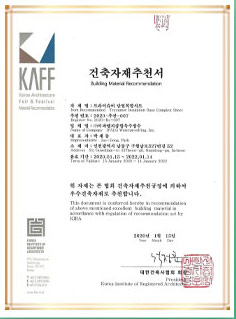

대한건축사협회
우수건축자재 추천제품

이파엘지 주식회사는 저탄소 녹색(Green)환경을 추구합니다.

국가정책에 호응하는 방수시트!

트라이슈머 단열복합시트
방수시스템

01

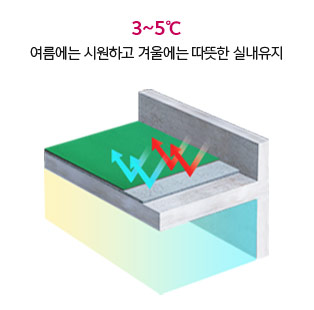

이제 폭염한파 걱정을 끝내십시오!

트라이슈머 단열복합시트 방수시스템 시공 시 실내의 온도가
시공전과 비교해서 3~5℃ 차이나는 효과를 얻을 수 있습니다.

02
좋은 방수는 최소한 20년
너끈히 가야합니다.

방수가 2~3년만 가면 되겠습니까? 한 번의 선택이 20년을 좌우합니다.

특허공법은 대통령령에 의하여 수의계약을 할 수 있습니다.

공공기관이나 관공서등과 같은 발주처에서
저희 이파엘지종합특수방수의 트라이슈머 단열복합시트방수 시스템으로 방수 시공하고 싶지만, 수의계약이나 수의시담으로 공사계약을 하기 어려운 경우에는 각 지역 지방조달청을 통해서 물품을 구입하신 후에 공사건에 대해서만 공사 계약하실 수도 있습니다.

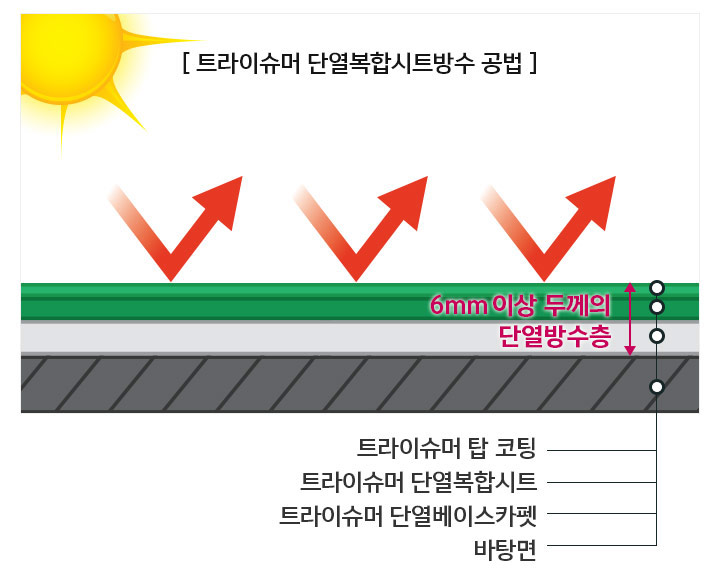

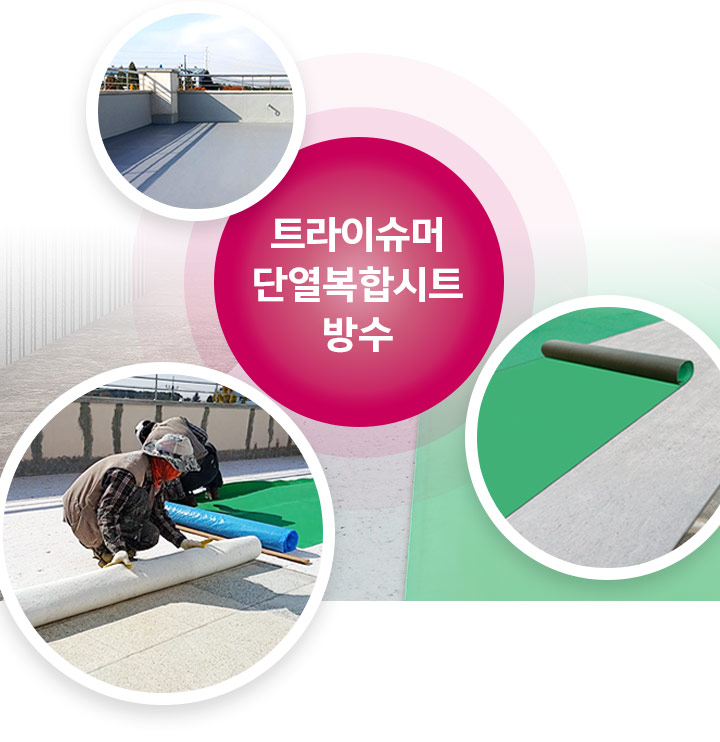

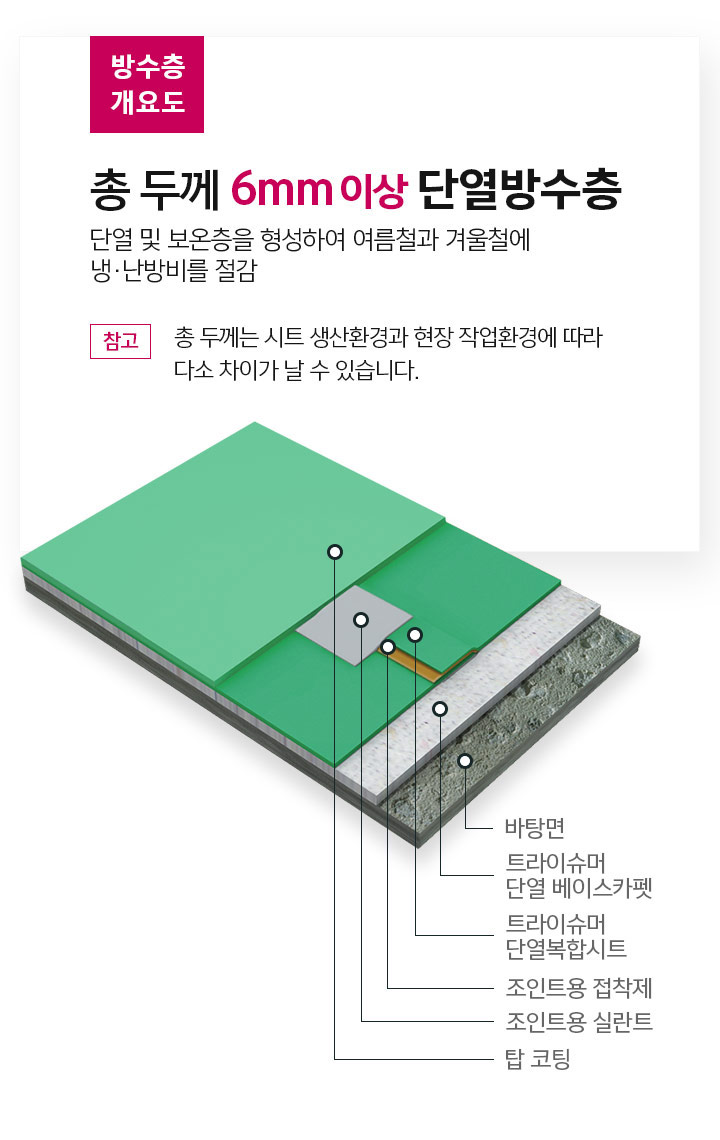

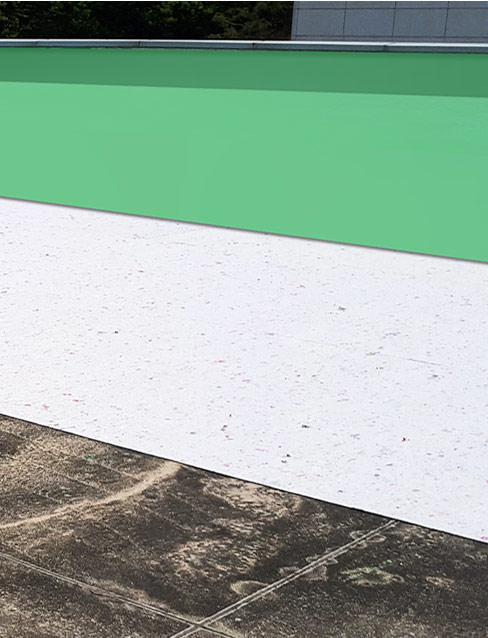

이파엘지 트라이슈머 단열복합시트 방수시스템의 개요

내열성과 내후성이 우수한 특수 구조의 보강 매쉬를 이용해서 제작된 복합시트와 별도의 단열 물질이 들어있는 단열 베이스카펫을 접합한 미래형 복합단열시트 방수공법입니다. 이 공법은 현장에서의 재료 배합이 없기 때문에 시공이 빠르고 방수 품질이 균일하며, 바탕면과의 절연공법으로서 바탕면의 균열에도 방수층이 파단되지 않아 미래형 복합단열시트 방수공법 내구성이 뛰어난 완전한 건식 복합 방수 공법입니다. (시트의 수명은 20년)

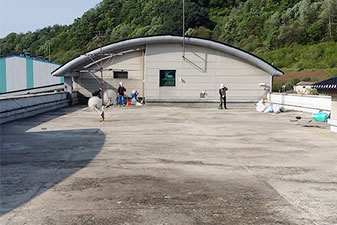

  • 시공전

    01

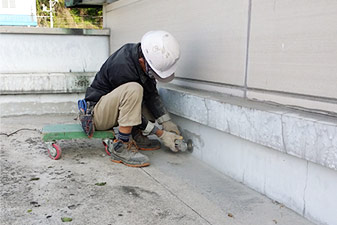

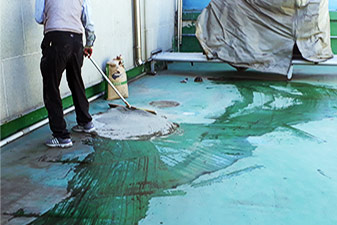

  • 바탕정리

    02

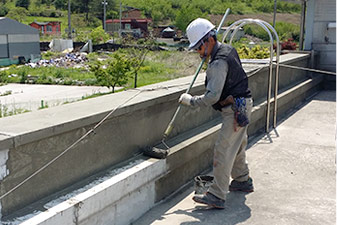

  • 난간 프라이머 도포 (※난간은 현장마다 시공이 다르게 적용될 수 있습니다.)

    03

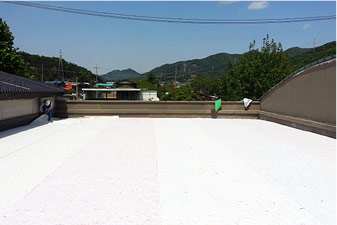

  • 단열베이스카펫 시공

    04

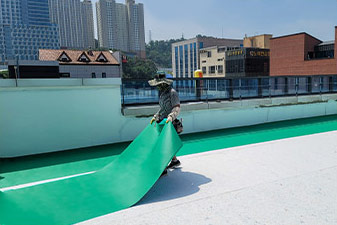

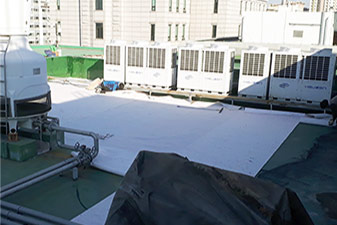

  • 트라이슈머 단열복합시트 시공

    05

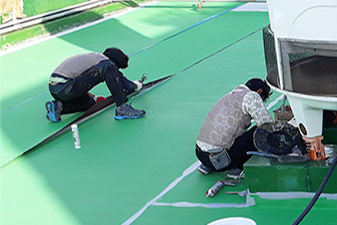

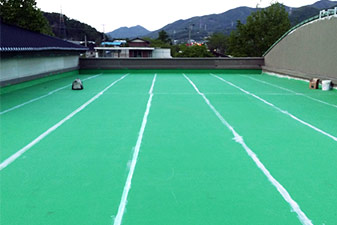

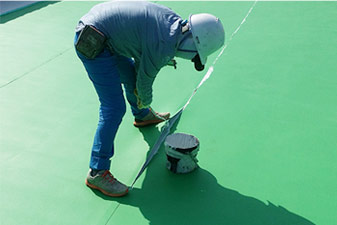

  • 이음매 2중접착 (1차)

    06
  • 이음매 2중접착 (2차)

    07

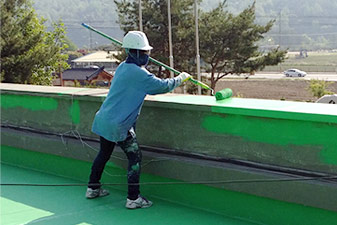

  • 난간 탑 코팅 마감(※난간은 현장마다 시공이 다르게 적용될 수 있습니다.)

    08

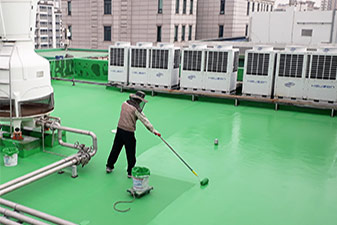

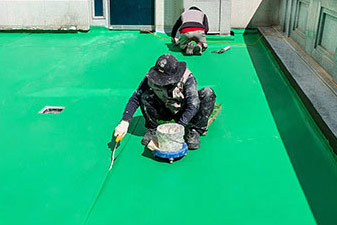

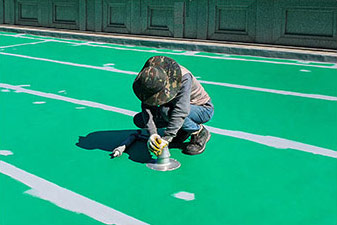

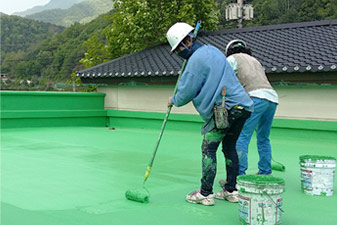

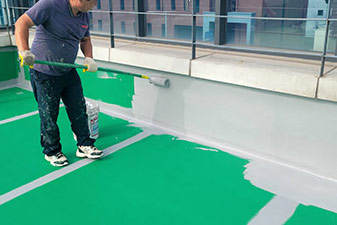

  • 옥상 탑 코팅 마감

    09

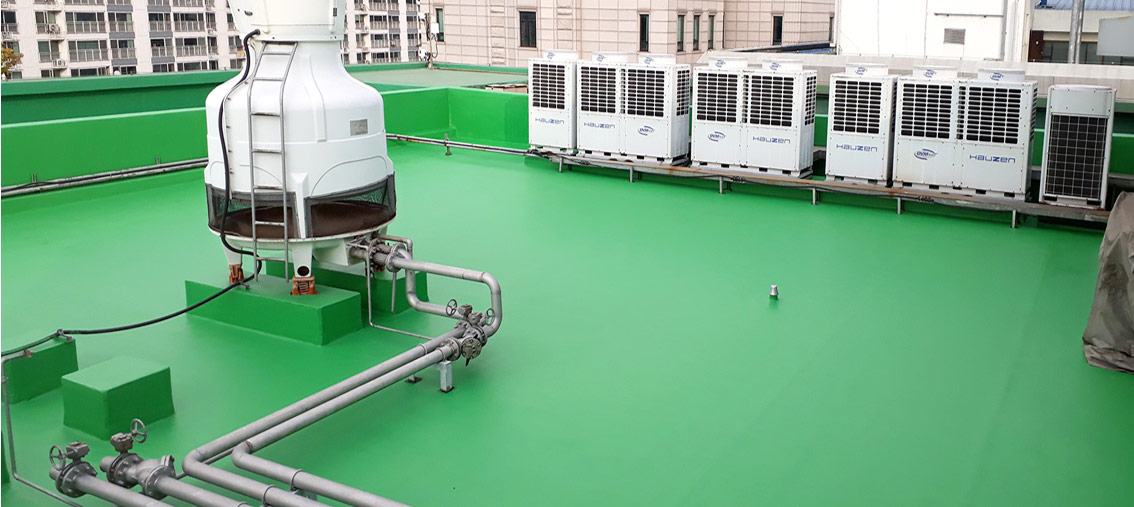

  • 서울우유 동북부 낙농지원센터 시공 후

이파엘지 트라이슈머 단열복합시트 방수시스템의 특장점

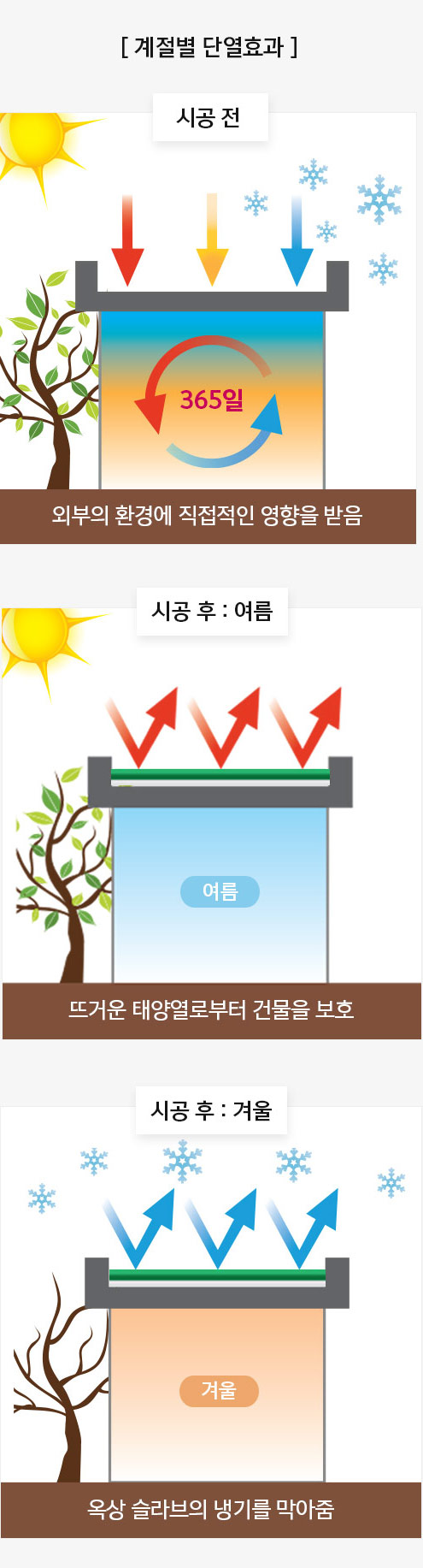

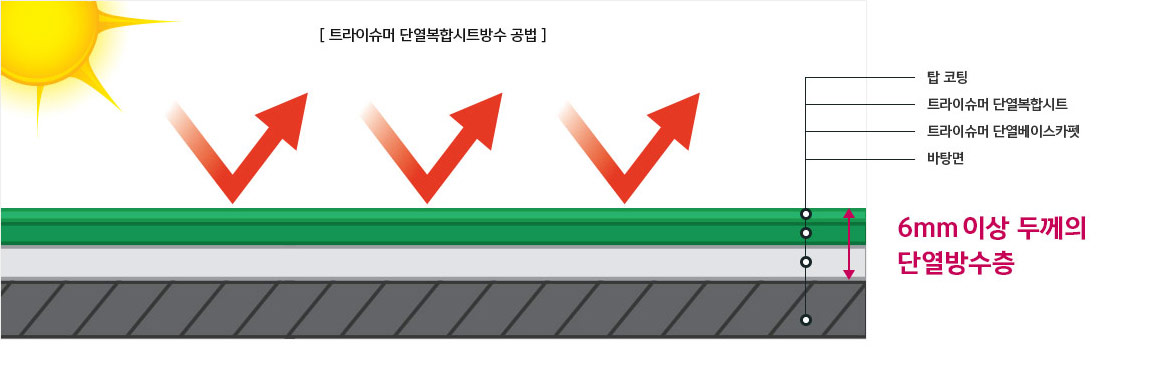

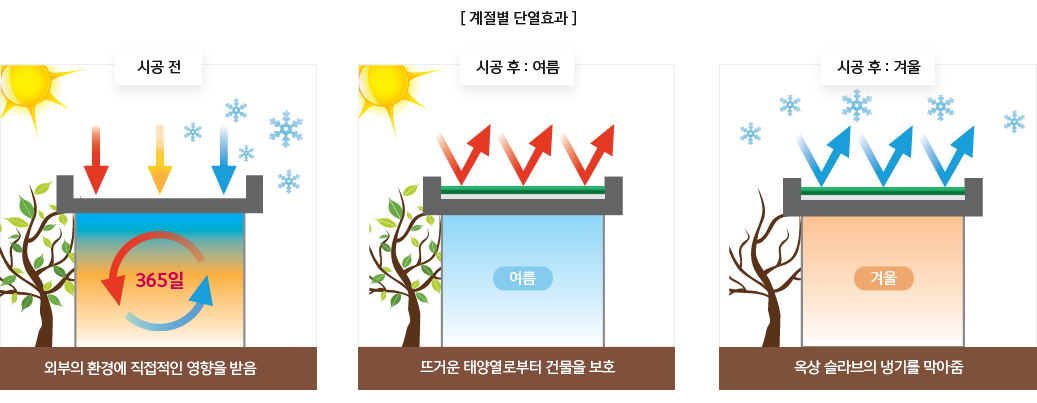

이중 단열기능으로 냉·난방비를 절감해 에너지를 절약하고 CO2의 양을 감소해줍니다.

트라이슈머 단열 베이스카펫과 트라이슈머 단열복합시트가 확실한 단열 및 보온층을 형성하여 여름철과 겨울철 냉·난방비를 절감시켜 줌으로써 기존의 시트공법으로는 기대할 수 없는 건물의 현저한 단열효과를 가져다 주며 에너지를 절약합니다.

트라이슈머 단열베이스카펫 위에 트라이슈머 단열복합시트를 시공하면 열전도율 결과는 더욱 좋아집니다.

*시험기관 : 한국 건자재 시험 연구원

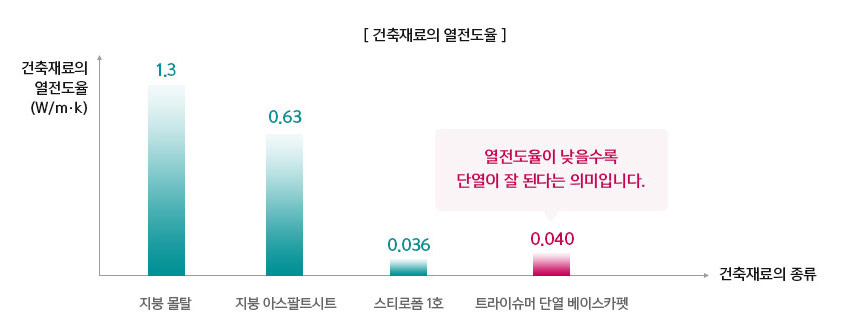

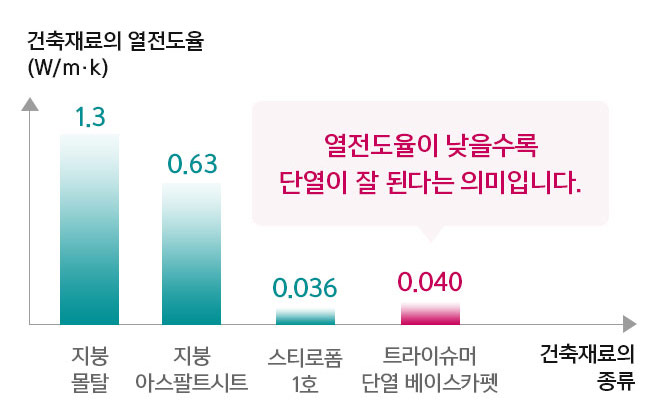

[건축재료의 열전도율]

트라이슈머 단열베이스카펫 위에 트라이슈머 단열복합시트를 시공하면 열전도율 결과는 더욱 좋아집니다.

*시험기관 : 한국 건자재 시험 연구원

이중 방수효과로 견고한 복합방수층을 형성합니다.

이파엘지 트라이슈머 단열복합시트 위에 본사 전용 탑코팅 제품인 슈츠(SCHUTZ)나 무용제 폴리우레탄 제품인 코그 상떼를 도포함으로써 완벽하고 내구성 있는 복합방수층을 형성합니다.

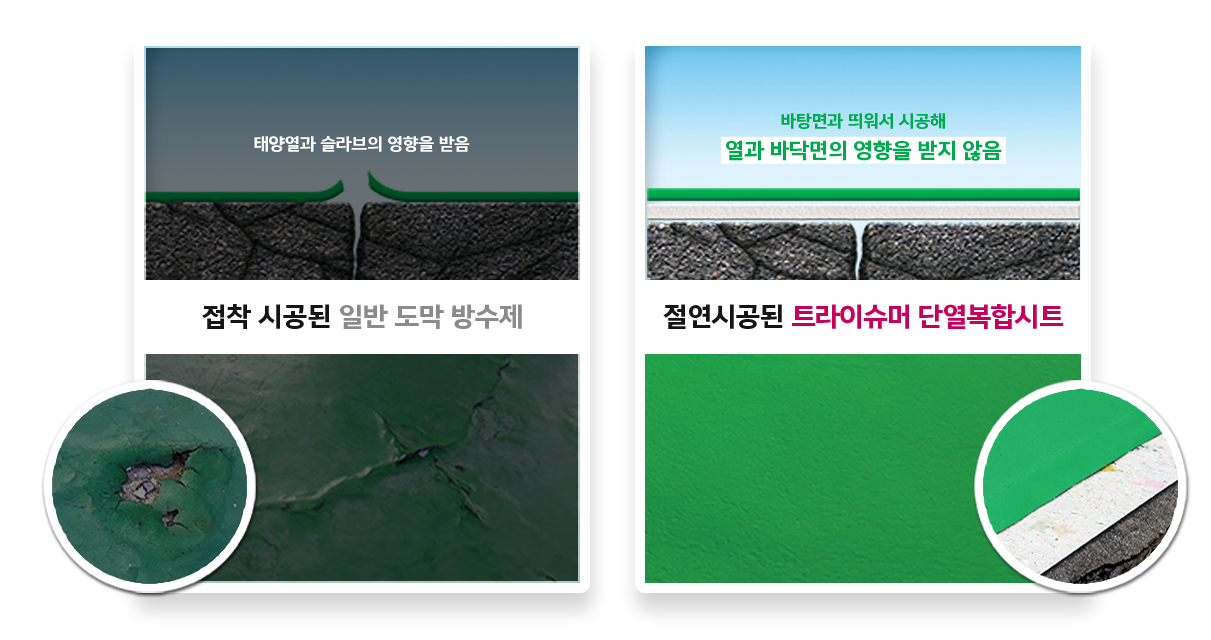

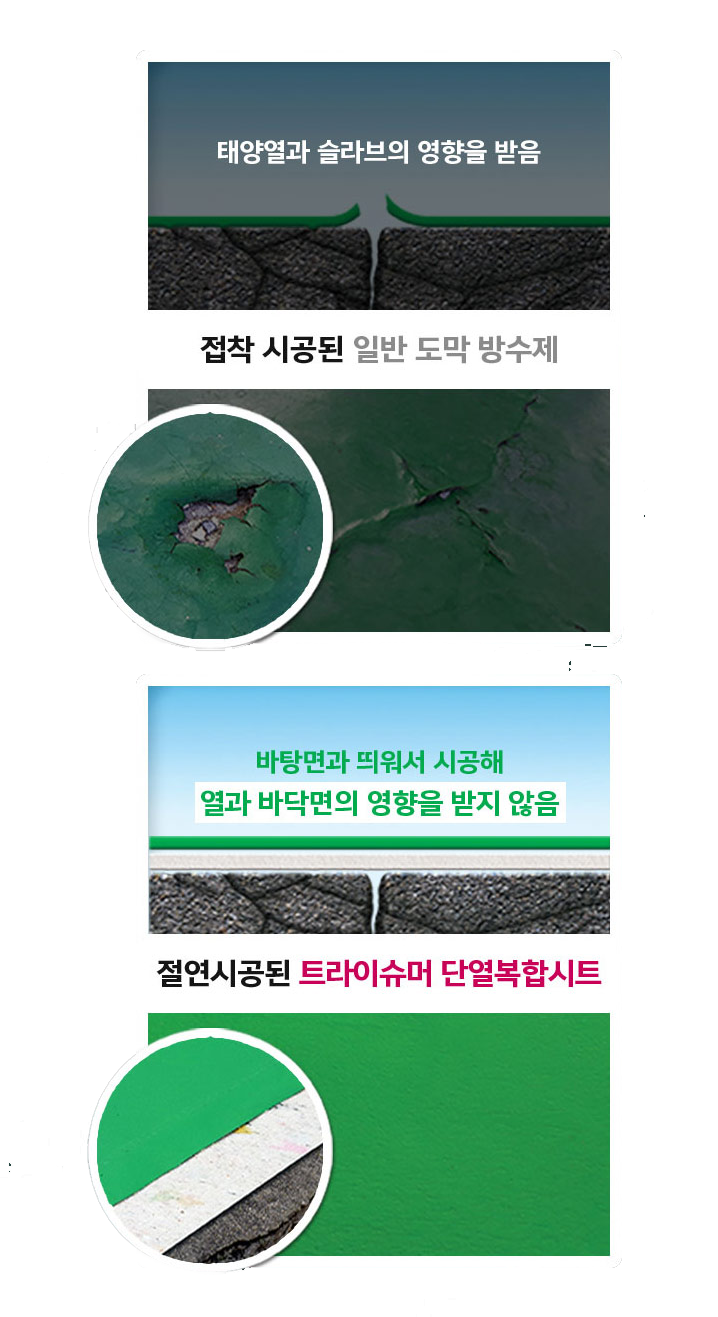

옥상 바닥면의 진행성 크랙에 전혀 영향을 받지 않습니다.

옥상 바닥면과 띄워서 절연 방식으로 트라이슈머 단열복합시트를 시공하기 때문에 바닥면의 진행성 크랙에 영향을 받지 않아서 좋습니다.

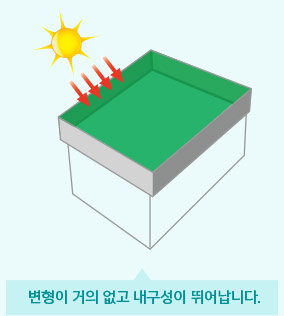

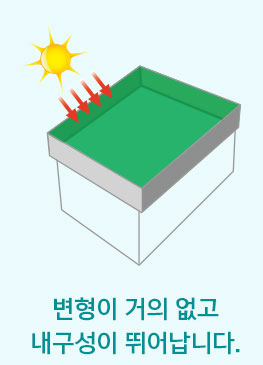

혹한이나 태양열에 의한 변형이 적습니다.

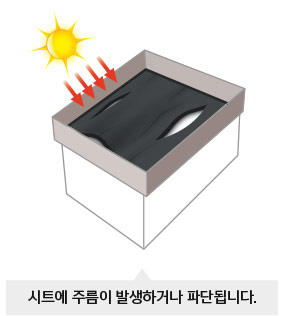

일반적인 합성 고분자계 방수시트는 열에 민감하기 때문에 시공 후에 시트층이 오존이나 자외선의 열화를 받기 쉽습니다.

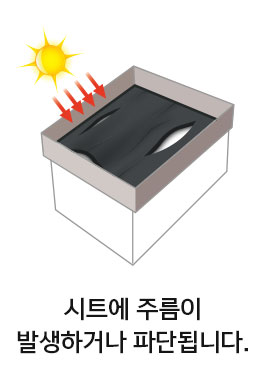

이로 인해 열로 인한 수축과 팽창을 반복하면서 시트에 주름이 발생하거나 파단이 되며, 시트끼리의 접합부나 시트가 벽체와 맞닿은 끝부분이 갈라져서 하자가 발생하게 됩니다.
반면, 트라이슈머 단열복합시트는 무기질 재료로 만들어졌기 때문에 열에 의한 변형이 거의 없어서 내구성이 뛰어납니다.

내열성능 시험결과
시료명 개량형 아스팔트시트 트라이슈머 단열복합시트 시험방법 시험기준 시험기관
열에 의해 변형이 된 길이 (200mm 기준)
가로와 세로 길이가 각각 200mm가 되는 시편을 80℃에 일정 시간이 지난 후 열변화에 따른 길이 변화와 겉모양의 이상유무를 확인한다. KS F4917 : 2007 한국 건자재 시험 연구원
결과 이미지

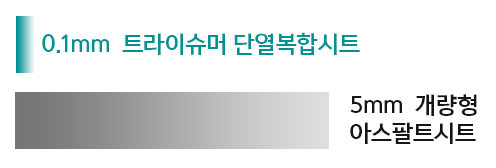

내열성능 시험결과
시료명 개량형 아스팔트시트 트라이슈머 단열복합시트
열에 의해 변형이 된 길이 (200mm 기준)
결과 이미지
시료명 시험방법 시험기준 시험기관
열에 의해 변형이 된 길이 (200mm 기준) 가로와 세로 길이가 각각 200mm가 되는 시편을 80℃에 일정 시간이 지난 후 열변화에 따른 길이 변화와 겉모양의 이상유무를 확인한다. KS F4917 : 2007 한국 건자재 시험 연구원
결과 이미지

겨울철 극심한 저온에도 물성변화가 거의 없습니다.

트라이슈머 단열복합시트는 저온에서도 여전히 굴곡이 잘 되며 부러지지 않습니다.
아래는 트라이슈머 단열복합시트를 며칠 동안 냉동실에서 냉동한 후에 바로 꺼내서 저온에서의 굴곡성을 테스트한 동영상입니다.

보행성이 탁월하고 옥상 바닥 소음을 없애줍니다.

트라이슈머 단열 베이스카펫과 트라이슈머 단열복합시트가 조화를 이루어 시공면에 강도와 쿠션감을 줌으로써 보행성을 좋게하고 옥상 아래층으로 전달되는 충격을 없애줍니다.

계절과 상관없는 전천후 시공성으로 인해 공사 기간이 짧습니다.

완전 건식공법이기 때문에 사계절 언제라도 공사를 진행할 수 있으며 다음 공정을 위한 건조 시간이 필요하지 않기 때문에 공사기간이 짧은 것이 장점입니다.

이파엘지 트라이슈머 단열복합시트 난연형(옵션선택사항)은 화재에도 불이 타 들어가지 않습니다. (난연형 시트에 해당)

옥상방수에 흔히 사용되는 고분자 합성시트계 시트방수나 우레탄이나 우레탄폼은 건물에 화재가 났을 경우 대형참사를 불러일으키는 사회적 문제를 불러일으킬 우려가 항상 남아있습니다.
더구나 옥상은 화재 시 인명구조를 위해서 대피할 수 있는 공간을 제공한다는 점과 건물에 화재가 발생했을 때 더 이상 불이 타들어가지 않도록 함으로 초기 진화에 기여할 수 있다는 점들을 감안하면 시트방수를 하는데 있어서 화재나 열에 비교적 강한 제품을 시공하는 것이 필수적입니다.
이파엘지 트라이슈머 단열복합시트 난연형은 한국방염시험연구원 고시 제2008-24호(합성수지판 및 합판등의 방염 성능 측정기준 및 방법-멕켈버너법)에 의거한 방염성능시험에서 합격을 받은 제품입니다.
아래의 성적서를 보면 트라이슈머 단열복합시트 시료를 연소시험기에서 120초간 가열한 후에 탄화길이, 탄화면적, 잔염시간(착염 후에 버너를 제거한 때부터 불꽃을 올리며 연소하는 상태가 그칠 때까지의 경과시간), 잔신시간(착염 후에 버너를 제거한 때부터 불꽃을 올리지 아니하고 연소하는 상태가 그칠 때까지의 경과시간)에서 모두 기준치를 통과한 것을 알 수 있습니다.

트라이슈머 단열복합시트 방염성능시험
시험항목 기준 결과 시험방법
탄화면적(㎤) 40 20.8 한국방염시험연구원 고시
제 2008-24호
(합성수지판 및 합판 등의
방염성능측정기준 및 방법
- 멕켈버너법)
탄화길이(㎝) 20 7.6
잔염시간(sec) 5 0.0
잔신시간(sec) 20 17.8
[참고]
멕켈버너법 검사 및 시험방법

1. 건조된 시료를 45℃ 연소 시험기에서 시험을 실시한다.
2. 시료를 받침틀에 넣어 고정시킨다.
3. 버너의 불꽃 길이를 65mm로 맞춘다.
4. 불꽃의 선단이 시료의 중앙 하단부에 접하도록 한다.

5. 시료를 120초간 가열한다.
6. 가열 시 잔염시간, 잔신시간을 측정한다.
7. 가열된 시료를 꺼내서 탄화면적, 탄화길이를 측정한다.

또한 이파엘지 트라이슈머 단열복합시트 난연형은 KS F 2271:2006과 KS F ISO 5660-1:2008에 의거한 시험 방법에 따라서 난연 3급에 해당하는 소재입니다.
즉, 한국산업규격 KS F ISO 5660-1에 따라서 트라이슈머 아트패션시트를 가열하면, 개시 후 5분간 총방출열량이 8MJ/㎡ 이하이며, 5분간 최대 열방출률이 10초 이상 연속으로 200kW/㎡를 초과하지 않으며, 5분간 가열 후 시험체를 관통하는 방화상 유해한 균열, 구멍 및 용융(복합자재의 경우 심재가 전부 용융, 소멸되는 것을 포함한다) 등이 없습니다.
한국산업규격 KS F 2271 중 가스유해성 시험 결과, 실험용 쥐의 평균행동정지 시간이 9분 이상입니다.

난연 3급 시험결과표 (난연 3급에 해당)
시험항목 결과 판정기준 시험방법
1회 2회 3회
열방출 시험 총방출열량(MJ/㎡) 6.1 7.5 5.5 8MJ/㎡ 이하 KS F ISO
5660-1 : 2008
열방출율이 연속적으로 200KW/㎡를 초과하는 시간(s) 0 0 0 10s 이하
시험체를 관통하는 방화상 유해한 균열, 구멍 및 용융(심재의 전부용융, 소멸) 등 없음 없음 없음 없음
가스 유해성 행동정지시간(min : s) 12:58 14:13 - - KS F 2271 : 2006
난연 3급 시험결과표 (난연 3급에 해당)
시험항목 기준
1회 2회 3회
열방출 시험 총방출열량(MJ/㎡) 6.1 7.5 5.5
열방출율이 연속적으로 200KW/㎡를 초과하는 시간(s) 0 0 0
시험체를 관통하는 방화상 유해한 균열, 구멍 및 용융(심재의 전부용융, 소멸) 등 없음 없음 없음
가스 유해성 행동정지시간(min : s) 12:58 14:13 -
시험항목 판정기준 시험방법
열방출 시험 총방출열량(MJ/㎡) 8MJ/㎡ 이하 KS F ISO 5660-1 : 2008
열방출율이 연속적으로 200KW/㎡를 초과하는 시간(s) 10s 이하
시험체를 관통하는 방화상 유해한 균열, 구멍 및 용융(심재의 전부용융, 소멸) 등 없음
가스 유해성 행동정지시간(min : s) - KS F 2271 : 2006

석면이 검출되지 않은 안전한 제품입니다.

이파엘지 트라이슈머 단열복합시트와 트라이슈머 단열 베이스카펫은 1급발암물질인 석면이 검출되지 않는 인체에 무해한 안전한 제품입니다.

석면검출시험
시료명 시험항목 단위 시험방법 시험결과
단열베이스카펫 석면함유여부 - KS L 5300:2009 검출안됨
트라이슈머 단열복합시트 석면함유여부 - KS L 5300:2009 검출안됨
석면검출시험
시료명 시험항목 단위
단열베이스카펫 석면함유여부 -
트라이슈머 단열복합시트 석면함유여부 -
시료명 시험방법 시험결과
단열베이스카펫 KS L 5300:2009 검출안됨
트라이슈머 단열복합시트 KS L 5300:2009 검출안됨

옥상녹화공법으로 안정적인 제품입니다.

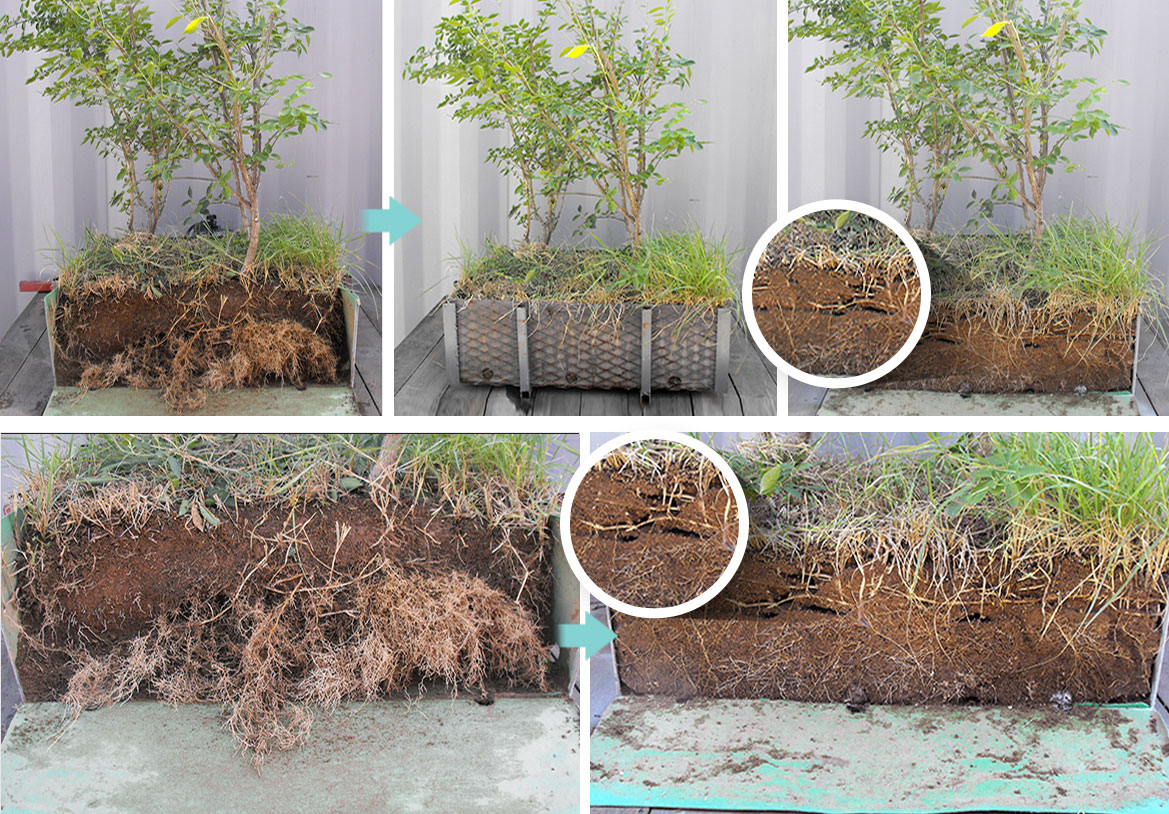

옥상녹화에 적용하는 방수재료는 식물의 뿌리가 물리적이나 화학적으로 뚫고 들어갈 수 없는 방근성능을 가지고 있어야 합니다.
그렇기 때문에 식물의 생장에 지장을 주는 용제가 들어가지 않아야 하며, 시트와 시트의 이음부를 접착하는데 있어서도 용제가 들어가지 않는 접합방법을 사용해야 하고 옥상바탕의 균열 및 거동에도 방근층이 찢어지지 않도록 옥상바닥에 접착하지 않는 절연공법을 적용한 방수시스템을 사용해야 합니다.
이파엘지 트라이슈머 단열복합시트 방수공법은 시트계와 도막계를 합한 복합계 방수공법으로서 이 모든 조건들을 충족하는 안정적인 방수시스템입니다.
특히, 탑코팅재인 코그상떼와 조인트용 접착제에는 용제가 들어있지 않아서 시공 후 식물의 생장에 지장을 주지 않으며, 내산성, 내알칼리성, 내유성, 내수성과 같은 내화학성을 가지고 있어서 식물의 뿌리가 화학적으로 시트를 뚫고 나가는 것을 방지합니다.
(회사소개란에 있는 시험성적서 페이지 (코그상떼의 내화학성시험)를 참조하세요.)

타일이나 대리석 등과 같은 건축재료로 마감이 가능합니다.

외부에 노출된 옥상이나 베란다 바닥에 타일이나 대리석으로 마감재를 처리하고 싶지만 방수문제가 해결되지 않으면 마감재가 들떠서 일어나게 됩니다.
그러나 이파엘지 트라이슈머 단열복합시트방수를 시공한 바탕면에는 타일이나 대리석으로 마감하는 것이 가능하기 때문에 훨씬 더 고급스러운 바닥연출이 가능합니다.

보건소 휴게공간 방수 시공사례

  • 시공 전

    01
  • 단열복합시트 시공

    02
  • 코그상떼(무용제우레탄)도포

    03
  • 자갈 마감

    04

주택 베란다 방수 시공사례

  • 시공 전

    01
  • 단열복합시트 시공

    02
  • 미장 도포

    03
  • 타일마감

    04

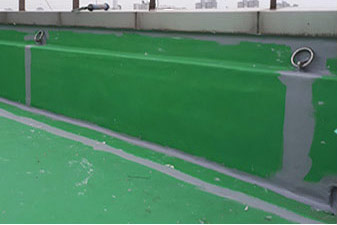

트라이슈머 단열복합시트를 난간에도 적용할 수 있습니다.

트라이슈머 단열복합시트를 옥상 난간에 시공하면 난간이 견고한 방수막을 가지게 되어 튼튼하게 될 뿐 아니라 추가로 발생할 크랙도 예방할 수 있습니다.
또한 옥상바닥에 시공한 트라이슈머 단열복합시트도 보호해서 옥상전체 방수에 대한 내구성을 더할 수 있습니다.

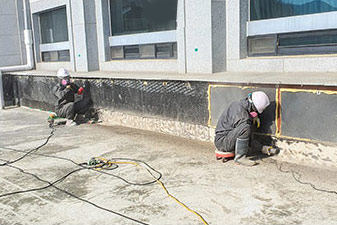

시공시, 옥상 난간의 바탕면을 정리하고 청소한 후 트라이슈머 단열복합시트를 난간에 전체적으로 접착합니다.
옥상 난간은 이상기후로 인한 강풍, 태풍, 혹한, 폭염에 늘 노출이 되어 있기 때문에 방수칠을 하는 도막방수로는 완벽한 방수성을 기대할 수 없습니다.
트라이슈머 단열복합시트로 난간을 전체접착하는 방식으로 시공하면 시트방수층이 난간을 보호하고 튼튼하게 잡아주어서 한 번의 시공으로 고객에게 기대 이상의 만족을 드립니다.


옥상방수 시공사례 모음

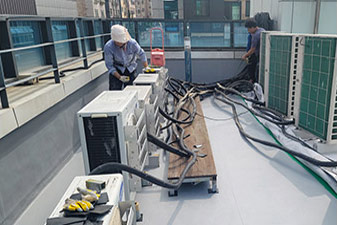

#01. 용인 ㅇㅇ화재건물

  • 옥상방수 시공전

    01
  • 단열베이스카펫 시공

    02

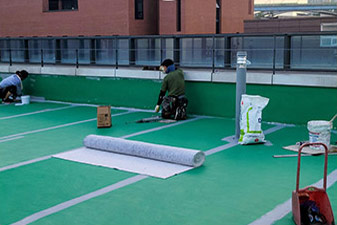

  • 트라이슈머 단열복합시트 시공

    03
  • 이음매 2중접착

    04

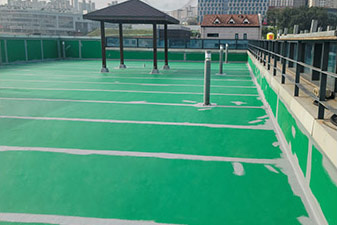

  • 탑코딩 마감

    05
  • 구조물 밑에도 동일하게 시공

    06
  • 파라펫도 동일하게 시공(전면부착방식)

    07
  • ※ 현장마다 시공방법이 상이할 수 있음

  • 구조물일 많고
    복잡해도 동일한
    방수층형성

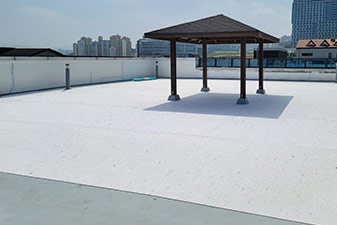

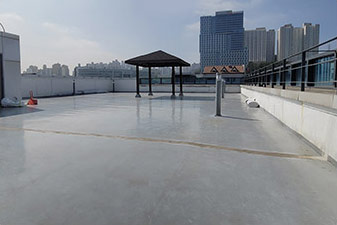

    옥상방수 시공 후

시공 전 옥상방수 시뮬레이션 적용

  • 파라펫 시뮬레이션1

  • 파라펫 시뮬레이션2

  • 파라펫 시뮬레이션3

  • 파라펫 시뮬레이션4

"파라펫에 디자인을 더하면 옥상휴게소, 옥상정원 등 옥상을 더욱 유익한 공간으로 활용 하실 수 있습니다."

#02. 괴산 중원대학교

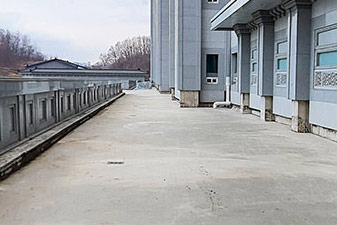

  • 옥상방수 시공전

    01
  • 바탕정리

    02

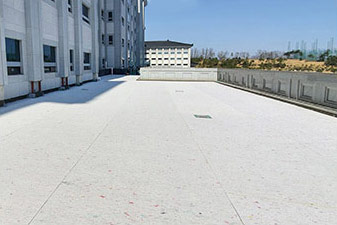

  • 단열베이스카펫 깔아서 시공

    03

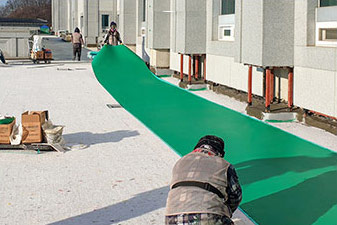

  • 트라이슈머 단열복합시트 깔아서 시공

    04
  • 이음매 2중접착

    05-1
  • 벤틸레이터 설치

    05-2
  • 탑코팅 마감

    06
  • ※ 현장마다 시공방법이 상이할 수 있음

  • 옥상방수 시공 후

파라펫 단열복합시트
시공과정

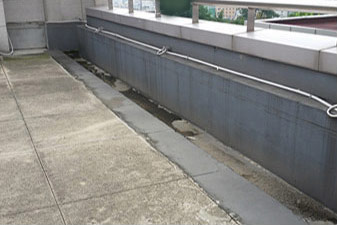

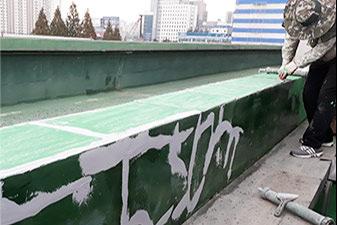

  • 파라펫 시공전

    01

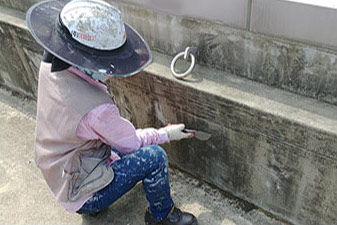

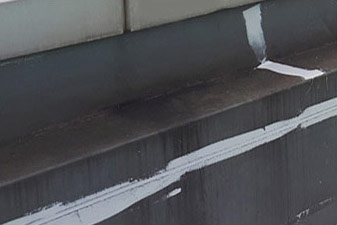

  • 균열 보수보강

    02
  • 프라이머 도포

    03
  • 트라이슈머 단열복합시트 전면 접착시공 및
    이음새 마감

    04

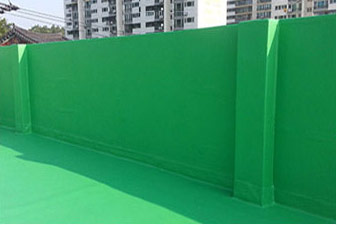

  • 탑코팅/트라이슈머 단열복합시트 파라펫 시공후

    05
  • ※현장마다 시공 순서와 방법이 상이할 수 있음※

보호몰탈로 마감된 넓은 평수의 옥상방수에도 역시 트라이슈머 단열복합시트방수가 해답입니다!

보호몰탈이란 옥상방수 공사 시 비노출방수층을 보호하기 위해서 몰탈로 마감하는 것을 말합니다.
넓은 평수의 옥상일수록 팽창과 수축이 커지기 때문에 완충작용을 통해 크랙을 방지하고자 보호몰탈층에 격자형태로 홈을 만들어 주는 것이 일반적입니다.
하지만 계속되는 계절이나 온도의 변화로 보호몰탈층이 팽창과 수축을 반복하면서 크랙이 생기게 되기 때문에 보호몰탈층을 형성하는 방수공법에는 필연적으로 하자가 생길 수밖에 없습니다.
보호몰탈층이 계절, 온도변화로 인한 수축과 팽창을 견디지 못하여 갈라지기 때문에, 방수층 위에 보호몰탈층을 형성해서 마감하는 고전적인 방수공법은 필연적으로 보호몰탈층이 다시 갈라질 수 밖에 없는 구조적인 하자를 가지고 있습니다.
따라서 “이런 구조적인 한계를 극복하기 위해선 온도변화에 따라 수축, 팽창하는 열변형이 없고, 열이나 물에 대한 내구성이 강하며, 바닥면에 띄우는 방식으로 시공하여 시공후 슬라브 바닥면의 상태나 진행성 크랙에 영향을 받지 않는 트라이슈머 단열복합시트방수가 유일한 해답입니다.” <20년 이상 오래 갈 수 밖에 없는 이유>중에서

방수가 2~3년만 가면 된다고요? 20년은 가는데...!

옥상방수에 대한
걱정은 끝!

칼라강판의 누수, 단열, 소음 문제!

트라이슈머 단열복합시트방수로 시원하게 문제해결

많은 분들이 옥상방수 공사의 경우 3년에 한번씩은 방수를 하는 것이 나중에 문제가 생겨 큰 돈이 들어가는 것 보다는 낫다고 생각합니다.
그래서 방수공사를 맡길 때 2~3년만 버텨주면 된다고 생각합니다. 큰 돈을 들여서 하는 방수공사인데 방수 수명이 왜 이렇게 짧은 것일까요?
시중에서 가장 많이 사용하고 있는 우레탄 방수와 같은 도막방수는 방수재를 옥상바닥에 칠해서 접착하는 시공방법이기 때문에 바닥면이 균열 또는 파손되면 방수층도 함께 훼손되는 하자가 필연적으로 발생하게 됩니다. 더구나 재공사 시 방수공사 비용은 물론, 폐기물 처리에도 상당한 비용이 듭니다.
이런 모든 방수의 새로운 대안인 트라이슈머 단열복합시트방수는 바닥에서 띄우는 절연방식으로 시공하기 때문에 옥상 바닥면이 균열되거나 파손되더라도 바닥면의 상태와 상관없이 시트방수층은 그대로 보존되며, 방수수명이 일반도막방수에 비해 4-5배 연장 되어 오래오래 안심하고 사용 할 수 있습니다.
또한 뛰어난 단열성으로 냉·난방비 절감효과까지 얻을 수 있음이 확증되었습니다.

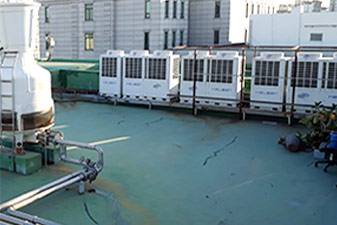

  • 시공전

    01
  • 바탕정리

    02

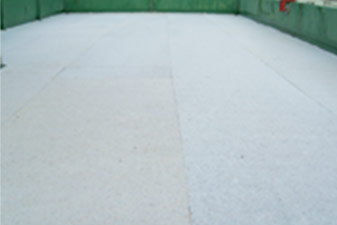

  • 단열베이스카펫 시공

    03
  • 난간(파라펫) 균열 보수 보강

    04
  • 이음매 2중접착

    05

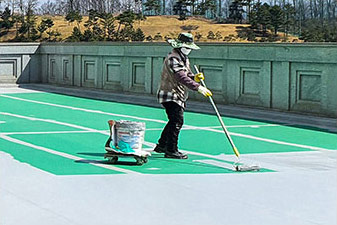

  • 탑 코팅 마감

    06

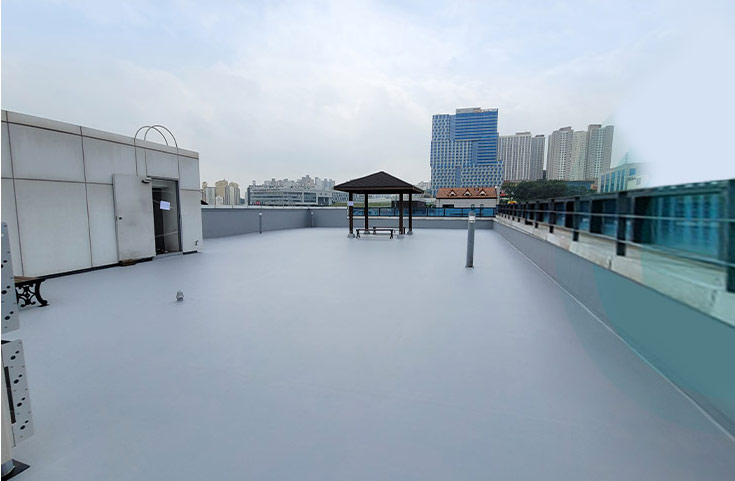

  • 인천광역시청 시공 후

※현장마다 시공 순서와 방법이 상이할 수 있음※

2~4년 만에 한번씩 해줘야 하는 방수?

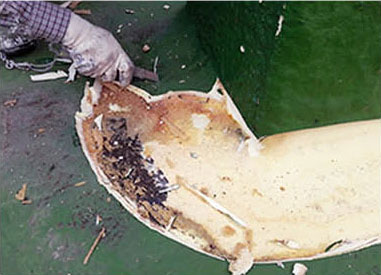

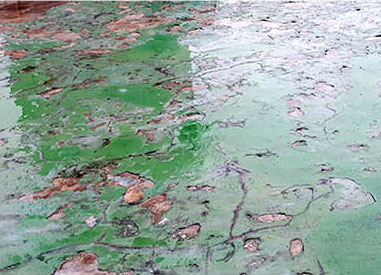

시중에서 많이 사용되고 있는 우레탄 방수, 무기질 방수, 우레탄폼 방수의 문제점에 대해 예를 들면 이 세 가지 방수공법들은
처음 시공했을 때에는 좋게 보이지만 시간이 지나고 자외선과 열에 의해 방수층의 물성이 변하면서
하자가 나는 취약점들을 공통적으로 가지고 있습니다.
방수공법 선택에 있어서 가장 중요한 점은 오랜 시간이 지나도 물성이 변하지 않는 내구성입니다.
또한 기존 방수 공법들은 바닥면에 접착해서 시공하는 방식으로써 바닥상태가 나빠지는 경우에는 방수층이 들뜨고, 크랙이 발생하는 경우에는 갈라지는 단점이 있습니다.

우레탄방수

방수성이 좋은 편이고 일체화된 방수층으로 복잡한 바닥에서의 시공이 용이하지만 바닥의 청소상태가 불량하거나 콘크리트에 수분이 남아있거나 부실한 바닥 면에 시공하면 들뜨게 됩니다. 또한 물매가 잘 잡혀있어야 하며 균일한 도포가 어렵습니다. 그리고 인체에 유해한 성분이며 시공기간도 길다는 문제가 있습니다.

무기질방수

인체에 해가 없고 습윤상태에도 시공이 가능하며 오랜 시간에도 변색이 없습니다. 난연성이고 시공 후 유지 보수가 쉬운 장점이 있지만 바닥 청소 상태가 불량하거나 장기간 물이 고인 곳은 들뜸 현상이 일어나며 수명이 짧아 2~3년마다 재시공을 해야 합니다. 또한 시공 시 여러 번 도포해야 강도를 유지할 수 있으며 5℃ 이하에서는 시공이 어렵다는 단점이 있습니다.

우레탄폼방수

단열성이 좋고 시공이 빠르며 바닥면 모양에 상관 없는 시공이 가능하지만 자외선과 열에 약하므로 화재의 위험이 크고 크랙에 대한 저항력이 약합니다. 따라서 하중에도 약하고 울퉁불퉁 하기 때문에 외관상 좋지 않습니다. 또한 유지보수가 까다롭고 인체에 유해한 성분입니다.

10~25년 정도 가는 방수!

트라이슈머 단열복합시트방수는 우레탄 방수, 무기질 방수, 우레탄폼 방수의 문제점들을 보완하고 장점들을 살린 미래형 복합방수 공법으로써
단열성이 좋으며 이중방수처리로 인하여 일체화된 복합 방수층을 형성하므로 바탕면의 크랙에 대한 저항성이 좋고 튼튼한 방수층을 형성합니다.

시트공법이므로 시공 후 유지 보수가 용이하고
바닥의 상태와는 상관없이 시공이 가능
합니다.

여러 무기질 층으로 구성되어 오랜 시간이 지나도
변색이 없어서 새로 시공한 상태를 오래 지속 합니다.

무기질코팅으로 인체에 무해하고 난연성이므로 외부의 열, 자외선, 충격에 대한 저항성이 좋습니다.

완성된 품질이 균일하므로 현장에 따른
시공품질의 편차가 없고 3중 마감으로
시트 상호간 이음부분이 강한 것이 장점
입니다.

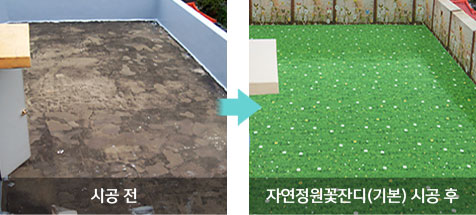

트라이슈머 아트패션단열복합시트로 예술성까지 더해

더욱 고급스러워지고
차별화된 옥상
으로 변화를 주세요!

트라이슈머 아트패션단열복합시트
SAMPLE

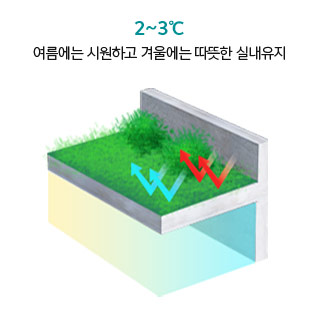

트라이슈머 단열복합시트방수 시공 시 옥상 정원조경과 같은

단열 효과와 냉·난방비 절감 효과를 얻을 수 있습니다.

전세계적으로 기상이변이 잦은 요즘 우리나라 역시 이상기온이 계속되어 여름에는 더 뜨거워지고 겨울에는 더 추워지는 극과 극의 기후로 변해감으로써 냉·난방비가 늘어나 가계의 부담은 더욱 가중되고 있습니다. 부족한 자원과 치솟는 유가, 병들어가는 지구의 환경을 살리고자 전세계가 저탄소 녹색성장을 지향하는 시대의 요구에 발 맞추어 (주)이파엘지종합특수방수는 단열효과를 극대화한 트라이슈머 단열복합시트 방수시스템을 개발했습니다. 트라이슈머 단열복합시트 방수시스템은 옥상바닥에 단열효과를 주기 때문에 겨울철 혹한이나 여름철의 뜨거운 태양열이 실내로 들어오는 것을 차단해줌으로 에너지 절약으로 공기 중에 CO2 양 또한 당연히 줄이는 효과가 생깁니다. 옥상정원 조경 시 도시민들의 삭막한 마음에 휴식을 주어 정서적인 부분까지 만족을 줄 수 있는 등 여러 가지 얻는 효과가 많지만 주의해야 할 부분이 있는데 옥상의 하중을 고려한 구조보강과 방수문제, 방근 대책이 따를 때 얻을 수 있다는 것입니다. 그렇지 않을 경우 건축구조물에 부하 하중 증가로 무리를 줄 수 있고 흙 자체에 물을 머금고 있어서 방수층을 부식시키며 식물의 뿌리 등이 바닥면에 파고들어 옥상의 크랙을 심화할 수 있습니다.

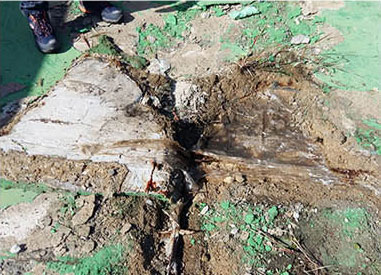

또한 살아있는 식물이기 때문에 꾸준한 사후 관리를 필요로 하며 강수량이 많을 때에는 시공이 용이하지 않아 공사기간이 길어지는 부분을 감수해야 합니다. 트라이슈머 단열복합시트방수는 이중단열로 냉·난방비를 절감하고, 공사기간이 짧으며, 방수성이 완벽하고 화재의 위험이 없는 방염성 시험에 합격한 제품입니다. 또한 특별한 사후관리가 필요치 않으며 극심한 기후변화로 인한 건물의 수축과 이완에 견딜 수 있는 탁월한 내열성능을 가지고 있으며 절연공법으로 옥상 바닥면의 진행성 크랙에도 영향을 받지 않습니다. 냉·난방비가 절감되고 이로 인하여 공기 중으로 배출되는 이산화탄소의 양을 줄이는데 기여하도록 했습니다. 트라이슈머 단열복합시트 방수시스템은 옥상바닥에 단열효과를 주기 때문에 겨울철 혹한이나 여름철의 뜨거운 태양열이 실내로 들어오는 것을 차단해줌으로 냉·난방비가 절감되고 이로 인하여 공기 중으로 배출되는 이산화탄소의 양을 줄이는데 기여하도록 했습니다. 트라이슈머 단열복합시트로 시공시 각 도시들이 도시열섬화 문제와 냉·난방비 절감 등의 문제를 해결하고자 옥상에 정원을 조경하는 것과 같은 효과를 얻으면서 더 높은 단열효과로 냉·난방비 절감을 얻을 수 있습니다.
구분 트라이슈머 단열복합시트 시공 시 얻는 효과 옥상정원 조경 시 얻는 효과
단열효과에 따른
실내의 온도차
냉·난방비 절감 전기료 30~40% ↓
난방비 15~20% ↓
20~30% ↓
사후관리 특별한 관리 필요 없음 꾸준한 관리가 필요
건물에 미치는 하중 하중 없음 조경 시 많은 양의 흙이 필요하므로 하중↑
장기적인 하중으로 인해 균열이 가고 누수가 되는 하자가 생김
시공 기간 현장에서의 재료 배합이 없기 때문에 시공이 빠름 기후 등 변수가 많아 공사기간이 길다
배수문제 완벽한 방수성으로 문제 없음 낙엽 등으로 인해 배수구가 막힐 수 있으며 물매를 잘 맞추지 못할 경우 고인물로 인해 누수의 위험이 있음
화재 위험 방염시험 합격 흙이 덮혀 있어 안전할 수 있으나 관리 불량으로 식물이 죽을 경우 화재위험이 있음
정서적인 부분 깔끔한 마감에 적당한 강도와 쿠션감을 줌으로써 보행성을 좋게하여 안락한 느낌을 줌 자연이 주는 휴식
구분 트라이슈머 단열복합시트 시공 시 얻는 효과
단열효과에 따른
실내의 온도차
냉·난방비 절감 전기료 30~40% ↓
난방비 15~20% ↓
사후관리 특별한 관리 필요 없음
건물에 미치는 하중 하중 없음
시공 기간 현장에서의 재료 배합이 없기 때문에 시공이 빠름
배수문제 완벽한 방수성으로 문제 없음
화재 위험 방염시험 합격
정서적인 부분 깔끔한 마감에 적당한 강도와 쿠션감을 줌으로써 보행성을 좋게하여 안락한 느낌을 줌
구분 옥상정원 조경 시 얻는 효과
단열효과에 따른
실내의 온도차
냉·난방비 절감 20~30% ↓
사후관리 꾸준한 관리가 필요
건물에 미치는 하중 조경 시 많은 양의 흙이 필요하므로 하중↑
장기적인 하중으로 인해 균열이 가고 누수가 되는 하자가 생김
시공 기간 기후 등 변수가 많아 공사기간이 길다
배수문제 낙엽 등으로 인해 배수구가 막힐 수 있으며 물매를 잘 맞추지 못할 경우 고인물로 인해 누수의 위험이 있음
화재 위험 흙이 덮혀 있어 안전할 수 있으나 관리 불량으로 식물이 죽을 경우 화재위험이 있음
정서적인 부분 자연이 주는 휴식

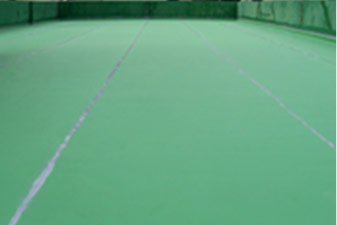

트라이슈머 단열복합시트로 방수하면

옥상이 축구장으로 변할 수 있습니다!

트라이슈머 단열 베이스카펫과 트라이슈머 단열복합시트가 조화를 이루어 바닥면에 강도와 쿠션감을 주기 때문에 보행성이 좋아지고 옥상 아래층으로 전달되는 충격과 소음이 줄어듭니다. 또한 시트를 시공한 후 바닥에 인조잔디를 깔아서 축구장이나 미니골프장과 같은 체육시설용이나 조경용으로도 옥상을 활용할 수 있습니다.

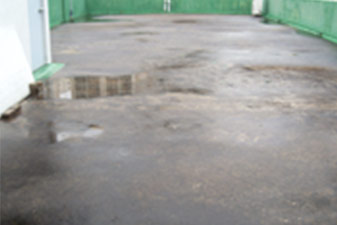

  • 옥상 시공 전

    01

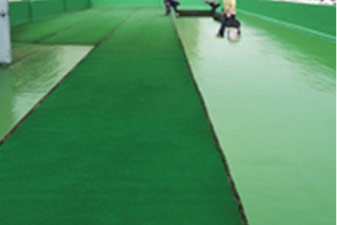

  • 단열베이스카펫 시공

    02
  • 트라이슈머 단열복합시트 시공

    03

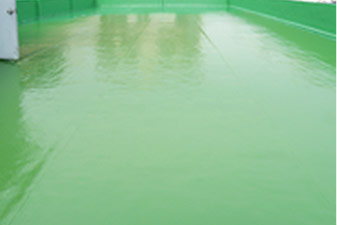

  • 탑 코팅 시공

    04
  • 인조잔디 시공 중

    05

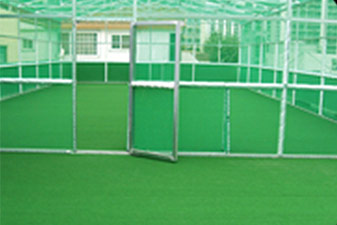

  • 인조잔디 시공 완료

    06

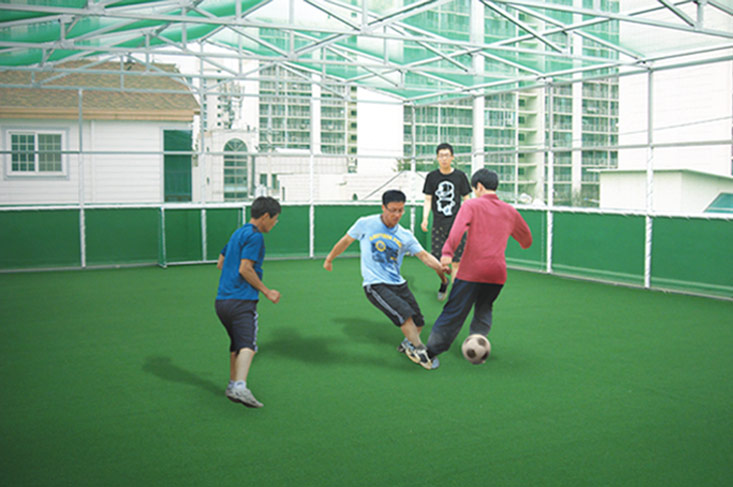

  • 시공 후 축구장으로 활용

트라이슈머 단열복합시트
방수공법에 대한 자주 묻는 질문/답변

Q&A

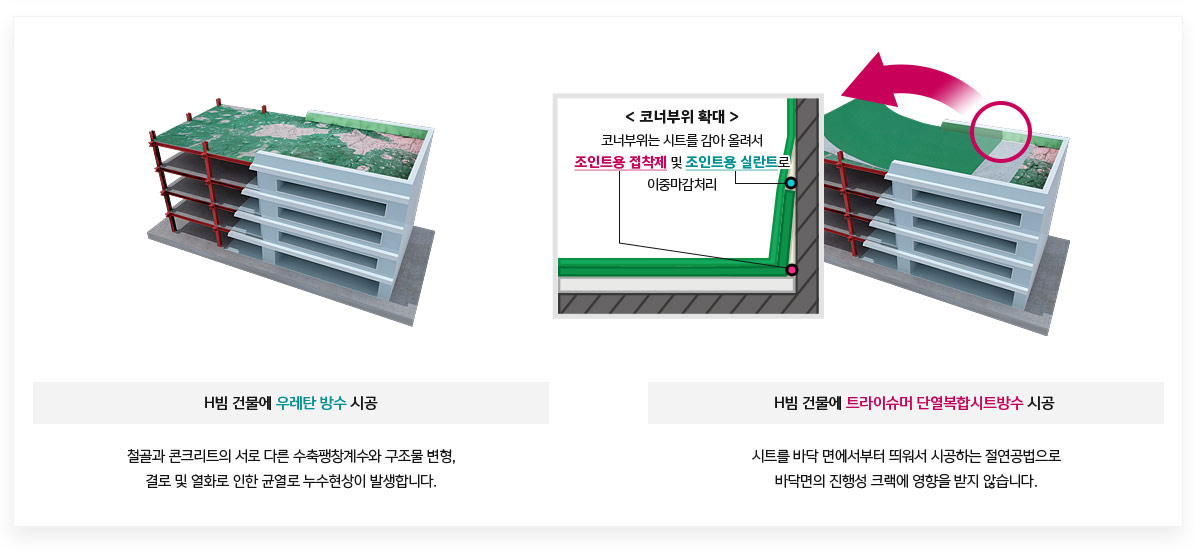

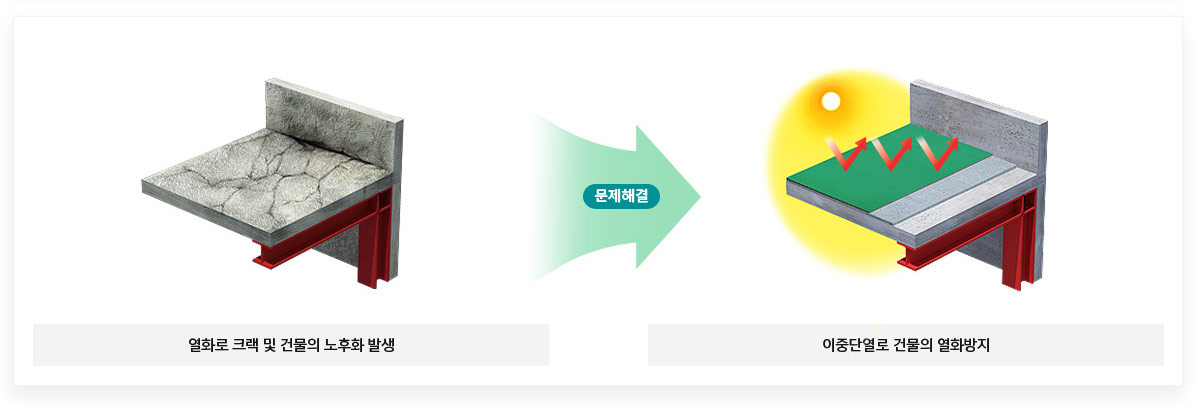

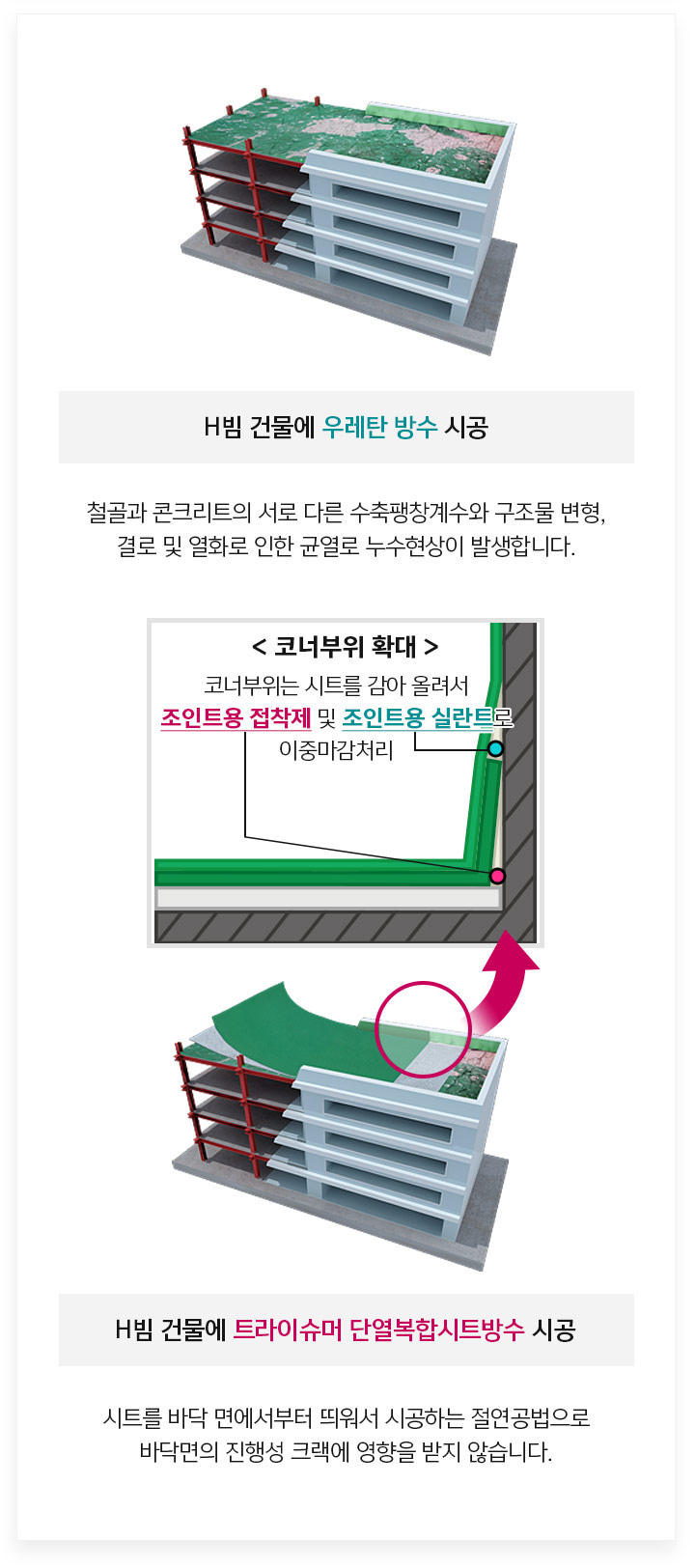

H빔 철골 철근 콘크리트 건물에 고질적으로 발생하는 균열로 인한 방수문제도 트라이슈머 단열복합시트방수로 근원적인 해결이 가능하나요?

건축 재료중에서 많이 쓰이는 구조방식들 중에 하나는 철골 철근 콘크리트 방식(H빔 구조방식) 입니다.
이 구조방식은 견고하고 시공이 빠르다는 장점이 있으나,

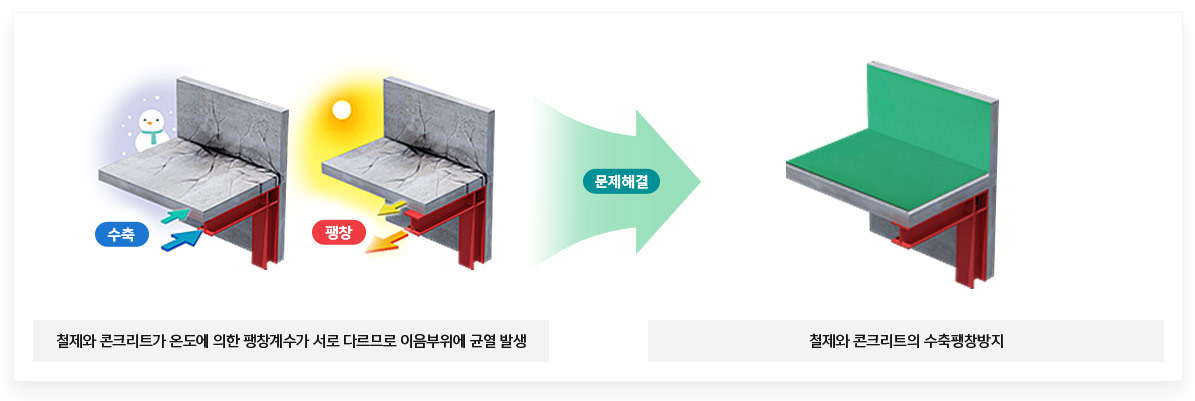

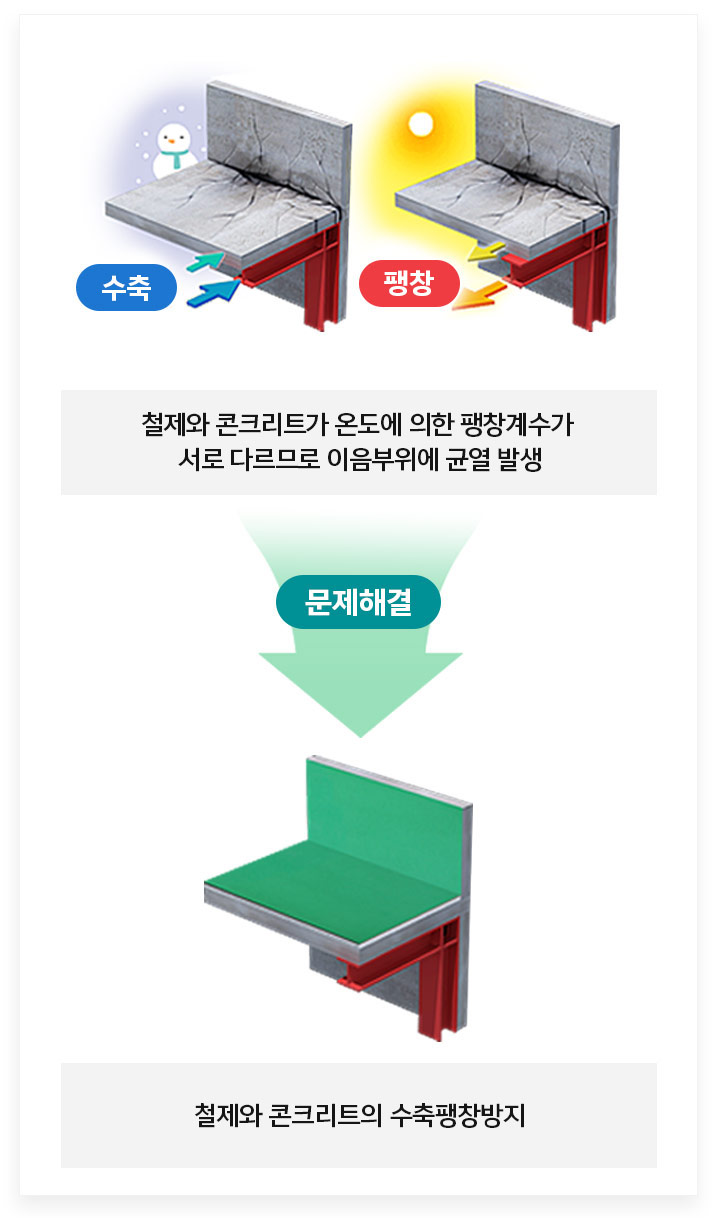

철제와 콘크리트가 온도에 의한 팽창계수가 서로 다르므로 이음부위에 균열이 생기는 취약점을 갖고 있습니다.

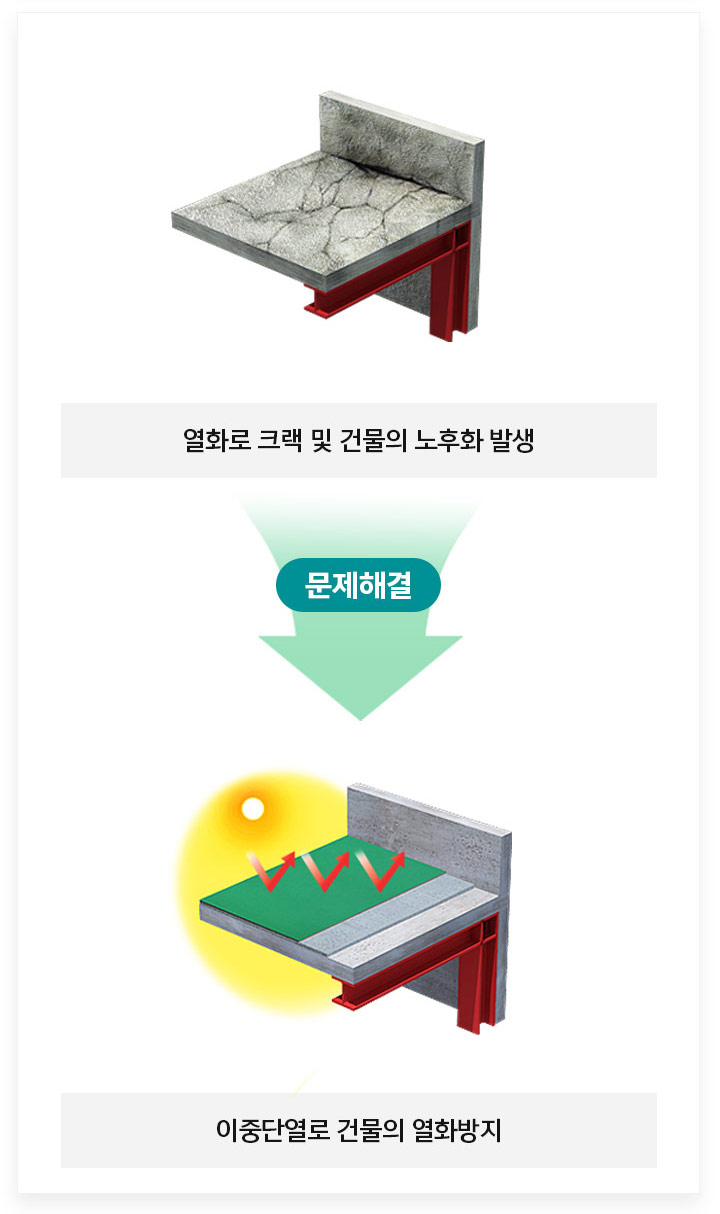

또한 철구조체는 강성이 높기 때문에 지반침하, 지진 등 작고 큰 외부 압력이 가해질 경우나 시공과정에서의 충분한 양생기간을 확보하지 않은 경우에는 구조물에 변형이 생겨 균열이 발생하게 됩니다.
그렇기 때문에 이러한 구조방식의 건물에 아무리 좋은 자재를 사용해서 방수공사를 할지라도 얼마 가지 못해서 또 다시 균열이 생겨서 누수 현상이 생기게 됩니다.

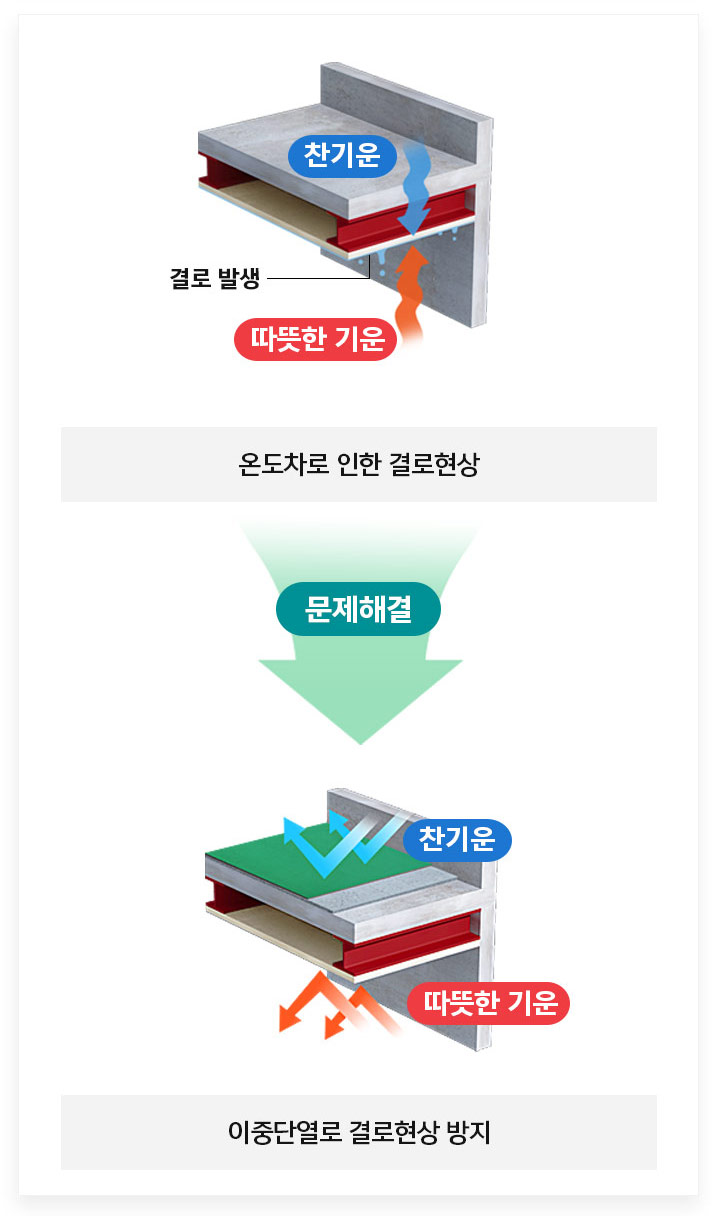

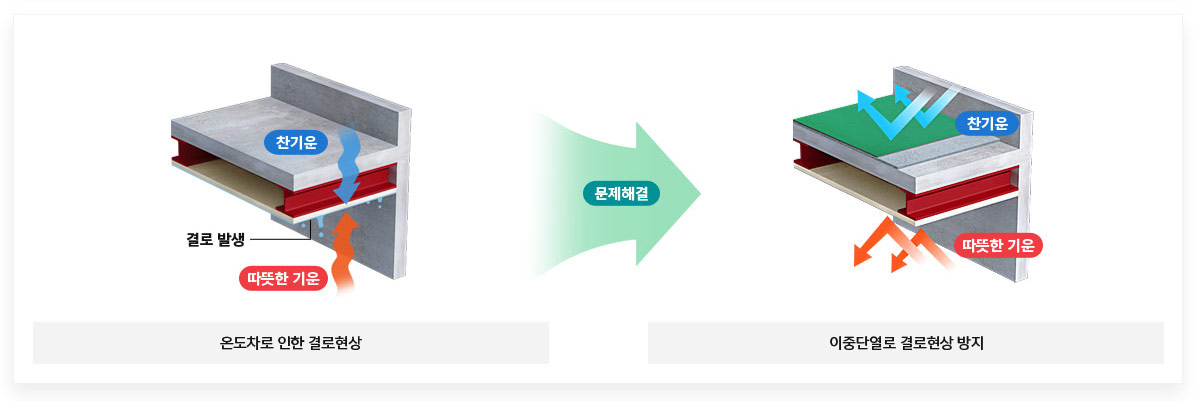

또한 온도차로 인한 결로현상 때문에 철근이나 철골에 부식이 생겨서 구조물의 성능이 저하되어 건물에 균열이 발생합니다.
열전도율이 높은 철구조물에는 겨울철에 실내외의 온도차로 인해서 결로가 생기게 되므로 이를 방지하기 위해서는 방수뿐 아니라 단열 보강도 필요합니다.
이제 트라이슈머 단열복합시트 방수시스템은 철골 철근 콘크리트방식의 건물에 있어서 골치 아픈 방수와 단열 문제점들을 한꺼번에 해결해주어 귀하의 건물을 보호하고 수명을 연장시켜주는 최선의 선택입니다.
