트라이슈머® 아트패션시트
외벽 리모델링 방수시스템

외벽패션방수

트라이슈머® 아트패션시트
외벽 리모델링 방수시스템

트라이슈머 아트패션시트
외벽 리모델링 방수

[ 트라이슈머 아트패션시트 외벽 리모델링 방수시스템 시공 후 ]

아트패션시트-외벽-리모델링-방수시스템-시공후

다양한 맞춤디자인으로 건물에 예술을 입혀보세요!

아트패션시트
외벽 리모델링 방수시스템

세계적인 건물 패턴디자이너
쟌 멘디니(Jan Mendini)의 디자인
X 이파엘지 특허공법과 제품의 협업

소비자의 요청에 따라 완성된 디자인 시뮬레이션들이 홈페이지를 통해 지속적으로 업데이트되고 있습니다. “시뮬레이션 코너”에 여러 유형의 건물에 맞춘 시뮬레이션 예시가 있으니, 귀하의 건물과 비슷한 유형의 건물을 찾아서 세계적인 건축 패턴 디자이너인 쟌 멘디니(Jan Mendini)와 이파엘지 디자인팀의 콜라보레이션으로 작업하여 리디자인(redesign)된 멋진 건물의 모습들을 감상해 보세요.

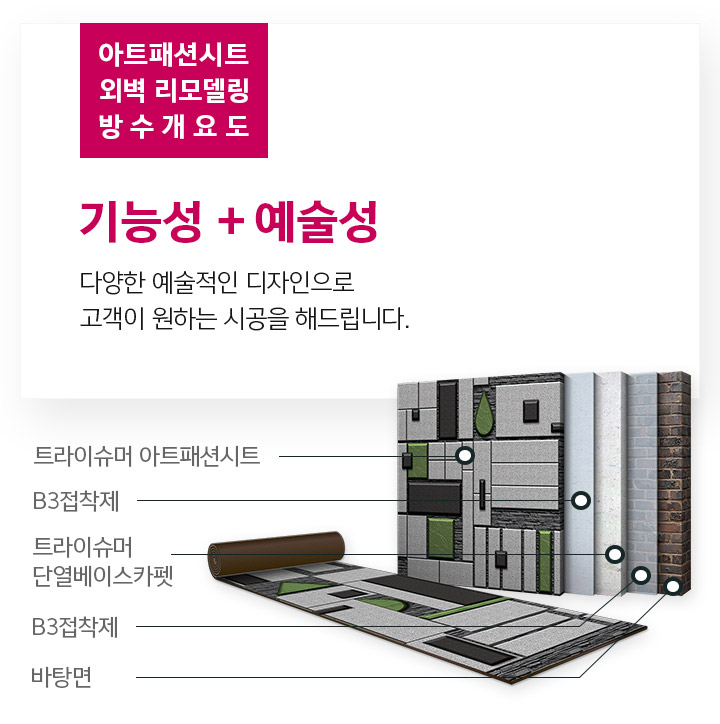

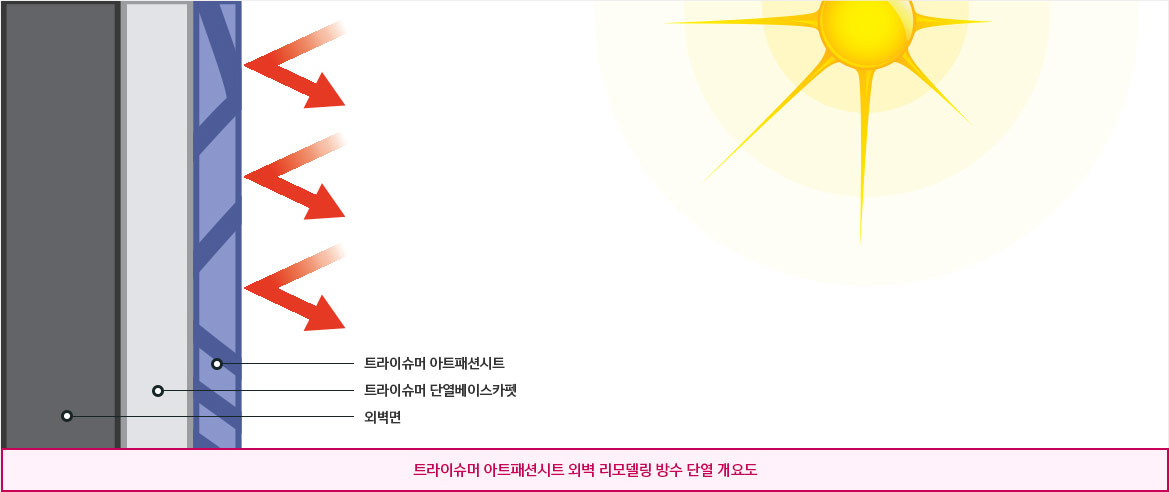

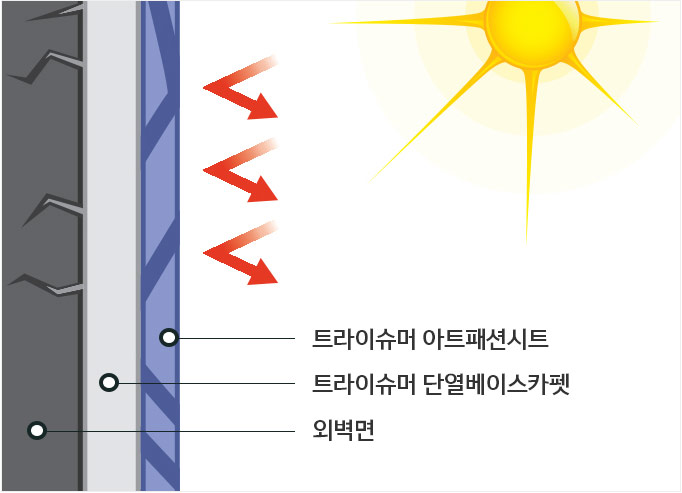

트라이슈머 아트패션시트 외벽 리모델링 방수의 개요

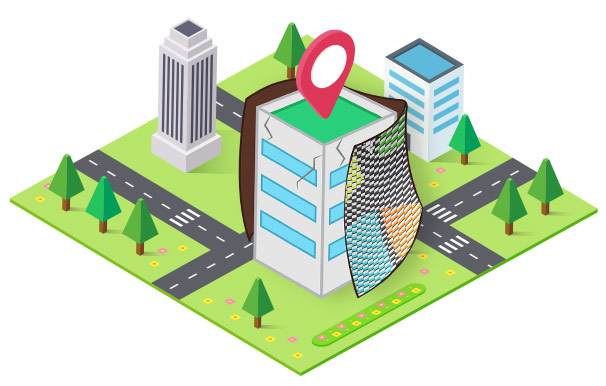

트라이슈머 아트패션시트 외벽 리모델링 방수는 예술적이고 감각적인 디자인으로 제작된 아트패션시트를 타일건물, 벽돌건물, 대리석건물 등 모든 낙후된 건축물의 외벽면에 옷을 입히듯이 부착해 단열과 방수를 한 번에 해결할 뿐 아니라, 건물의 외벽을 다양한 예술적인 디자인들로 옷 입혀줌으로 기능성과 예술성을 동시에 얻게 하는 신개념의 외벽 디자인 시트방수 특허공법입니다.

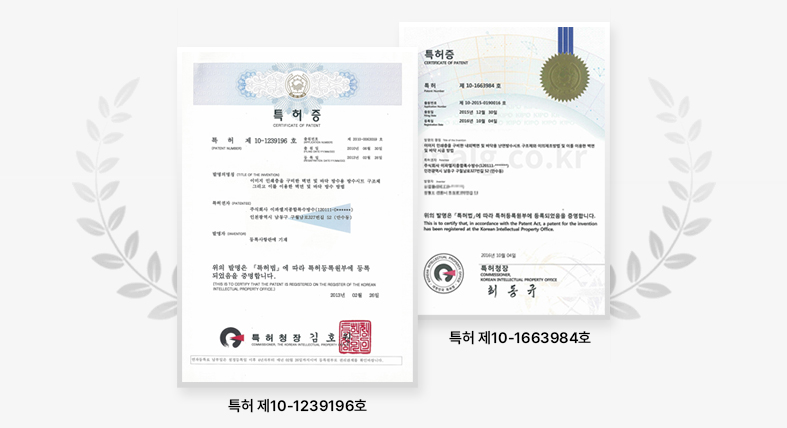

특허공법은 대통령령에 의하여 수의계약을 할 수 있습니다.

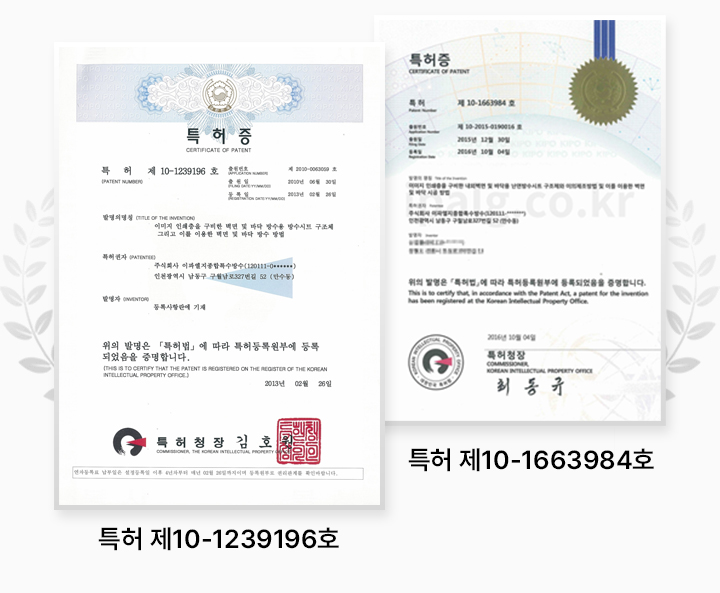

  1. 1. 이미지 인쇄층을 구비한 내외벽면 및 바닥용 난연방수시트 구조체와 이의 제조방법 및 이를 이용한 벽면 및 바닥 시공방법 (특허 제10-1663984호)
  2. 2. 건물 외벽용 리모델링 시트 제작방법(특허 제10-0562035호)
  3. 3. 이미지 인쇄층을 구비한 벽면 및 바닥 방수용 방수시트 구조체 그리고 이를 이용한 벽면 및 바닥 방수방법(특허 제10-1239196호)

트라이슈머 아트패션시트 외벽 리모델링 방수의 특장점

다양한 예술적인 디자인으로 건물을 패션 리모델링할 수 있습니다.

트라이슈머 아트패션시트로 외벽 시공 시 아트패션시트 패턴 카탈로그에 있는 다양한 예술적인 디자인들 중에 고객이 원하는 디자인으로 시공가능하며, 필요 시 고객이 주문한 디자인으로도 시공 가능합니다. (주)이파엘지종합특수방수에서는 건물의 용도, 위치나 주거하는 사람의 개성을 고려한 디자인을 끊임없이 새롭게 개발하고 있기 때문에 아트패션시트 패턴 카탈로그는 계속해서 업데이트되고 있습니다.

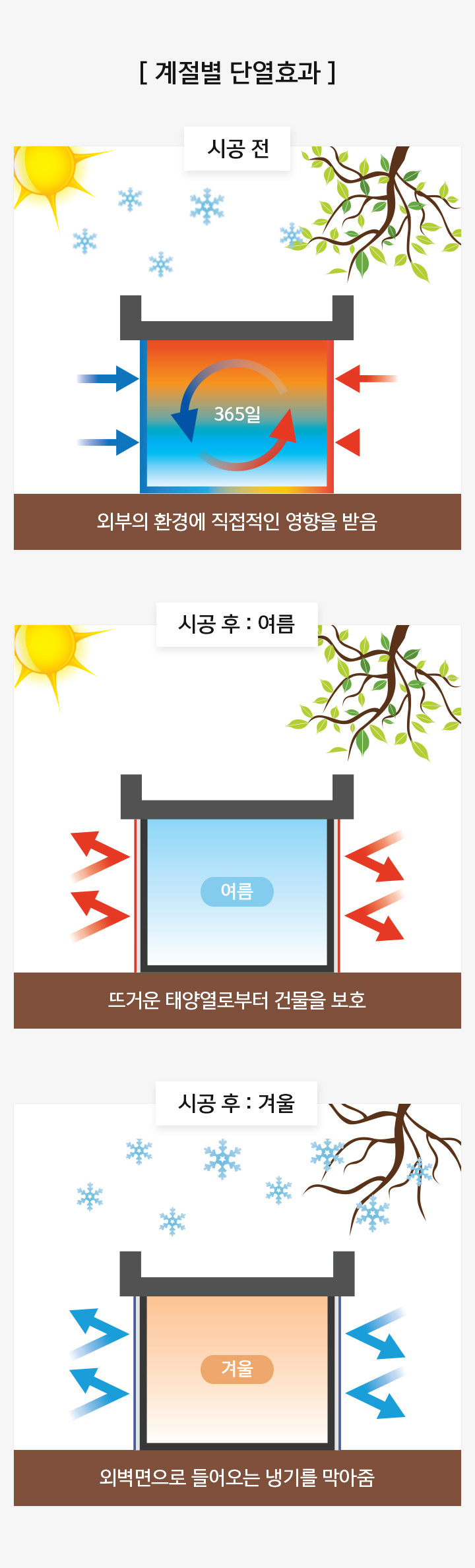

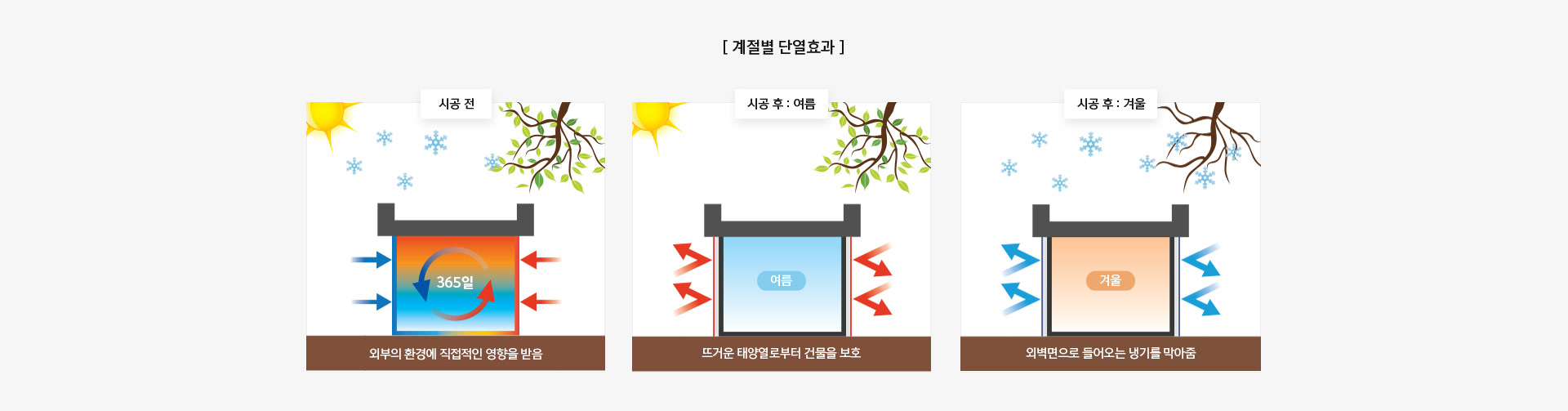

단열기능으로 냉·난방비를 절감해 에너지를 절약하고 CO2의 양을 감소해줍니다.

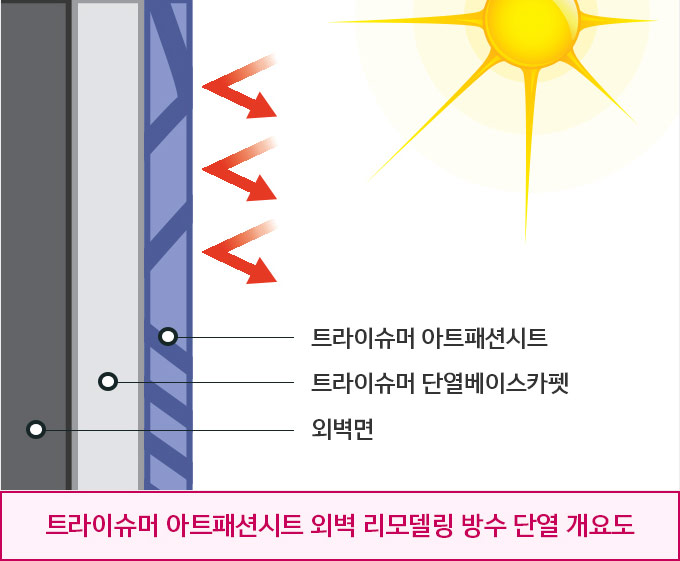

트라이슈머 단열베이스카펫이 확실한 단열 및 보온층을 형성하여 여름철과 겨울철 냉·난방비를 절감시켜 줌으로써 건물외벽에 단열효과를 가져다 주며 에너지를 절약합니다.

완벽한 방수를 보장합니다.

트라이슈머 아트패션시트로 건물 전체를 덮기 때문에 외벽의 균열이나 물을 먹어서 생기는 누수를 근원적으로 차단해줍니다.

건물의 파손을 막아줍니다.

트라이슈머 아트패션시트 속에 트라이슈머 단열베이스카펫이 적층되어 있어서 단열 작용을 해줄 뿐 아니라 외부충격으로부터 외벽을 보호해줍니다.

건물의 가치를 상승시켜줍니다.

뛰어난 디자이너가 가치있는 패션을 만들듯이 이파엘지 트라이슈머 아트패션시트 외벽 리모델링 방수는 고급스러운 외벽을 창조해내어 건물의 가치를 상승시켜 귀하의 건물을 명품건물로 만들어 줍니다.

한 번 시공으로 방수 수명이 오래갑니다.

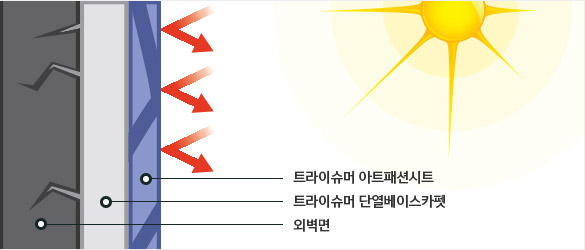

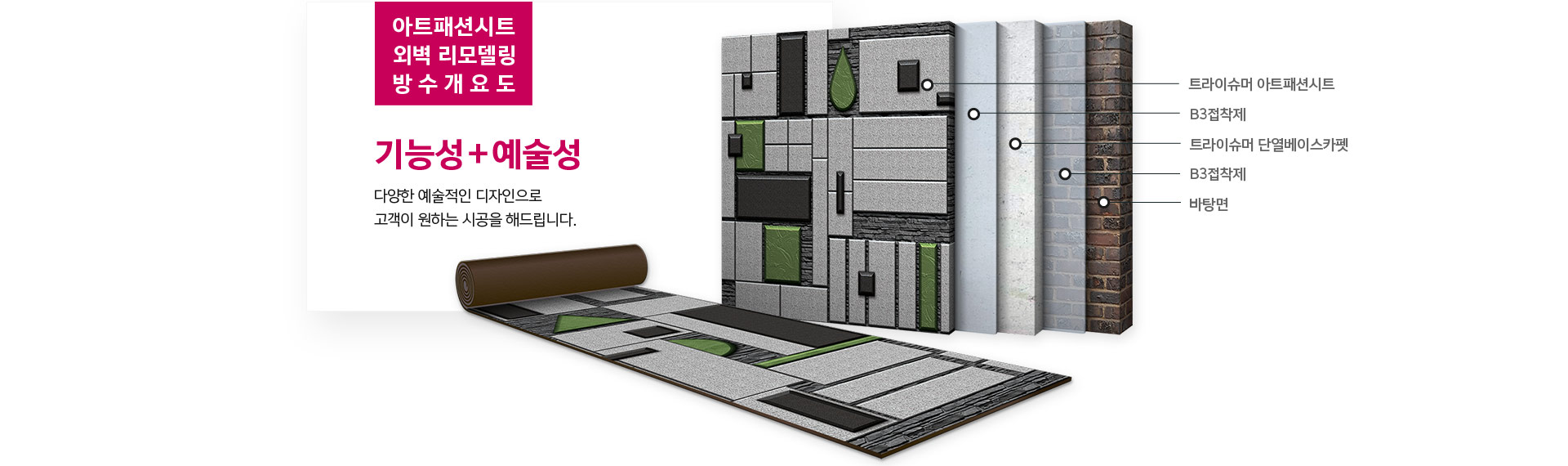

시공면 위에 트라이슈머 단열베이스카펫과 트라이슈머 아트패션시트가 전면접착형식으로 순서대로 적층되어 건물 전체에 옷을 입히는 방식이기 때문에 외벽면의 균열에도 오래 견디며, 자외선 및 태양열로부터 건물을 보호해주기 때문에 시공 후 시간이 갈수록 진가를 발휘합니다.

공사 기간이 짧습니다.

완성된 시트를 현장에서 시공하는 방식이기 때문에 시공품질이 균일하며 공사 기간이 짧습니다.

태풍이나 강풍에 강합니다.

요즘 태풍이나 강풍에 외벽 마감재가 떨어져 나가 피해를 입거나 주게되는 소식을 많이 접하게 됩니다. 트라이슈머 아트패션시트 외벽 리모델링 방수는 외벽면에 전면 접착하는 방식이기 때문에 태풍이나 강풍에 떨어져나갈 염려가 전혀 없습니다.

화재에도 불이 타 들어가지 않습니다. (트라이슈머 아트패션시트 난연형)

외벽 마감재를 화재에 취약한 재료로 사용하면, 건물에 화재가 났을 때 대형참사가 날 수 있습니다. 그러므로 외벽마감재를 선택할 때에는 화재 시 더 이상 불이 타 들어가지 않도록 함으로 초기 진화에 기여할 수 있는 재료를 선택해야 합니다. 트라이슈머 아트패션시트 난연형은 한국방염시험연구원 고시 제2008-24호 (합성수지판 및 합판등의 방염 성능 측정기준 및 방법-맥켈버너법)에 의거한 방염성능시험에서 합격을 받은 제품입니다. 아래의 성적서를 보면 트라이슈머 단열복합시트 난연형 시료를 연소시험기에서 120초간 가열한 후에 탄화길이, 탄화면적, 잔염시간 (착염 후에 버너를 제거한 때부터 불꽃을 올리며 연소하는 상태가 그칠 때까지의 경과시간), 잔신시간 (착염 후에 버너를 제거한 때부터 불꽃을 올리지 아니하고 연소하는 상태가 그칠 때까지의 경과시간)에서 모두 기준치를 통과한 것을 알 수 있습니다.

트라이슈머 단열복합시트 방염성능시험
시험항목 기준 결과 비고 시험방법
탄화면적(㎤) 40 20.8 적합 한국방염시험연구원 고시
제 2008-24호
(합성수지판 및 합판 등의
방염성능측정기준 및 방법
- 멕켈버너법)
탄화길이(㎝) 20 7.6 적합
잔염시간(sec) 5 0.0 적합
잔신시간(sec) 20 17.8 적합
[참고]
멕켈버너법 검사 및 시험방법

1. 건조된 시료를 45℃ 연소 시험기에서 시험을 실시한다.
2. 시료를 받침틀에 넣어 고정시킨다.
3. 버너의 불꽃 길이를 65mm로 맞춘다.
4. 불꽃의 선단이 시료의 중앙 하단부에 접하도록 한다.

5. 시료를 120초간 가열한다.
6. 가열 시 잔염시간, 잔신시간을 측정한다.
7. 가열된 시료를 꺼내서 탄화면적, 탄화길이를 측정한다.

또한 이파엘지 트라이슈머 단열복합시트 난연형은 KS F 2271:2006과 KS F ISO 5660-1:2008에 의거한 시험 방법에 따라서 난연 3급에 해당하는 소재입니다. 즉, 한국산업규격 KS F ISO 5660-1에 따라서 트라이슈머 아트패션시트를 가열하면, 개시 후 5분간 총방출열량이 8MJ/㎡ 이하이며, 5분간 최대 열방출률이 10초 이상 연속으로 200kW/㎡를 초과하지 않으며, 5분간 가열 후 시험체를 관통하는 방화상 유해한 균열, 구멍 및 용융(복합자재의 경우 심재가 전부 용융, 소멸되는 것을 포함한다) 등이 없습니다. 한국산업규격 KS F 2271 중 가스유해성 시험 결과, 실험용 쥐의 평균행동정지 시간이 9분 이상입니다.

난연 3급 시험결과표 (난연 3급에 해당)
시험항목 결과 판정기준 시험방법
1회 2회 3회
열방출 시험 총방출열량(MJ/㎡) 6.1 7.5 5.5 8MJ/㎡ 이하 KS F ISO
5660-1 : 2008
열방출율이 연속적으로 200KW/㎡를 초과하는 시간(s) 0 0 0 10s 이하
시험체를 관통하는 방화상 유해한 균열, 구멍 및 용융(심재의 전부용융, 소멸) 등 없음 없음 없음 없음
가스 유해성 행동정지시간(min : s) 12:58 14:13 - - KS F 2271 : 2006
난연 3급 시험결과표 (난연 3급에 해당)
시험항목 기준
1회 2회 3회
열방출 시험 총방출열량(MJ/㎡) 6.1 7.5 5.5
열방출율이 연속적으로 200KW/㎡를 초과하는 시간(s) 0 0 0
시험체를 관통하는 방화상 유해한 균열, 구멍 및 용융(심재의 전부용융, 소멸) 등 없음 없음 없음
가스 유해성 행동정지시간(min : s) 12:58 14:13 -
시험항목 판정기준 시험방법
열방출 시험 총방출열량(MJ/㎡) 8MJ/㎡ 이하 KS F ISO 5660-1 : 2008
열방출율이 연속적으로 200KW/㎡를 초과하는 시간(s) 10s 이하
시험체를 관통하는 방화상 유해한 균열, 구멍 및 용융(심재의 전부용융, 소멸) 등 없음
가스 유해성 행동정지시간(min : s) - KS F 2271 : 2006

본사는 "이미지 인쇄층을 구비한 내외벽면 및 바닥용 난연방수시트 구조체와 이의 제조방법 및 이를 이용한 벽면 및 바닥 시공 방법"의 특허를 획득했습니다. (특허번호 제10-1663984호) 외벽마감재를 선택할 때 가연성 자재를 사용하게 된다면 대형화재로 이어질 가능성이 매우 높습니다. 건물외벽의 화재원인으로는 외부에서 불씨가 날아와서 외벽면에 붙는 경우, 스티로폼 단열재를 붙이고 대리석으로 외벽 마감한 경우에 전도열에 의한 발화가 일어나는 경우, 외부 화재가 건물외벽으로 옮겨 붙는 경우, 외벽용접 작업으로 불똥이 외벽으로 옮겨 붙는 경우, 전기합선의 경우 등 다양합니다. 그렇기 때문에 외벽방수재 및 단열재를 선택하실 때 난연성 여부를 따져보는 것은 필수적입니다. 아래의 두 동영상에서 보실 수 있듯이 트라이슈머 아트패션시트 난연형은 시공된 외벽면에 5분 동안 불로 가열해도 불이 시트를 타고 번져 들어가지 않으며, 가열 후에 불을 떼면 바로 꺼져버리는 자기소화성이 있습니다. 이렇듯 트라이슈머 아트패션시트 외벽 리모델링 방수는 외벽에 화재가 났을 때 불이 번져 타올라가는 것을 막아주어서 대피할 수 있는 시간을 벌어줍니다.

건물에 주어지는 진동이나 지진에도 안전막의 역할을 수행합니다.

트라이슈머 아트패션시트 외벽 리모델링 방수에서는 트라이슈머 아트패션시트와 트라이슈머 단열베이스카펫 및 외벽 바탕면이 서로 특별한 접착제를 이용한 전면 접착방법으로 단단히 고정되어 있기 때문에, 외부적인 영향으로 인해서 건물에 주어지는 충격이나 진동에도 든든한 방패역할을 해줍니다. 트라이슈머 아트패션시트와 트라이슈머 단열베이스카펫은 접착제로 외벽면을 전체적으로 고정시켜 주기 때문에 지진에도 피해를 최소한으로 줄여주는 안전막으로써의 역할을 수행합니다.

건물 내외장재 패턴디자인계의 거장, Jan Mendini(쟌 멘디니)
X 특허방수 전문기업 (주)이파엘지종합특수방수의 디자인 콜라보레이션

초현대적 감각과 내면의 순수 예술성이 창의적 융합으로 빚어낸
혁신적 건물 외장재 패턴 디자인의 창시자 쟌 멘디니(Jan Mendini)
(주)이파엘지종합특수방수의 아트패션시트를 디자인 하였습니다.

현대의 건물들은 회색빛 도시로 불리어질 만큼 획일적이며 단순한 디자인이 일반적입니다. 이러한 건물들에 혁신적인 생각으로 여러 가지 패턴과 컬러를 입혀 개성 있는 건물로 만들고 화사한 도시를 만들어 주는 디자이너 쟌 멘디니(Jan Mendini) 의 작품은 기존과는 전혀 다른 건축물 외장재 디자인의 새로운 패러다임을 제시하고 있습니다.

(주)이파엘지종합특수방수가 특허 받은 기술과 디자인팀 그리고 건물 외장재 패턴 디자이너 쟌 멘디니 (Jan Mendini)의 협업으로 건물을 패셔너블하고 유니크하게 표현해 당신을 위한 특별한 건물, 그리고 당신만의 의미 있는 건물로 디자인해 드리겠습니다.


낡은 건축물을 새 건축물로!

차별화된 익스테리어로 건물의 새로운
가치창조를 통한 재테크 효과

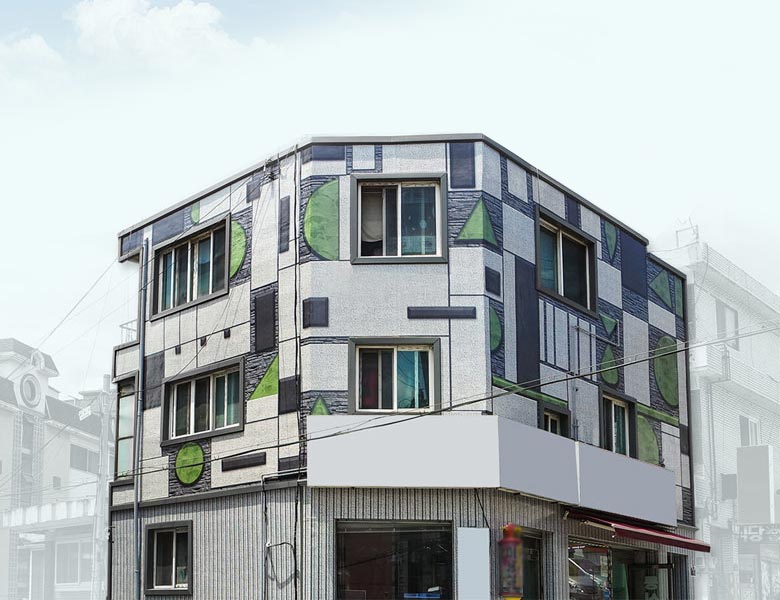

#상가주택 맞춤디자인 리모델링 시공사례

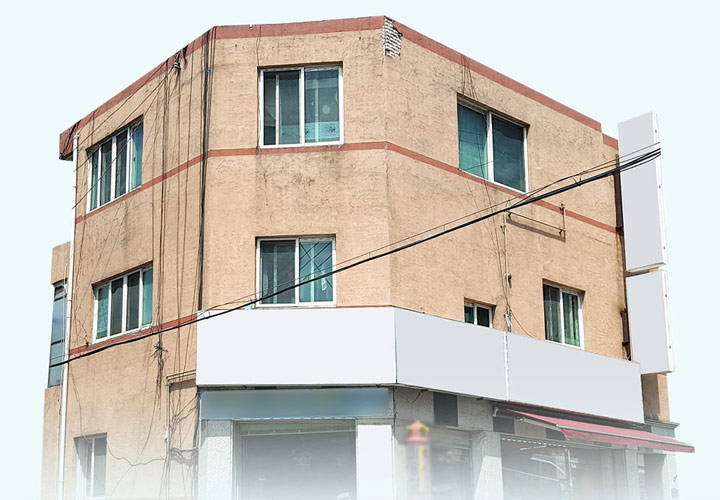

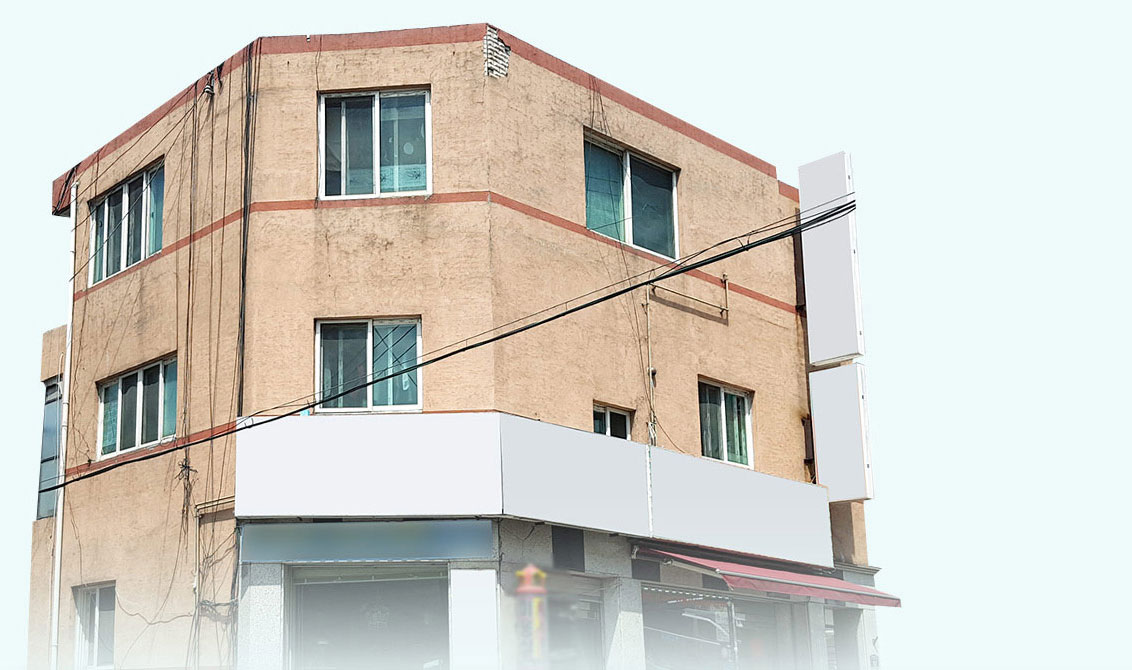

01 시공전

무료시뮬레이션 서비스

아트패션시트 외벽 리모델링 방수 시스템은, 시공 전 "무료 시뮬레이션 서비스"를 통해 소비자의 니즈(needs)에 맞춘 맞춤디자인을 제작해 건물에 다양하게 입혀보며 시공 후의 모습을 미리 예측해 볼 수 있으며, 소비자와의 디자인 조율로 최종 결과물을 선택함으로써 시공 후 만족도와 시공 완성도가 매우 높은 공법입니다.

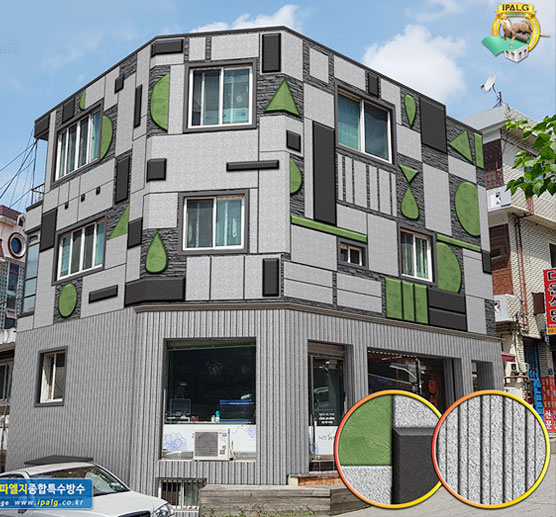

시공 전 아트패션시트 외벽 리모델링 시뮬레이션 적용

  • 파라펫 시뮬레이션1

  • 파라펫 시뮬레이션2

  • 파라펫 시뮬레이션3

  • 파라펫 시뮬레이션4

  • 최종 선택된
    디자인

    파라펫 시뮬레이션5

  • 시공전

    02
  • 바탕정리 (프라이머 도포)

    03

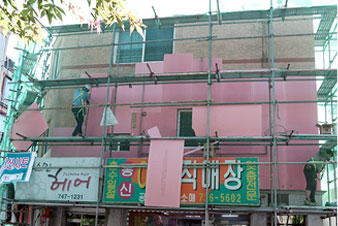

  • 단열베이스카펫 전면 접착시공

    04

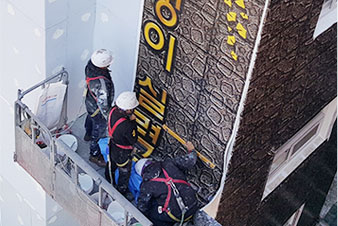

  • 아트패션시트 전면 접착시공

    05
  • 아트패션시트 전면 접착시공

    06

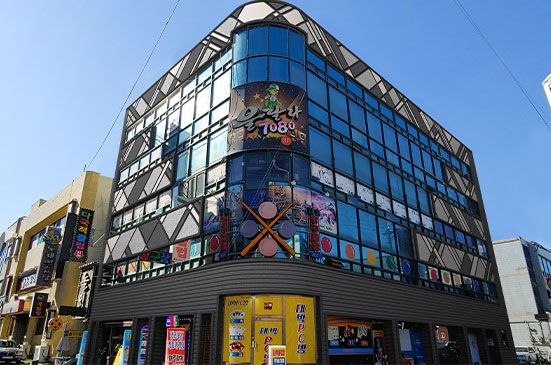

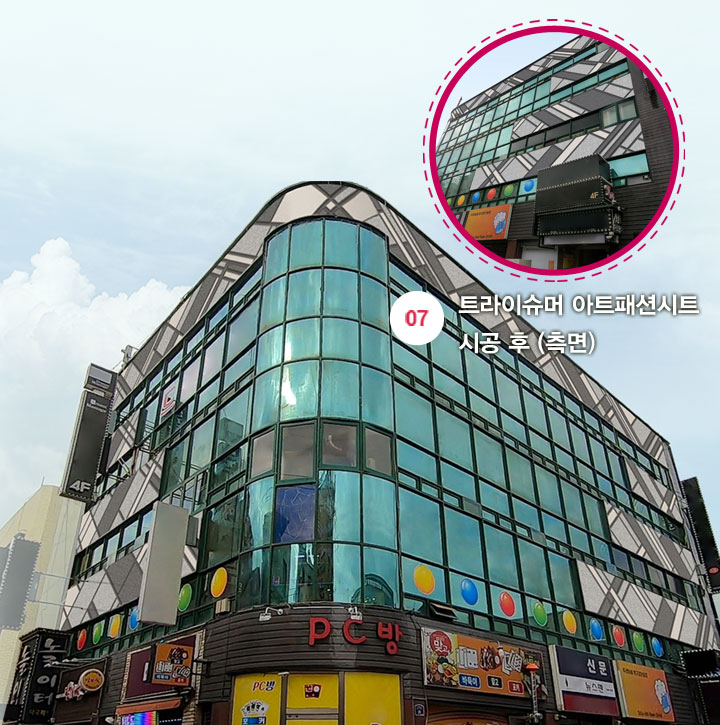

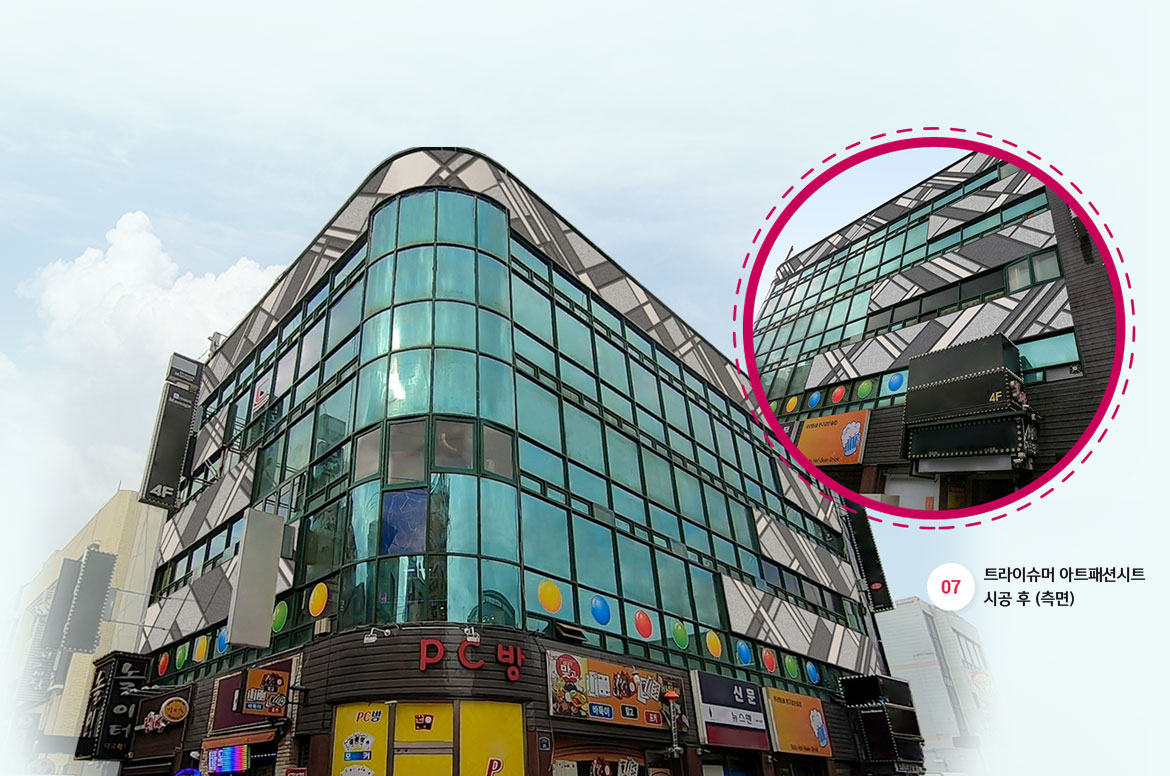

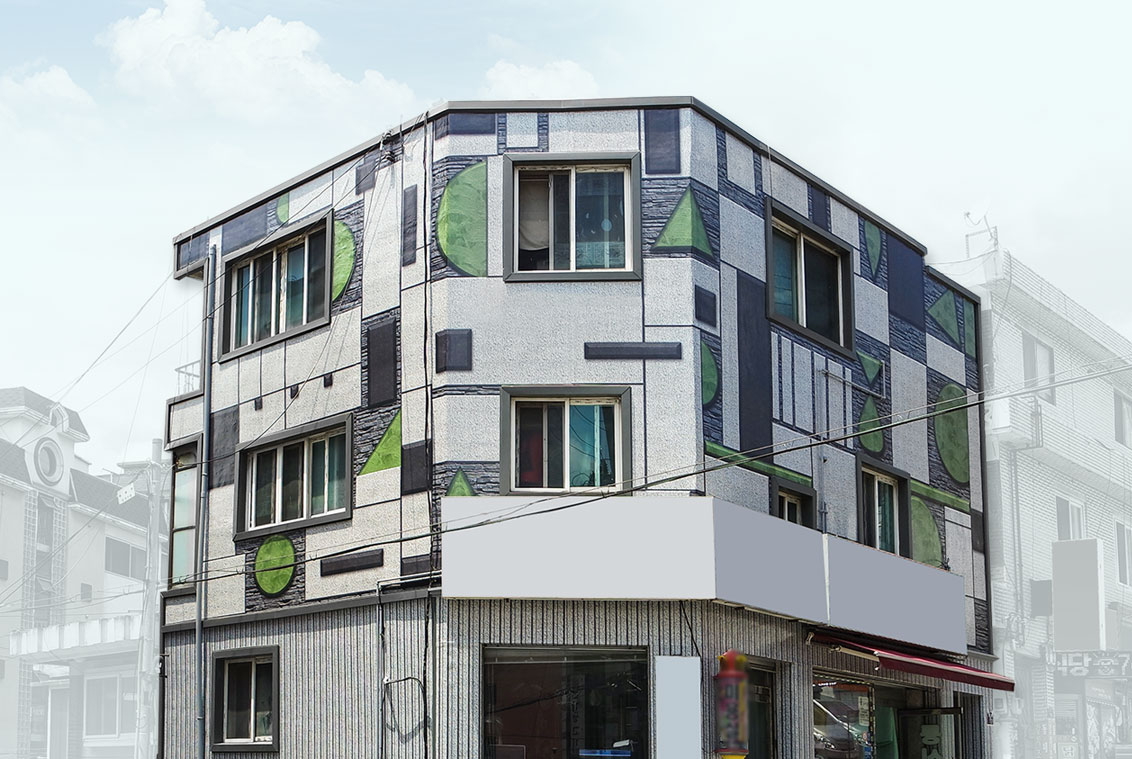

  • 07트라이슈머 아트패션시트 시공 후

#초등학교 맞춤디자인 리모델링 시공사례

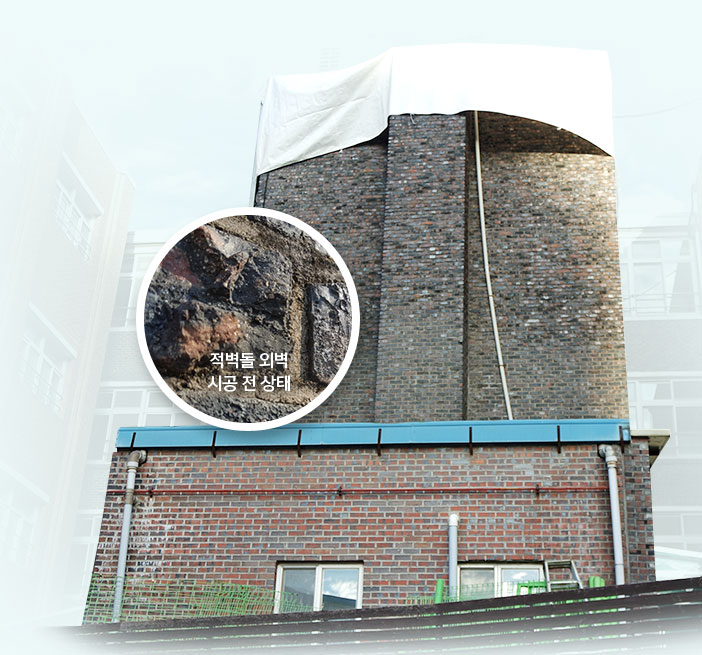

01시공 전

시공 전 아트패션시트 외벽 리모델링 시뮬레이션 적용

  • 무료
    시뮬레이션
    적용

    #학교측에서 요청하신대로 교훈을 넣어 맞춤디자인을 제작하였습니다.

  • 단열보드 시공(옵션선택사항)

    02

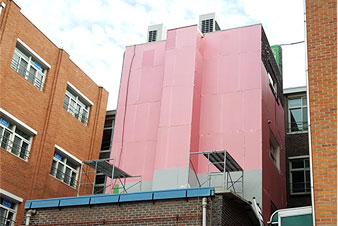

  • 단열베이스카펫 전면 접착시공

    03

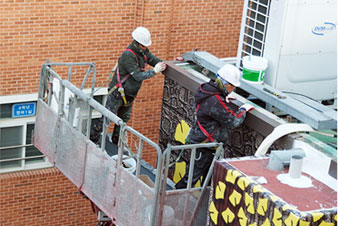

  • 아트패션시트 전면 접착시공

    04
  • 몰딩 마감처리

    05

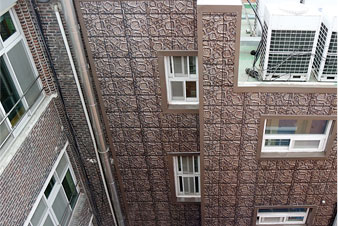

  • 맞춤디자인의 아트패션시트 시공 확대 모습

    06
  • 측면 시공 후

    07

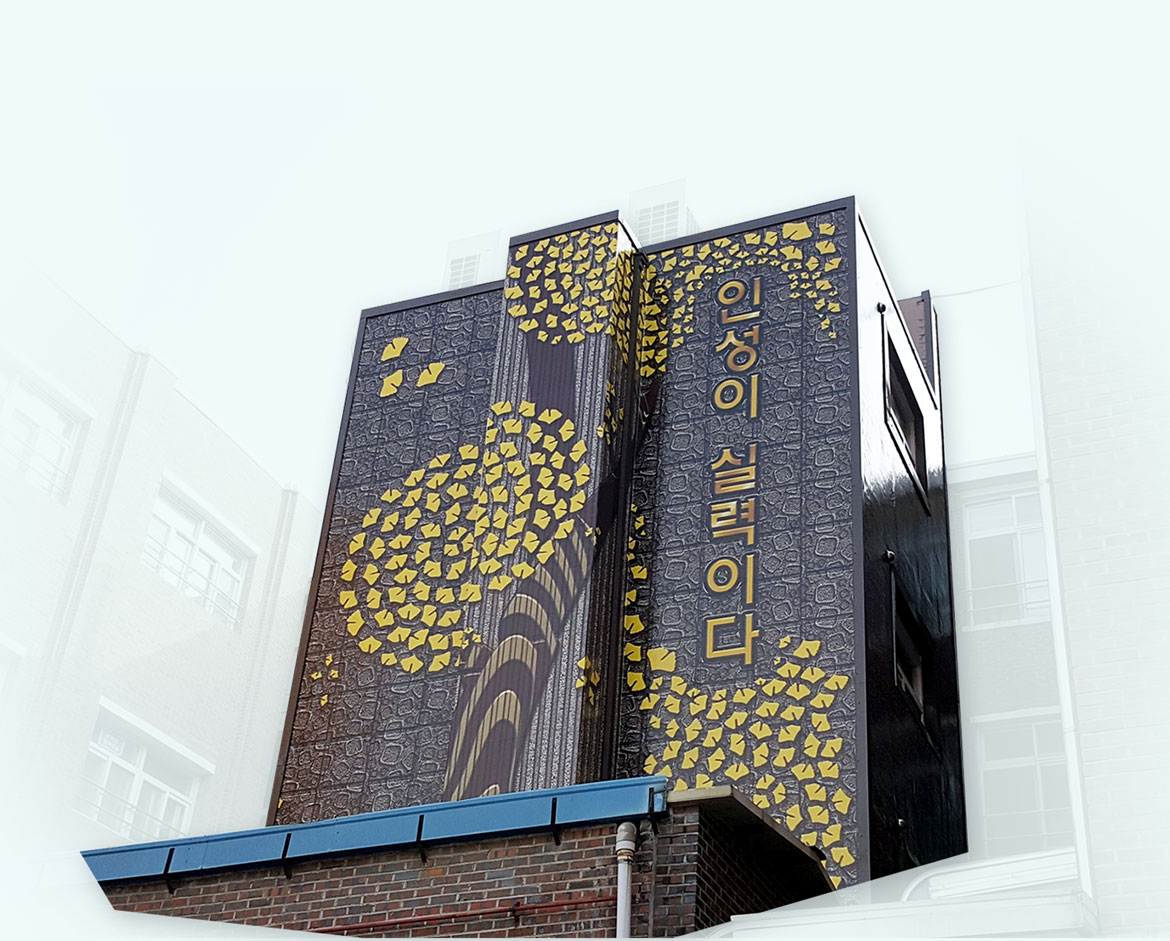

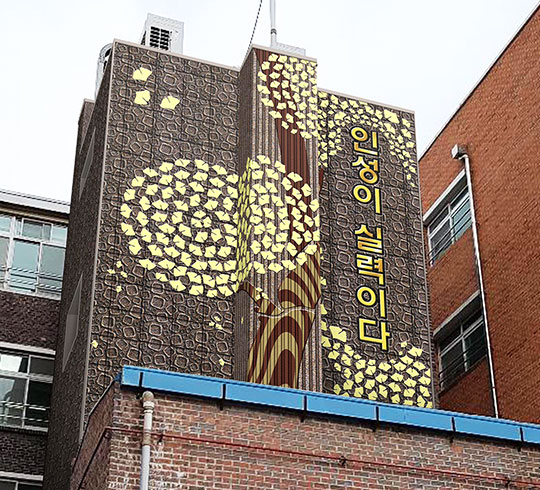

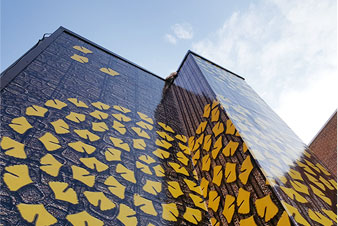

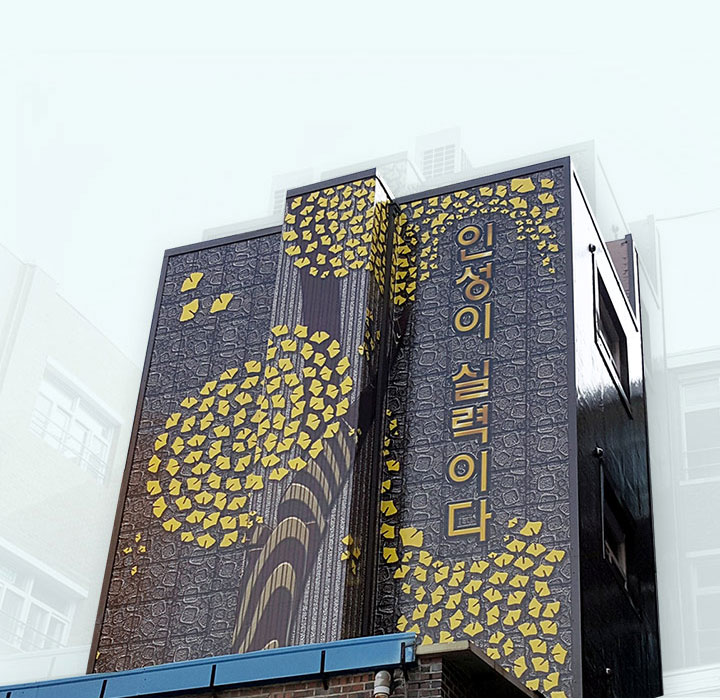

  • 08초등학교 트라이슈머 아트패션시트 시공 후

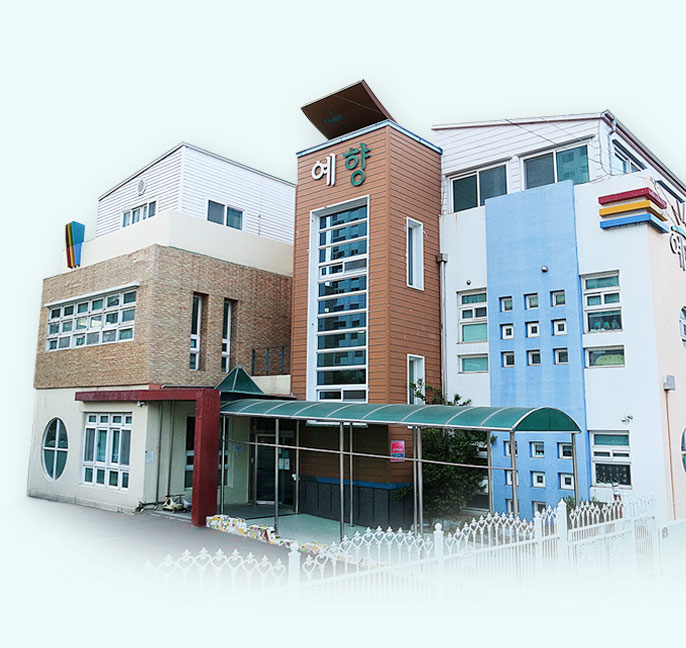

#어린이집 맞춤디자인 리모델링 시공사례

01시공 전

시공 전 아트패션시트 외벽 리모델링 시뮬레이션 적용

  • 최종 선택된
    디자인

    아트패션시트 외벽 리모델링 시뮬레이션1

  • 아트패션시트 외벽 리모델링 시뮬레이션2

  • 아트패션시트 외벽 리모델링 시뮬레이션3

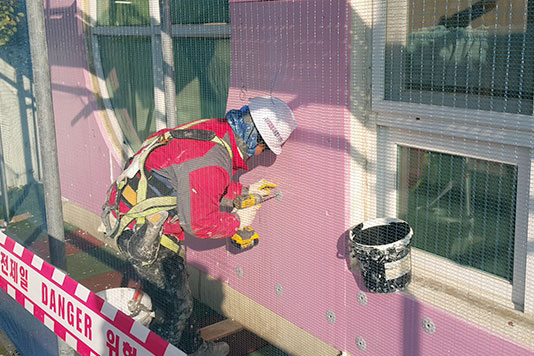

  • 단열보드 시공(옵션선택사항)

    02
  • 단열베이스카펫 전면 접착시공

    03

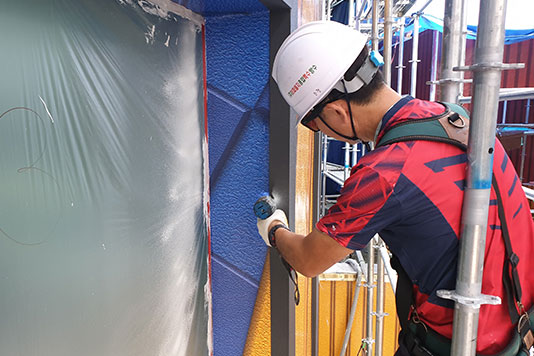

  • 아트패션시트 전면 접착시공

    04
  • 몰딩 컬러 마감

    05

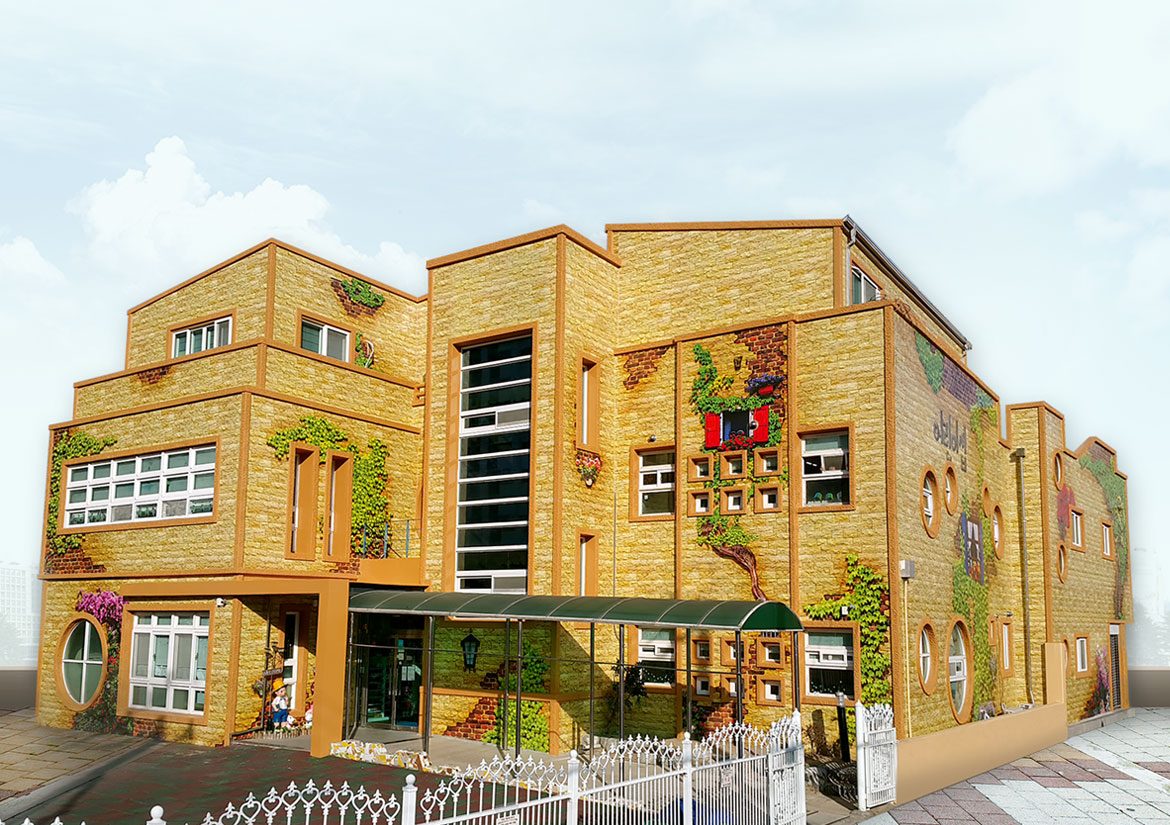

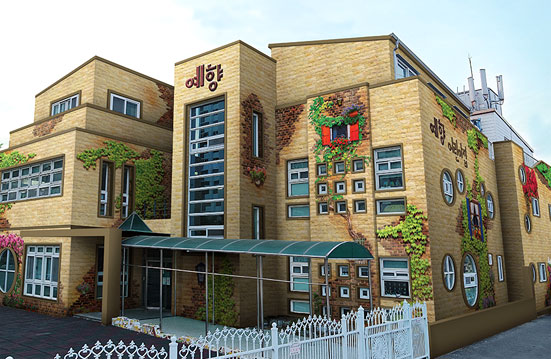

  • 06트라이슈머 아트패션시트 시공 후

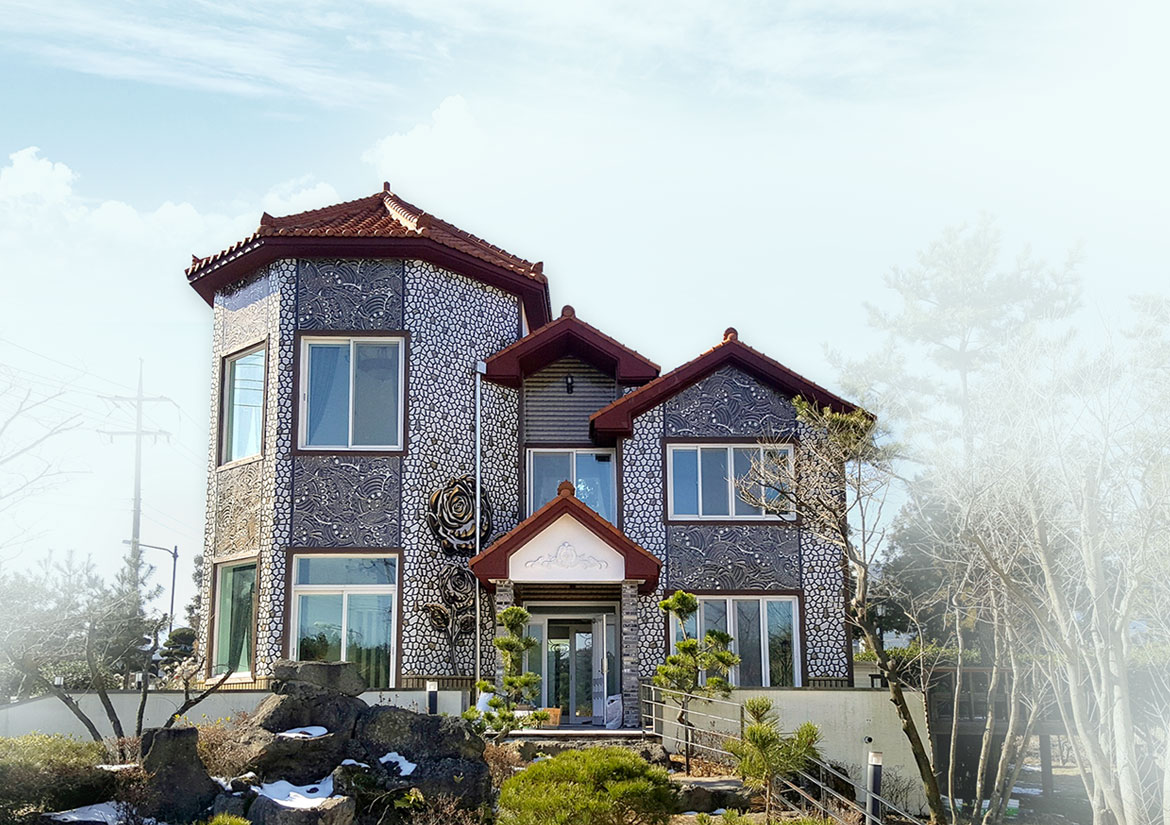

#전원주택 맞춤디자인 리모델링 시공사례

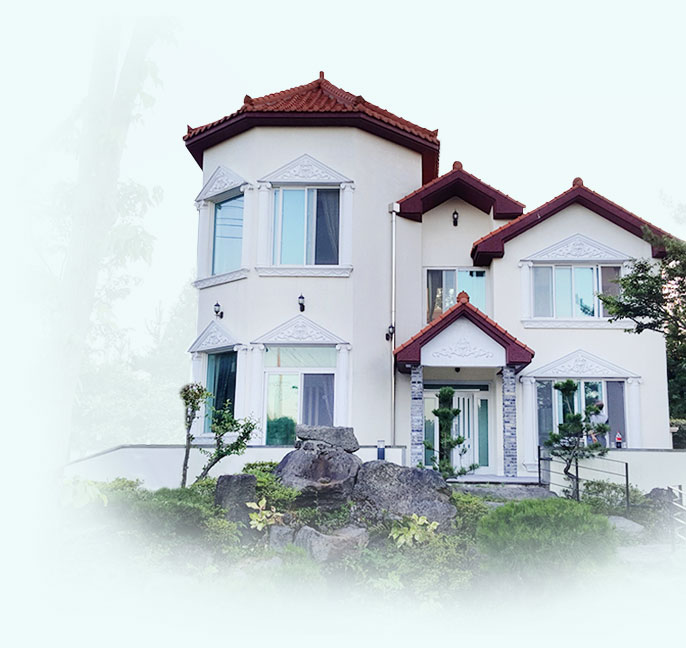

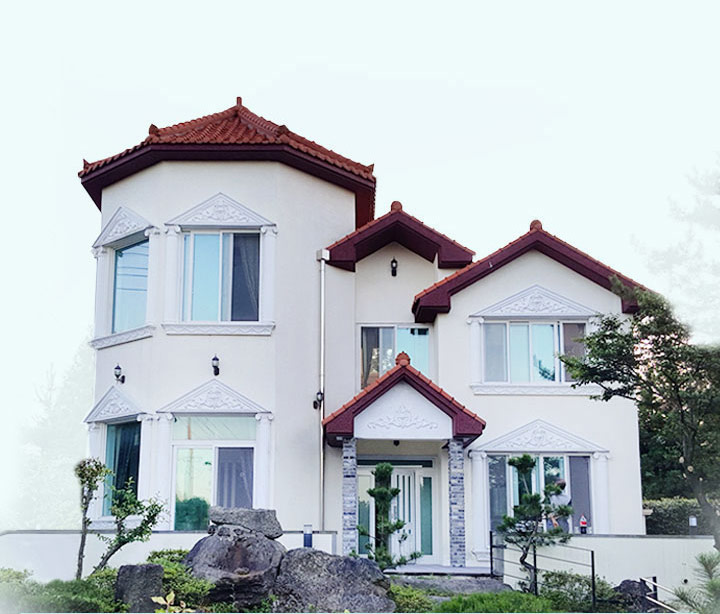

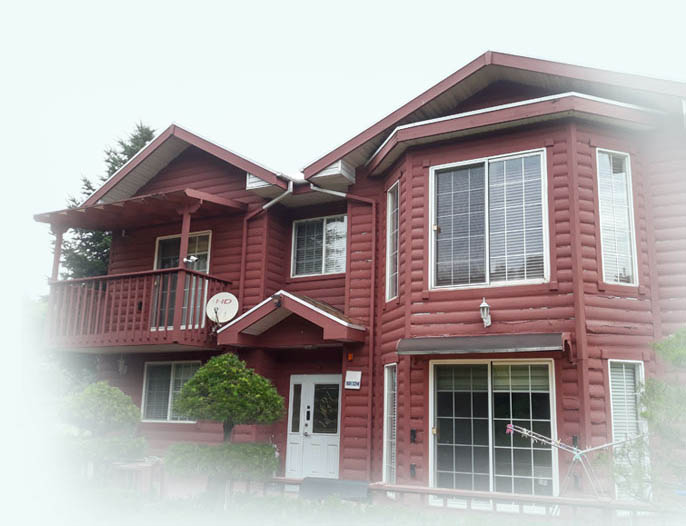

01시공 전

시공 전 아트패션시트 외벽 리모델링 시뮬레이션 적용

  • 최종 선택된
    디자인

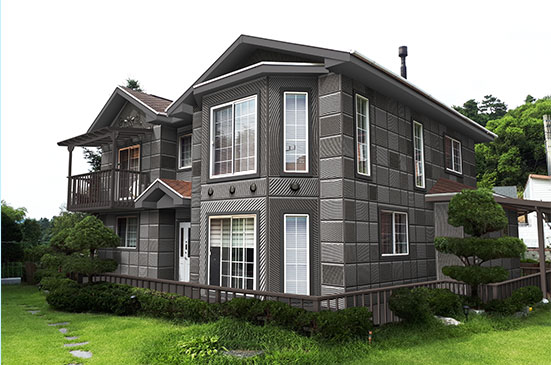

    아트패션시트 외벽 리모델링 시뮬레이션1

  • 아트패션시트 외벽 리모델링 시뮬레이션2

  • 아트패션시트 외벽 리모델링 시뮬레이션3

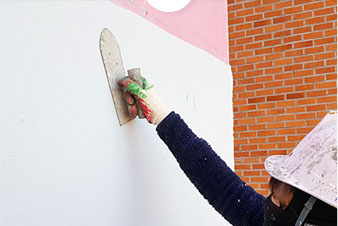

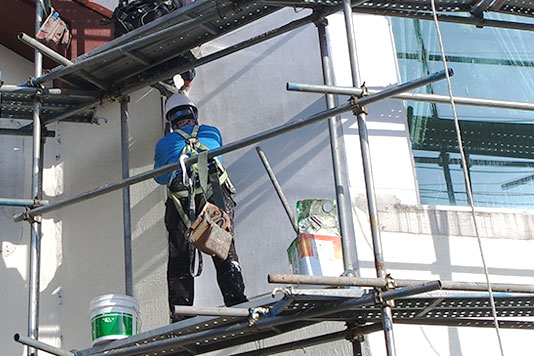

  • 바탕정리

    02
  • 단열베이스카펫 전면 접착시공

    03
  • 단열베이스카펫 시공 후

    04

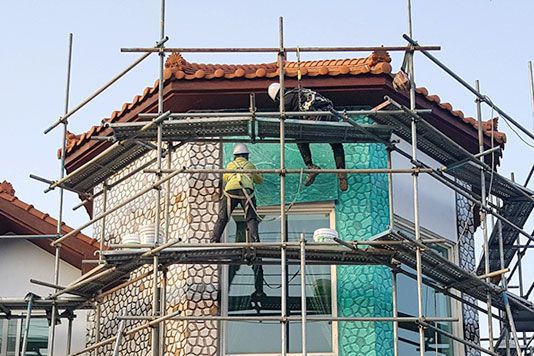

  • 아트패션시트 전면 접착 시공

    05

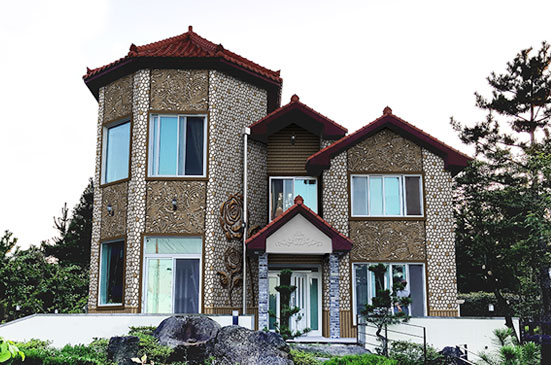

  • 06트라이슈머 아트패션시트 시공 후

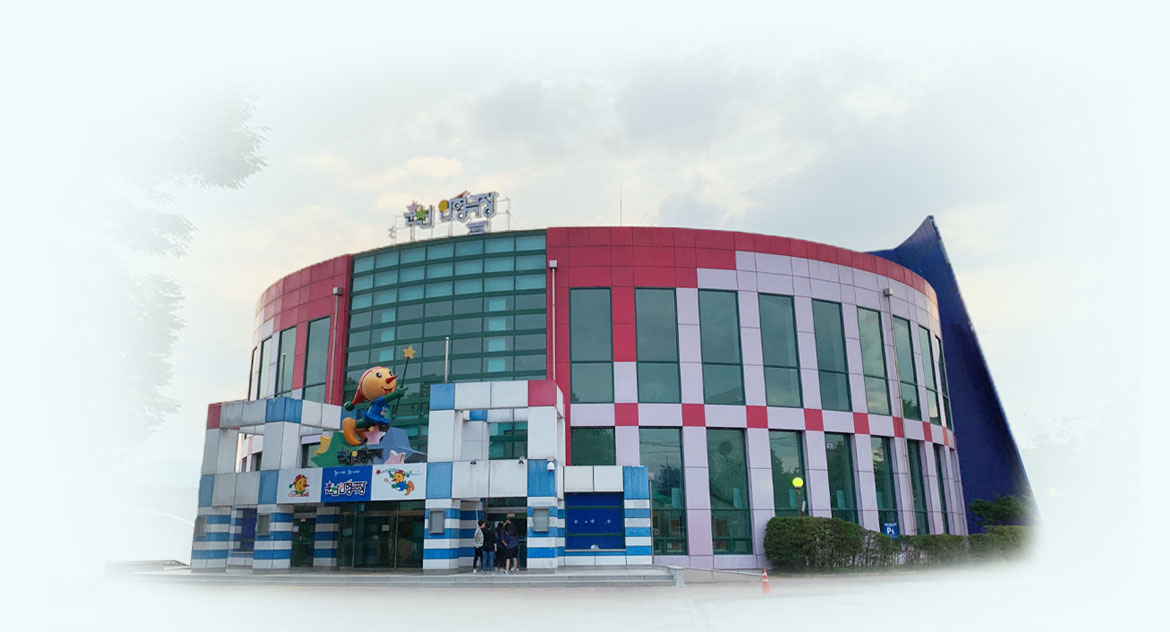

#극장・전시・공연건물 맞춤디자인 리모델링 시공사례

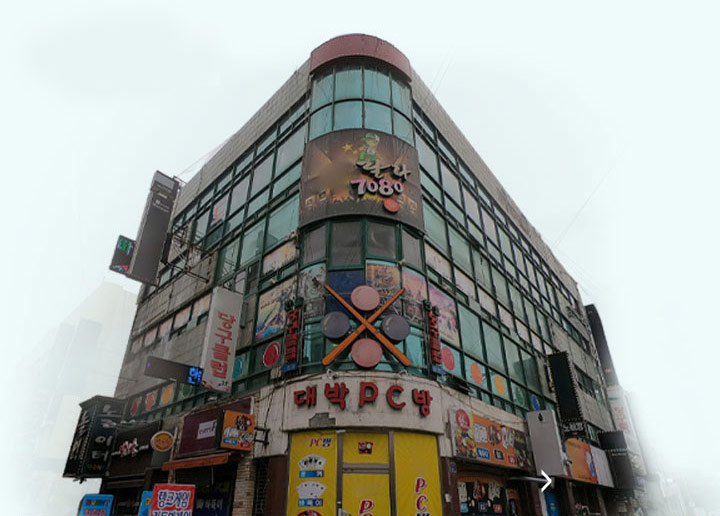

01시공 전

시공 전 아트패션시트 외벽 리모델링 시뮬레이션 적용

  • 아트패션시트 외벽 리모델링 시뮬레이션1

  • 아트패션시트 외벽 리모델링 시뮬레이션2

  • 아트패션시트 외벽 리모델링 시뮬레이션3

  • 아트패션시트 외벽 리모델링 시뮬레이션4

  • 최종 선택된
    디자인

    아트패션시트 외벽 리모델링 시뮬레이션5

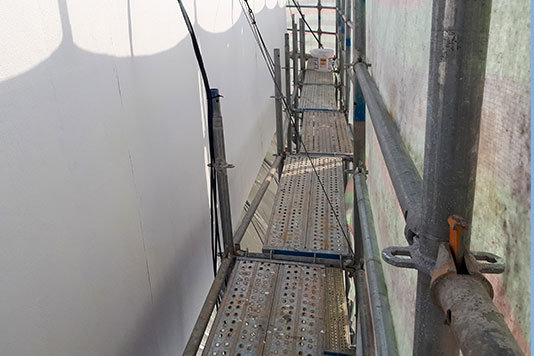

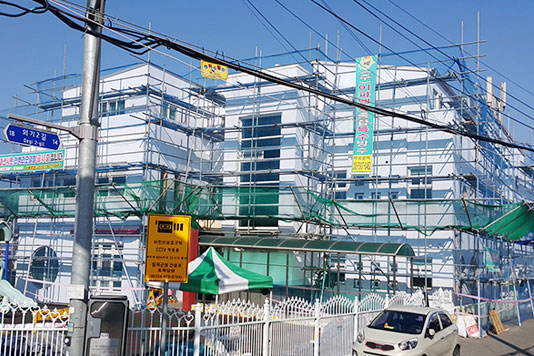

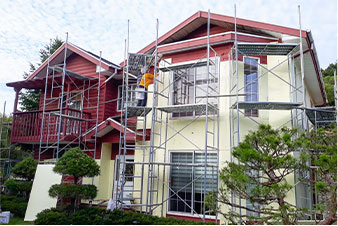

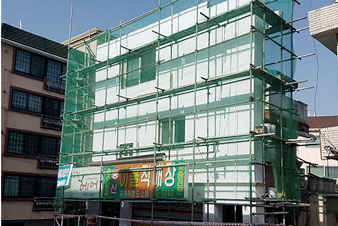

  • 비계설치

    02

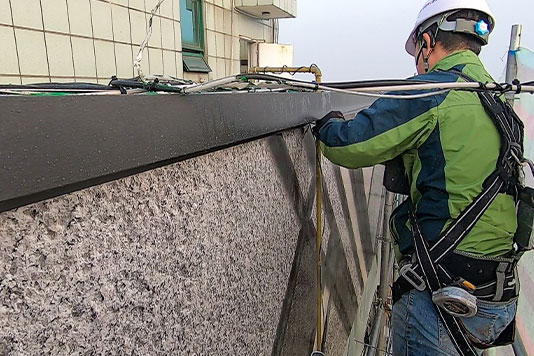

  • 바탕정리(균열보강)

    03

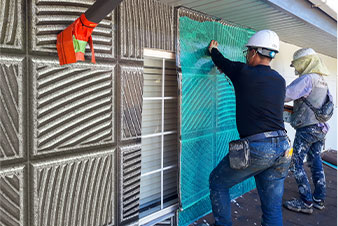

  • 단열베이스카펫 전면 접착시공

    04

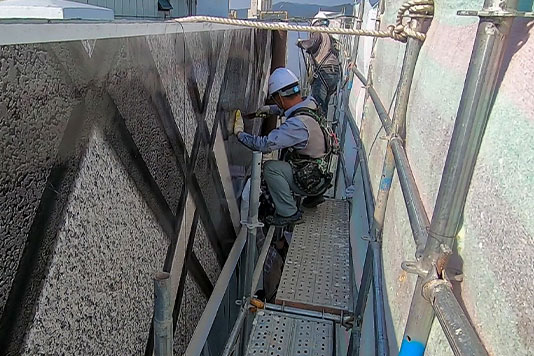

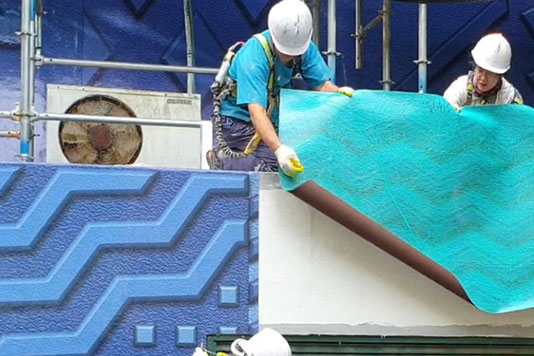

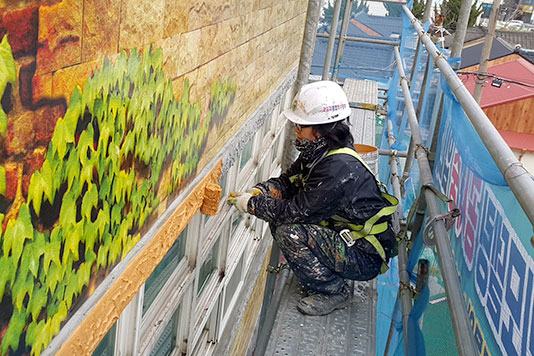

  • 아트패션시트 전면 접착 시공

    05

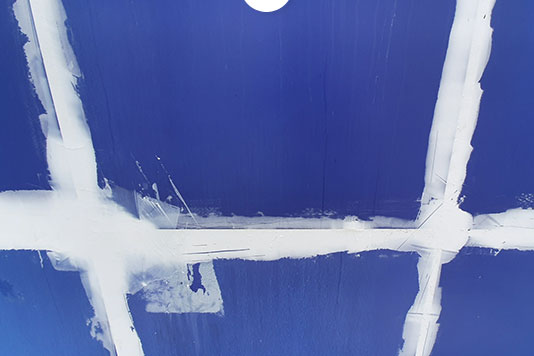

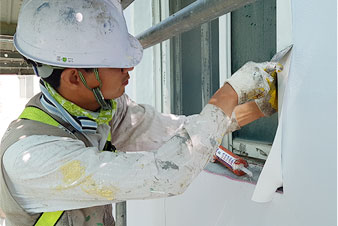

  • 이음매접착 및 보강

    06
  • 몰딩 마감

    07

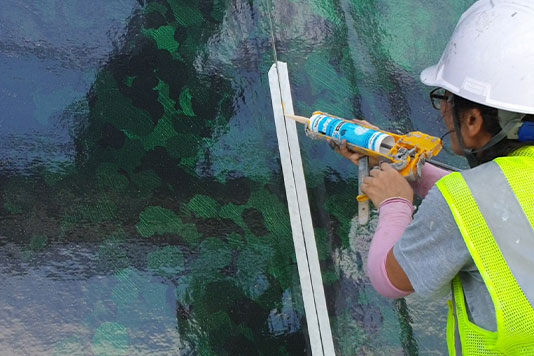

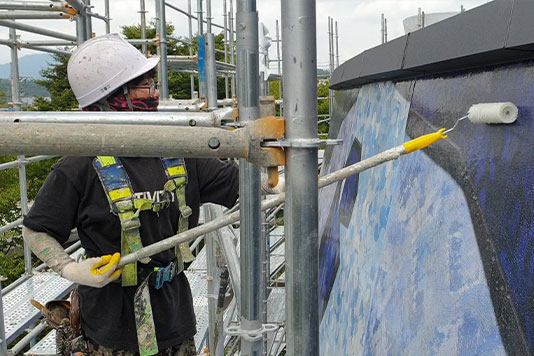

  • 코딩 마감(옵션선택사항)

    08

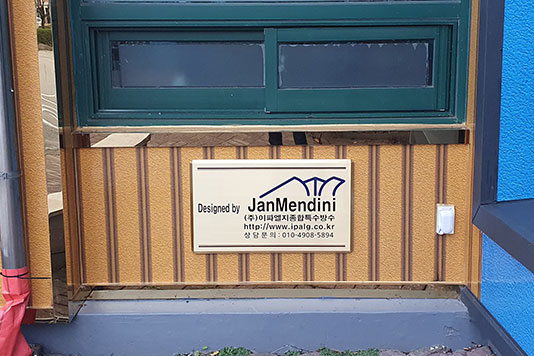

  • 시공 후 Jan Medini 인증명판 부착

    09

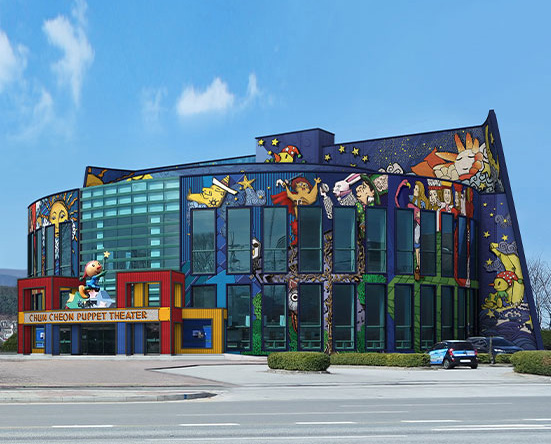

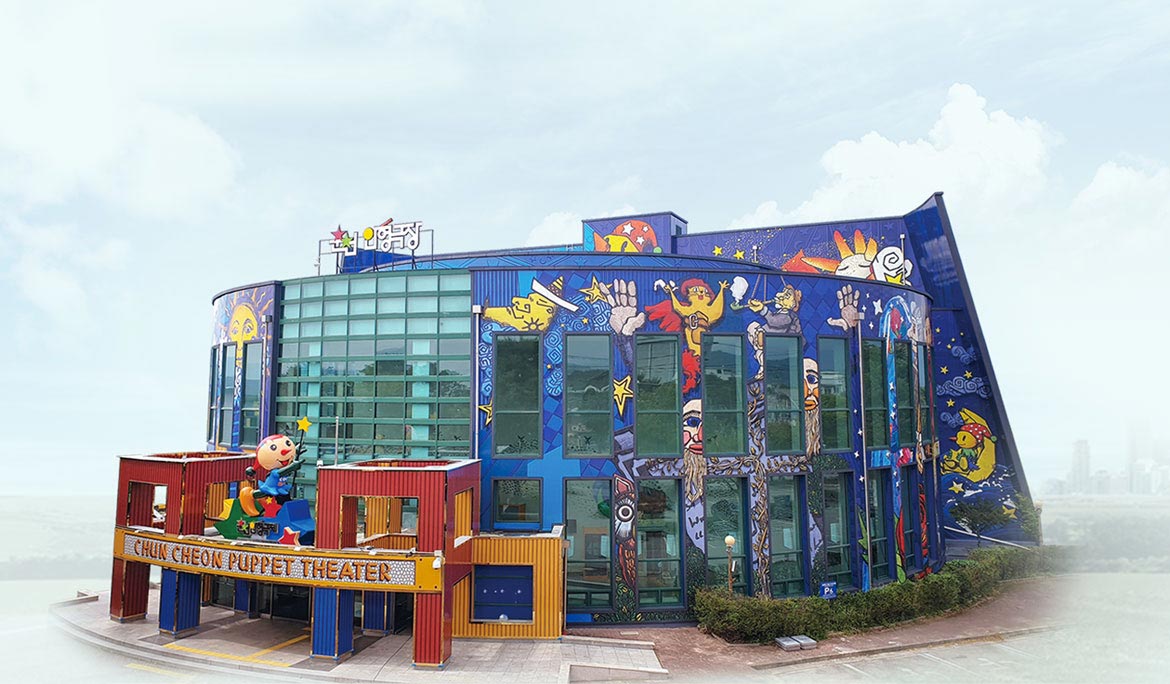

  • 10트라이슈머 아트패션시트 시공 후

문화예술 시스템에서
더 자세한 시공 스토리를 확인해 보세요!

#전원주택 맞춤디자인 리모델링 시공사례

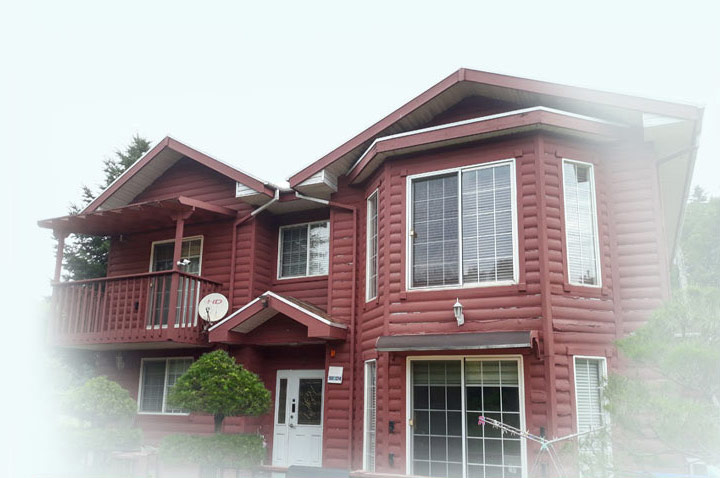

01시공 전

시공 전 아트패션시트 외벽 리모델링 시뮬레이션 적용

  • 최종 선택된
    디자인

    아트패션시트 외벽 리모델링 시뮬레이션5

  • 아트패션시트 외벽 리모델링 시뮬레이션1

  • 아트패션시트 외벽 리모델링 시뮬레이션2

  • 아트패션시트 외벽 리모델링 시뮬레이션3

  • 아트패션시트 외벽 리모델링 시뮬레이션4

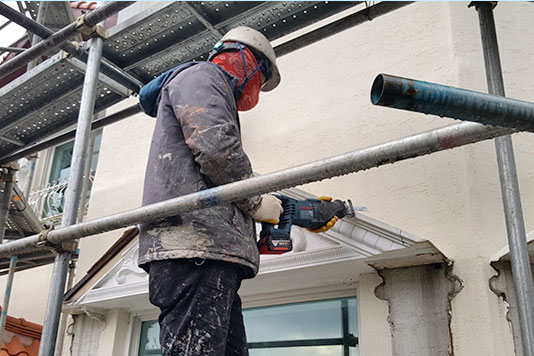

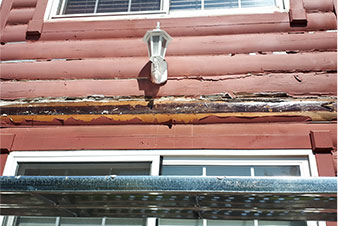

  • 시공전 외벽상태

    02

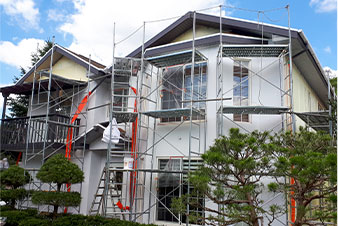

  • 단열보드 시공(옵션선택사항)

    03
  • 단열베이스카펫 전면 접착시공

    04
  • 아트패션시트 전면 접착시공

    05

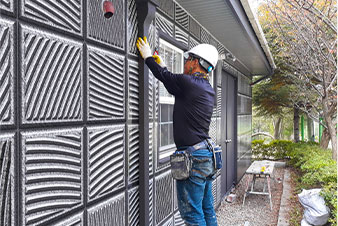

  • 몰딩 마감

    06

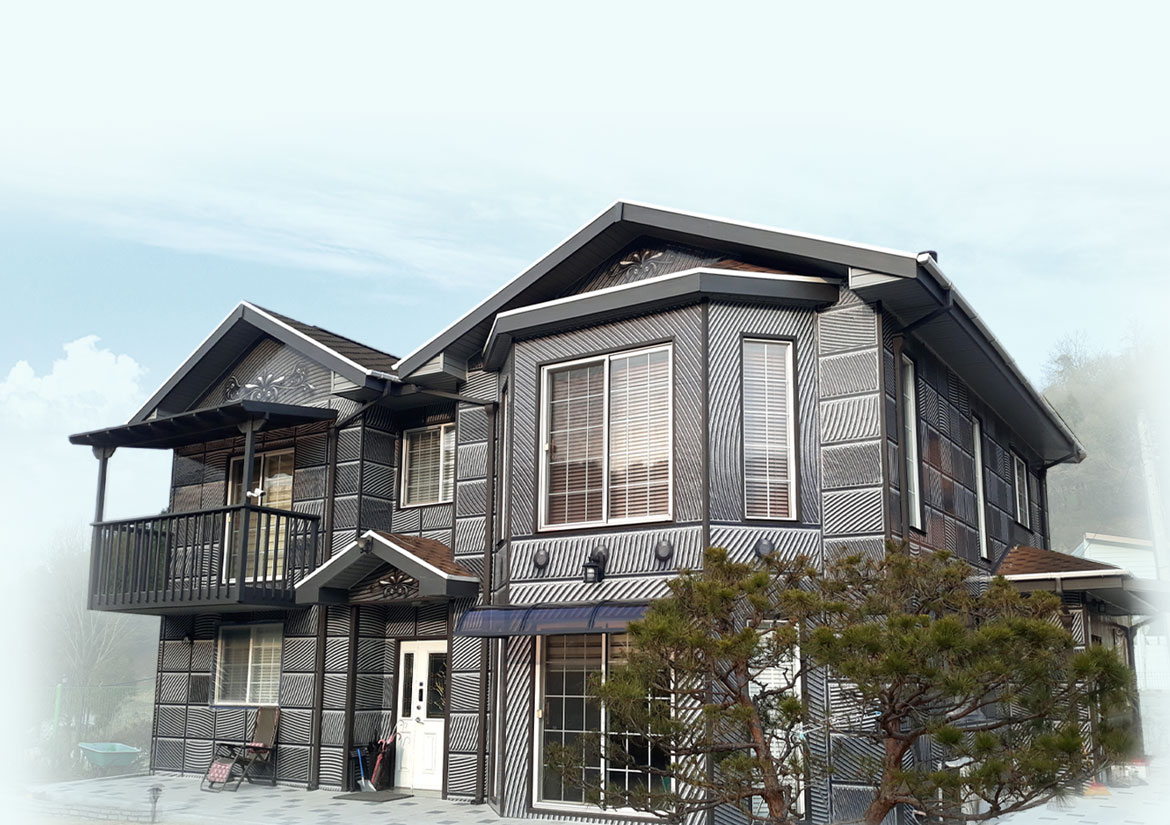

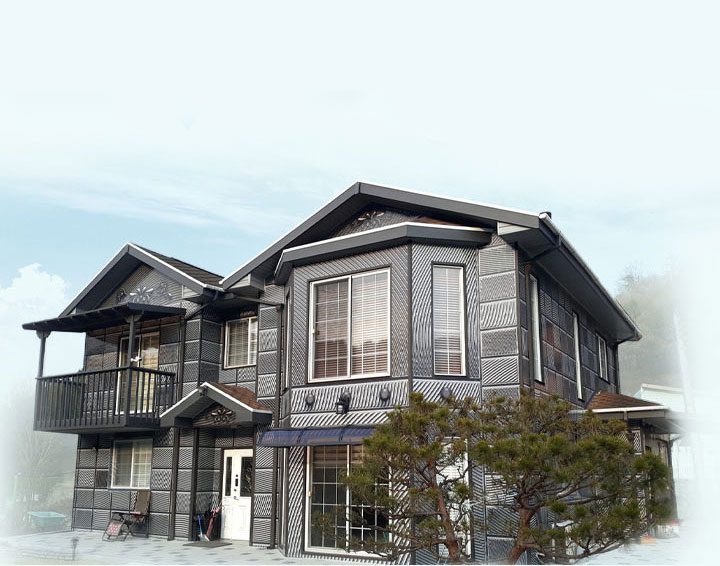

  • 07트라이슈머 아트패션시트 시공 후

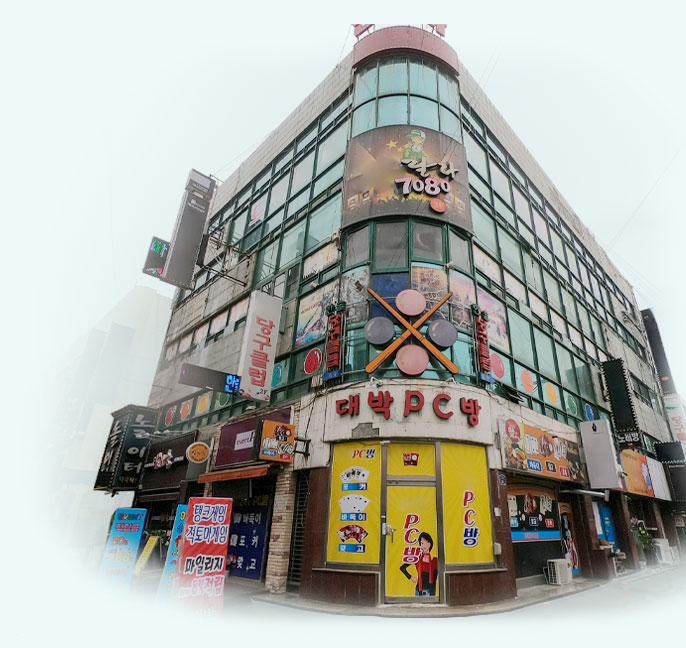

#상가주택 맞춤디자인 리모델링 시공사례

01시공 전

시공 전 아트패션시트 외벽 리모델링 시뮬레이션 적용

  • 최종 선택된
    디자인

    아트패션시트 외벽 리모델링 시뮬레이션3

  • 아트패션시트 외벽 리모델링 시뮬레이션1

  • 아트패션시트 외벽 리모델링 시뮬레이션2

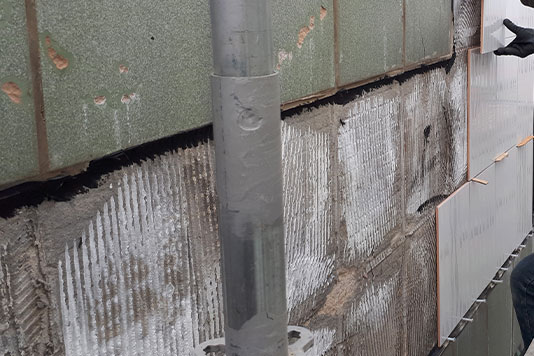

  • 시공전 상태(타일 탈락)

    02
  • 단열베이스카펫 전면 접착시공

    03
  • 아트패션시트 전면 접착시공

    04
  • 몰딩 마감

    05
  • 06트라이슈머 아트패션시트
    시공 후(정면)

소비자가 직접 선택한 시뮬레이션 디자인으로
멋진 아트패션시트 외벽 리모델링 방수공사가 완성되었습니다!

※현장마다 시공 순서와 방법이 상이할 수 있음

비용절감 Tip!

하이브리드 외벽방수 리모델링 공법을 함께 적용하면,
부분 시공에 용이하며 비용 절감 효과도 얻을 수 있습니다.

  • 바탕정리 및 세척

  • 크랙보수 보강

  • 반트 1차 마감

  • 반트 2차 마감

  • 하이브리드 외벽방수
    리모델링 시공 후

※현장마다 시공 순서와 방법이 상이할 수 있음

트라이슈머 아트패션시트 외벽 디자인

SAMPLE

#더 많은 종류의 다양한 패턴을을 패턴카달로그에서 만나보세요!

DM-067
IM-007
FM-067(s1)
IM-026(2)
JM-006
MM-015
FM-103
MM-018
SD-8204(a1)

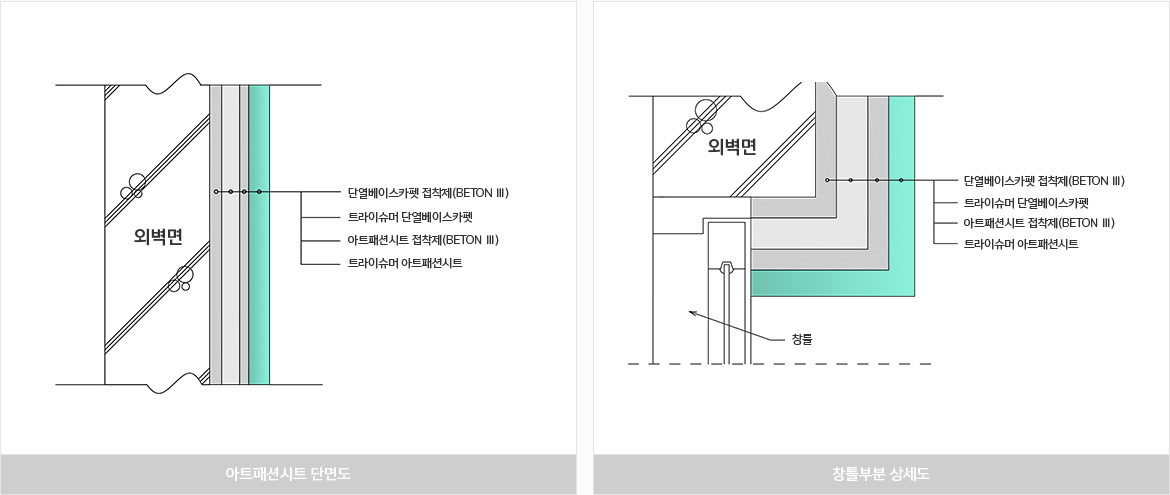

트라이슈머 아트패션시트 외벽 리모델링 방수

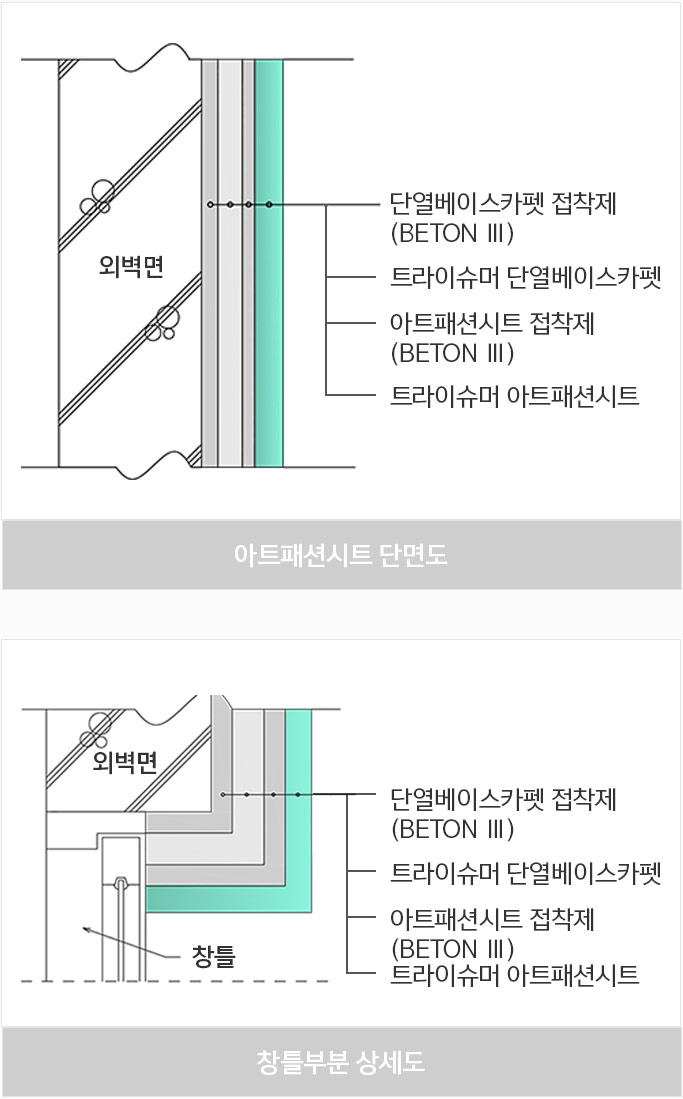

세부도면

/> />
