트라이슈머® 아트패션
단열복합시트 지붕방수시스템

지붕방수

트라이슈머® 아트패션
단열복합시트 지붕방수시스템

트라이슈머 아트패션
단열복합시트 지붕방수시스템

트라이슈머-아트패션-단열복합시트-지붕방수-시스템-시공후

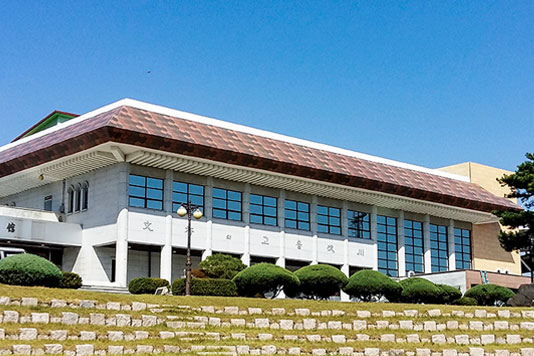

[ 옥천문화예술회관 아트패션 단열복합시트 지붕방수시스템 시공 후 ]

내구성 UP, 2중마감처리로 완벽한 방수성 보장!

트라이슈머 아트패션
단열복합시트 지붕방수시스템

귀하의 건물을 그 지역의 랜드마크로 만들어드리는 신개념 명품 지붕방수를 경험해보세요!

아스팔트 슁글이나 철판방수에서 자주 발생하는 고질적인 누수로 인해 보기 흉한 지붕 외관문제가 한 번에 해결됩니다.

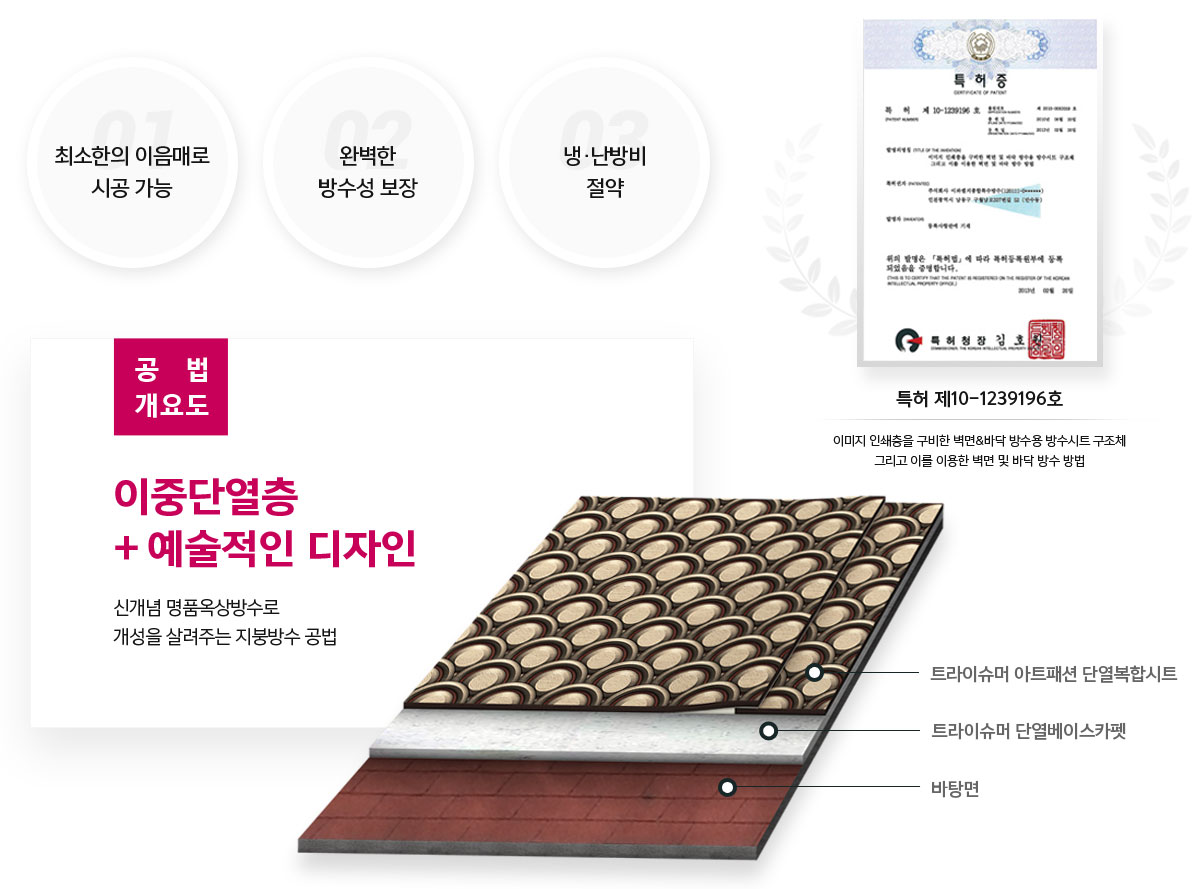

트라이슈머 아트패션 단열복합시트 지붕방수시스템의 개요

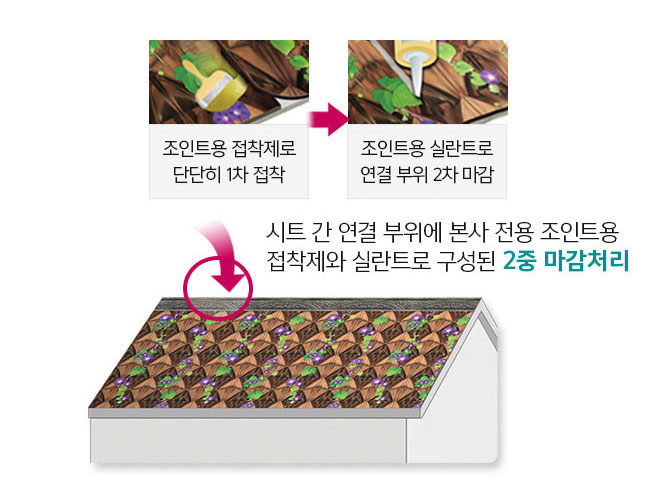

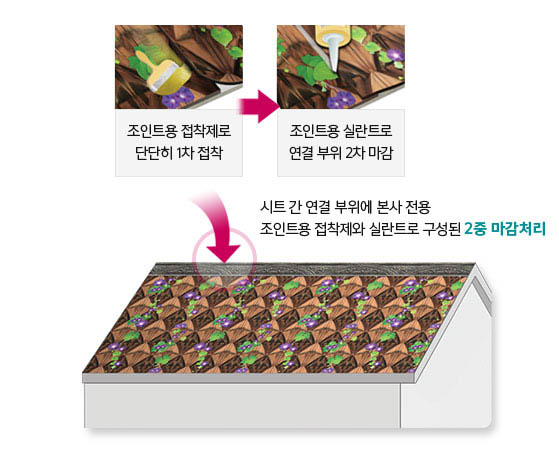

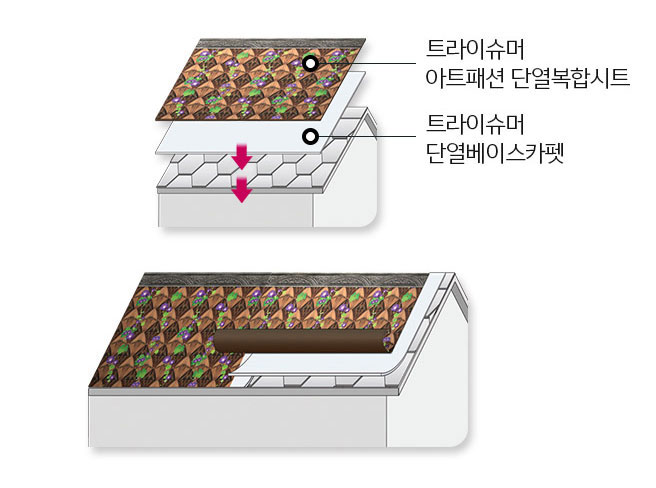

시중에 많이 사용되고 있는 아스팔트 슁글은 가격은 저렴하지만 시공한 지 몇 년이 지나면 겨울철과 여름철의 온도 변화로 인해서 슁글과 슁글 사이에 틈이 생기고 들뜨거나 떨어져서 누수가 생기는 하자가 나게 됩니다. 트라이슈머 아트패션 단열복합시트는 지붕의 극단적인 온도 변화에도 변형이 거의 없고 내구성이 뛰어나서 방수 수명이 오래 갑니다. 트라이슈머 아트패션 단열복합시트 지붕방수시스템은 작은 조각을 서로 붙여서 시공하는 슁글 공법과는 달리, 시트의 폭이 170cm로 넓기 때문에 최소한의 이음매로 시공 가능합니다. 더구나 시트 간 연결부위와 끝부분은 본사 전용 조인트용 접착제와 실란트로 구성된 2중 마감처리를 하기 때문에 전체 시트가 하나의 판으로 유기적으로 결합이 되어 완벽한 방수성을 보장합니다. 트라이슈머 아트패션 단열복합시트 지붕방수시스템의 또 다른 매력은 단열기능에 있습니다. 트라이슈머 단열 베이스카펫을 바닥에 깔고 그 위에 트라이슈머 아트패션 단열복합시트를 절연방식으로 얹어서 시공하기 때문에 이중 단열층을 형성하여 귀하의 건물에 확실한 단열효과를 얻게 함으로 고유가 시대에 냉 난방비를 절약할 수 있도록 돕습니다. 트라이슈머 아트패션 단열복합시트 지붕방수시스템은 방수는 기본이고 그 위에 단열과 예술적인 디자인까지 더 해 건물 전체에 화려한 분위기를 내고 나만의 개성을 살려줄 수 있으며, 재테크 효과까지 주는 이 시대 최고의 지붕방수 공법입니다.

시트의 폭이 170cm로 넓기 때문에 최소한의 이음매로 시공이 가능합니다.

아트패션 단열복합시트로 건물 지붕의 외관을 변화시켜주는 익스테리어 효과

트라이슈머 아트패션 단열복합시트 지붕방수시스템의 특장점

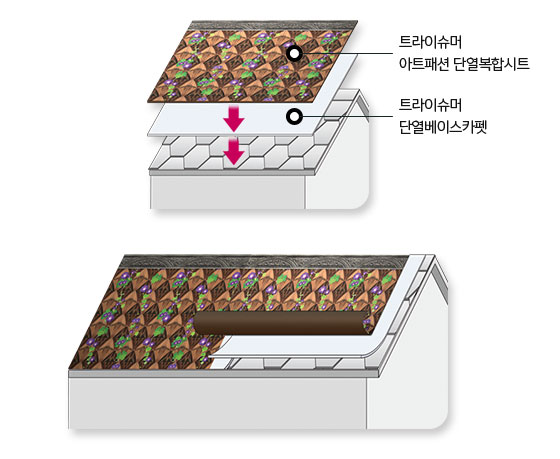

하자보수 문제로 재시공 할 때에 기존 아스팔트 슁글을 뜯지 않고 그 위에 트라이슈머 단열베이스카펫과 아트패션 단열복합시트를 덮어 시공하기 때문에 특수 폐기물 처리 비용이 들지 않습니다.
(※현장마다 다르게 적용 될 수도 있습니다.)

시트 시공 시 이음매 부분이 거의 없어서 완벽 방수가 완성됩니다.

완성된 시트를 현장에서 재단하는 공법이기 때문에 공사 기간이 짧습니다.

이파엘지만의 독특한 문양으로 디자인 된 지붕 전용 아트패션 단열복합시트로 지붕의 외관을 바꿔주기 때문에 익스테리어 효과가 있습니다.

방수와 단열을 한 번에 해결해줍니다.

뛰어난 단열효과로 냉·난방비가 절감됩니다.

IPALG 트라이슈머 아트패션 단열복합시트 난연형(옵션선택사항)은 한국방염시험연구원의 방염성능시험을 통과했습니다.

지붕은 화재 시 인명구조를 위해서 대피할 수 있는 공간을 제공한다는 점과 건물에 화재가 발생했을 때 더 이상 불이 타 들어가지 않도록 함으로 초기 진화에 기여할 수 있다는 점들을 감안하면 시트방수를 하는데 있어서 화재나 열에 비교적 강한 제품을 시공하는 것이 필수적입니다. IPALG 트라이슈머 아트패션 단열복합시트는 한국방염시험연구원 고시 제2008-24호 (합성수지판 및 합판등의 방염성능 측정기준 및 방법 : 멕켈버너법)에 의거한 방염성능시험에서 합격을 받은 제품입니다. 아래의 성적서를 보면 트라이슈머 아트패션 단열복합시트 난연형 시료를 연소시험기에서 120초간 가열한 후에 탄화길이, 탄화면적, 잔염시간(착염 후에 버너를 제거한 때부터 불꽃을 올리며 연소하는 상태가 그칠 때까지의 경과시간), 잔신시간(착염 후에 버너를 제거한 때부터 불꽃을 올리지 아니하고 연소하는 상태가 그칠 때까지의 경과시간)에서 모두 기준치를 통과한 것을 알 수 있습니다.

트라이슈머 단열복합시트 방염성능시험
시험항목 기준 결과 비고 시험방법
탄화면적(㎤) 40 20.8 적합 한국방염시험연구원 고시
제 2008-24호
(합성수지판 및 합판 등의
방염성능측정기준 및 방법
- 멕켈버너법)
탄화길이
(㎝)
20 7.6 적합
잔염시간
(sec)
20 7.6 적합
잔신시간
(sec)
20 7.6 적합
[참고]
멕켈버너법 검사 및 시험방법

1. 건조된 시료를 45℃ 연소 시험기에서 시험을 실시한다.
2. 시료를 받침틀에 넣어 고정시킨다.
3. 버너의 불꽃 길이를 65mm로 맞춘다.
4. 불꽃의 선단이 시료의 중앙 하단부에 접하도록 한다.

5. 시료를 120초간 가열한다.
6. 가열 시 잔염시간, 잔신시간을 측정한다.
7. 가열된 시료를 꺼내서 탄화면적, 탄화길이를 측정한다.

또한 이파엘지 트라이슈머 단열복합시트 난연형은 KS F 2271:2006과 KS F ISO 5660-1:2008에 의거한 시험 방법에 따라서 난연 3급에 해당하는 소재입니다. 즉, 한국산업규격 KS F ISO 5660-1에 따라서 트라이슈머 아트패션시트를 가열하면, 개시 후 5분간 총방출열량이 8MJ/㎡ 이하이며, 5분간 최대 열방출률이 10초 이상 연속으로 200kW/㎡를 초과하지 않으며, 5분간 가열 후 시험체를 관통하는 방화상 유해한 균열, 구멍 및 용융(복합자재의 경우 심재가 전부 용융, 소멸되는 것을 포함한다) 등이 없습니다. 한국산업규격 KS F 2271 중 가스유해성 시험 결과, 실험용 쥐의 평균행동정지 시간이 9분 이상입니다.

난연 3급 시험결과표 (난연 3급에 해당)
시험항목 결과 판정기준 시험방법
1회 2회 3회
열방출 시험 총방출열량(MJ/㎡) 6.1 7.5 5.5 8MJ/㎡ 이하 KS F ISO
5660-1 : 2008
열방출율이 연속적으로 200KW/㎡를 초과하는 시간(s) 0 0 0 10s 이하
시험체를 관통하는 방화상 유해한 균열, 구멍 및 용융(심재의 전부용융, 소멸) 등 없음 없음 없음 없음
가스 유해성 행동정지시간(min : s) 12:58 14:13 - - KS F 2271 : 2006
난연 3급 시험결과표 (난연 3급에 해당)
시험항목 기준
1회 2회 3회
열방출
시험
총방출열량(MJ/㎡) 6.1 7.5 5.5
열방출율이 연속적으로 200KW/㎡를 초과하는 시간(s) 0 0 0
시험체를 관통하는 방화상 유해한 균열, 구멍 및 용융(심재의 전부용융, 소멸) 등 없음 없음 없음
가스
유해성
행동정지시간(min : s) 12:58 14:13 -
시험항목 판정기준 시험방법
열방출
시험
총방출열량(MJ/㎡) 8MJ/㎡ 이하 KS F ISO 5660-1 : 2008
열방출율이 연속적으로 200KW/㎡를 초과하는 시간(s) 10s 이하
시험체를 관통하는 방화상 유해한 균열, 구멍 및 용융(심재의 전부용융, 소멸) 등 없음
가스
유해성
행동정지시간(min : s) - KS F 2271 : 2006

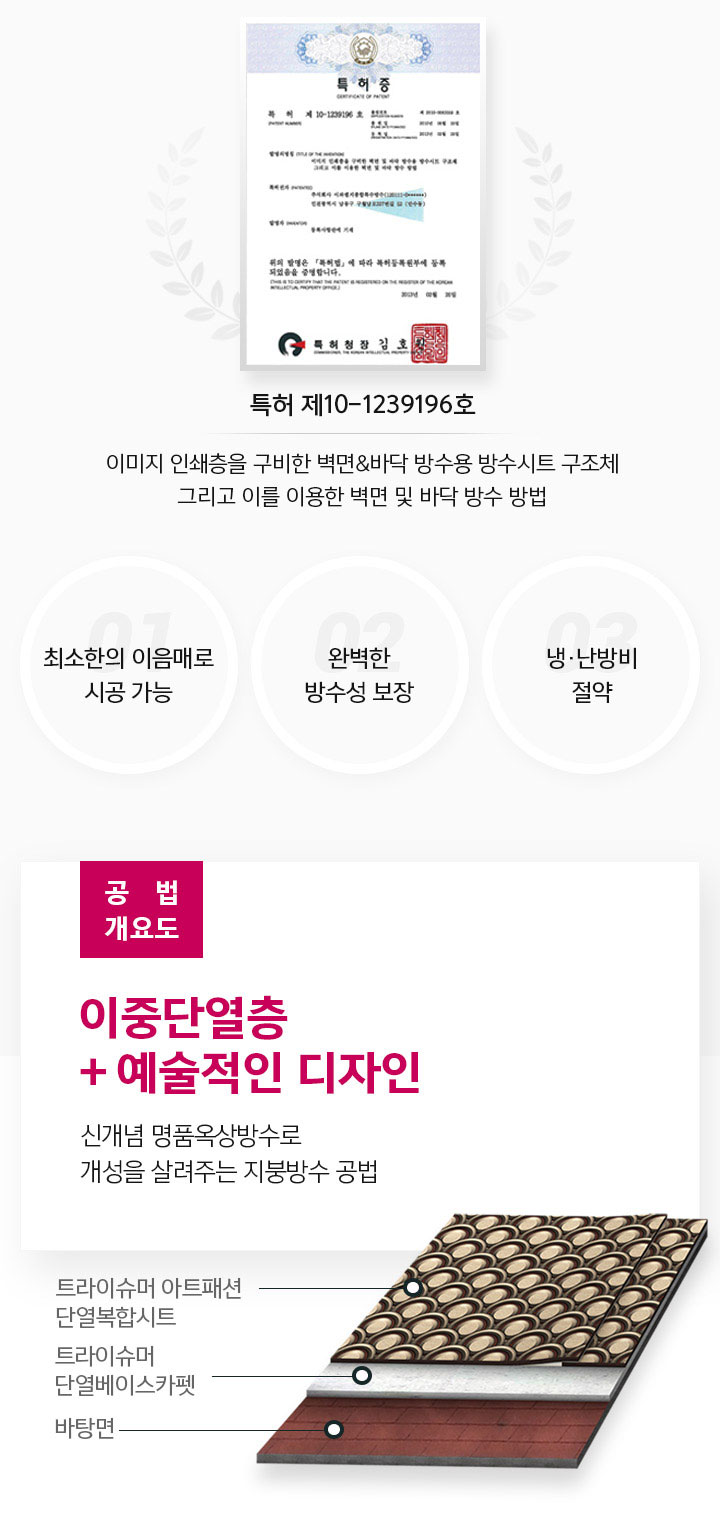

제품과 기술로 인정받아
특허청으로부터 특허획득!

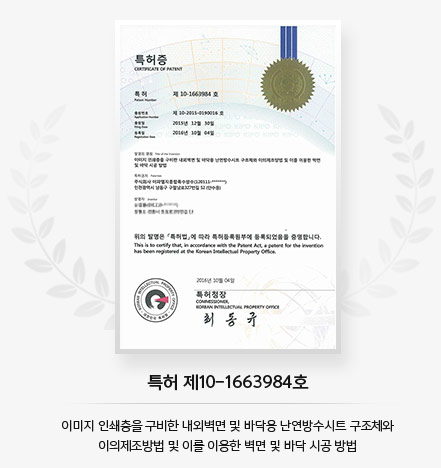

본사는 현재 “이미지 인쇄층을 구비한 내외벽면 및 바닥용 난연방수시트 구조체와 이의 제조방법 및 이를 이용한 벽면 및 바닥 시공 방법” 이라는 제목으로 특허를 획득했습니다.(특허번호 제10-1663984호) 건물 지붕의 지붕마감재를 선택할 때 가연성자재를 사용하게 된다면, 대형화재로 이어질가능성이 매우 높습니다. 건물 지붕의 화재 원인으로는 외부에서 불씨가 날아와서 지붕면에 붙는 경우, 스티로폼 단열재를 붙이고 그 위에 마감재로 지붕마감을 함으로 전도열에 의한 발화가 일어나는 경우, 외부 화재가 건물 지붕으로 옮겨 붙는 경우, 지붕 용접 작업으로 불똥이 지붕에 옮겨붙는 경우, 전기합선의 경우 등 매우 다양합니다. 그렇기 때문에 지붕방수재 및 단열재를 선택하실 때 난연성 여부를 따져보는 것이 필수입니다. 아래 두 동영상을 통해 확인할수 있듯 트라이슈머 아트패션 단열복합시트 난연형은, 시공된 지붕면에 5분 이상 불로 가열해도 불이 시트를 타고 번져 들어가지 않으며, 가열 후에 불을 떼면 바로 꺼져버리는 자기 소화성이 있습니다. 이렇듯 트라이슈머 아트패션 단열복합시트 난연형은 지붕에 화재가 났을 때 불이 번져 타 올라가는 것을 막아주어 대피할 수 있는 시간을 벌어줍니다.

트라이슈머 아트패션 단열복합시트
지붕방수시스템 시공프로세스

  • 시공전

    01

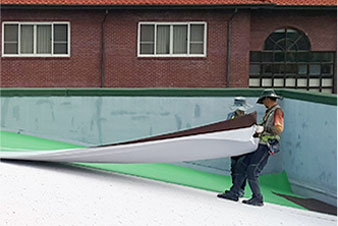

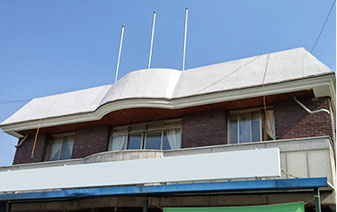

  • 단열 베이스카펫 시공

    02

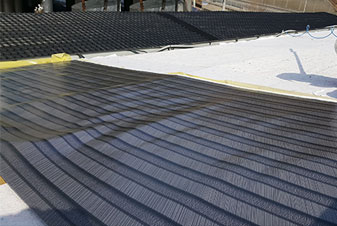

  • 아트패션단열복합시트 시공

    03

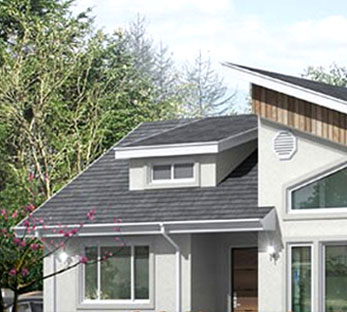

TIP. 아스팔트 슁글공법
문제점은?

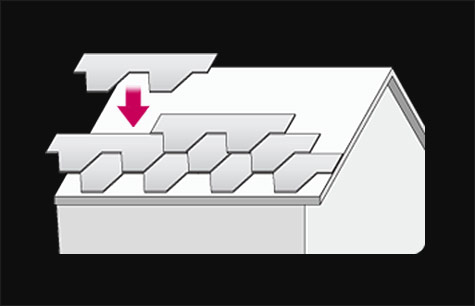

슁글 공법이란 여러 조각의 아스팔트 슁글을 기와를 엮듯 차곡차곡 이어 덮어 가면서 지붕을 덮는 공법입니다. 여러 장의 슁글 조각 하나하나를 합판 위에 못질을 하거나 접착제로 붙여서 고정을 시키기 때문에 이미 합판에는 수많은 못 자국들이 생기게 됩니다. 슁글공사를 하는 건물의 지붕의 대부분은 경사가 져서 물 흐름이 원활하기 때문에 방수에 큰 문제가 없을 것이라고 생각할 수 있겠지만, 비가 올 때 마다 물의 응집력 때문에 슁글과 슁글 사이의 틈으로 바람과 물이 조금씩 침투해 들어가게 됩니다. 결국 시간이 지나면서 더 많은 양의 물이 슁글에 흡수되어 슁글이 물을 머금고 있게 됩니다. 이 물들은 겨울철이 되면서 얼게 되어 부피가 커지게 되고 이로 인해서 슁글들 사이에 틈이 더 벌어지거나 슁글 자체가 손상이 되어 더 많은 물기를 머금게 되는 악순환을 밟게 됩니다. 그러면서 몇 차례 계절이 바뀌게 되면 슁글에 곰팡이로 얼룩지고 벌어지면서 하자가 생기게 되는 것입니다. 이렇듯 작은 슁글 조각을 서로 이어서 지붕을 덮는 슁글 방수공법은 구조적인 한계가 있을 수 밖에 없습니다.

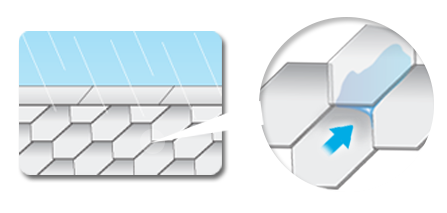

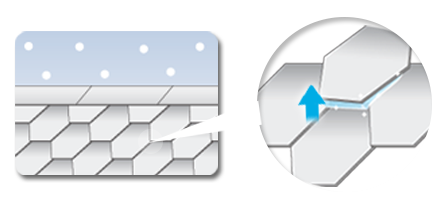

여름철 우천 시

물의 응집력으로 슁글 사이로 물이 타고 올라감

(예 : 유리가 덮인 책상 모서리에 물이 스며드는 경우가 있습니다. 물의 응집력 때문에 생기는 현상입니다.)

겨울철 낮은온도

타고 올라간 물들이 얼어서 부피가 커지며 슁글이 벌어지게 됨

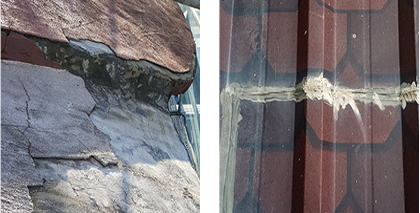

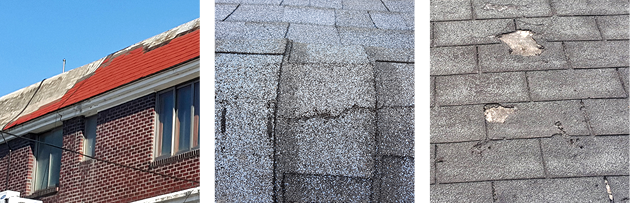

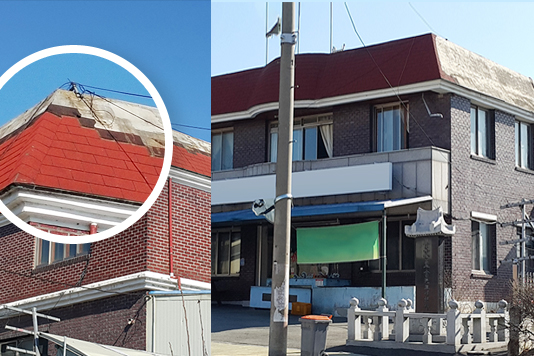

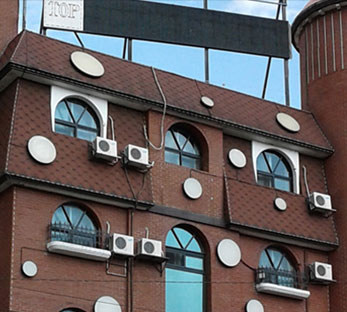

아스팔트 슁글방수 하자사례

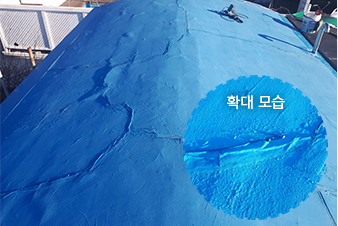

기타 지붕방수 하자사례

석면-슬레이트-지붕방수도-트라이슈머로-해결

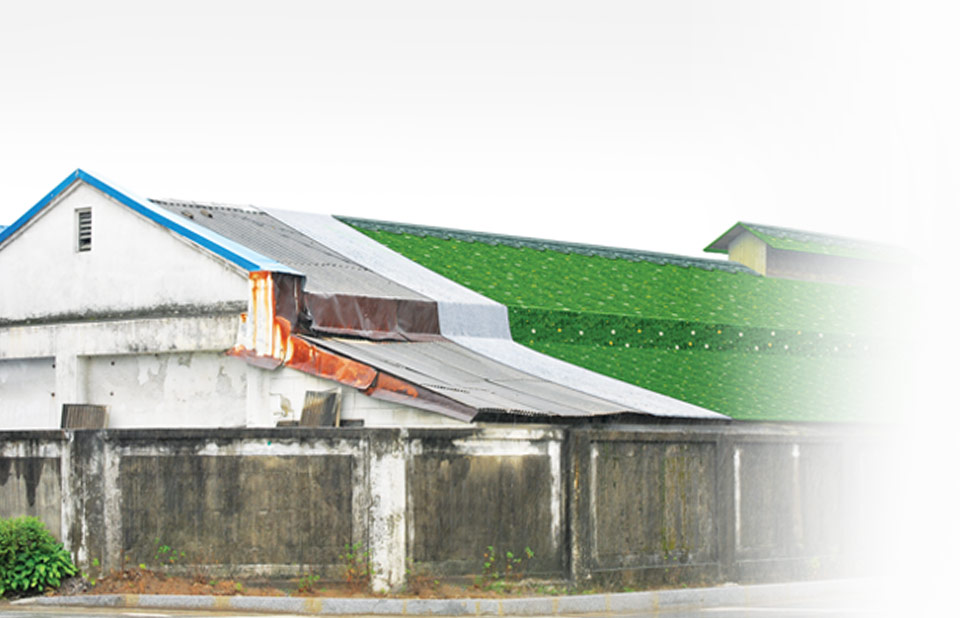

골치아픈 석면 슬레이트 지붕방수

트라이슈머 단열복합시트방수로
방수와 단열까지 한번에 해결!

70년대 초 한창 새마을운동이 시작되면서 초가집들이 헐리고 많은 집들이 석면슬레이트로 지붕이 교체되었습니다. 슬레이트는 값이 싸고 시공이 편리하다는 이유로 지붕뿐만 아니라 축사, 창고, 공장 지붕 용도로도 사용이 되어서, 현재 농∙어가주택의 40% 가까이가 오래된 슬레이트 지붕으로 돼 있습니다. 이런 노후화된 석면슬레이트 지붕을 헐고 새로이 지붕방수를 하는 일이 쉽지 않은데, 그 이유는 슬레이트가 평상시에는 석면을 토해내지 않지만 슬레이트를 철거하거나 파손시킬 때는 석면 가루가 발생하기 때문입니다. 석면슬레이트는 폐기물 관리법상 중요폐기물로 지정되어 있어 철거비용이 많이 듭니다. 이 모든 문제 해결 방법은 이파엘지종합특수방수의 트라이슈머 단열복합시트방수로 해결됩니다. 이 공법은 기존 슬레이트지붕을 뜯지 않고 그 위에 시트로 시공을 하므로 철거비용이 들지 않으며 짧은 공사기간과 석면가루가 날리는 위험으로부터 안전하며 방수뿐만 아니라 단열까지 동시에 만족시켜주는 특징이 있습니다.

칼라강판의 누수, 단열, 소음 문제!

트라이슈머 단열복합시트방수로 시원하게 문제해결

시중에 많이 사용하고 있는 칼라강판은 짧은 시공기간과 내구성, 손쉬운 가공성으로 인해 소비자들이 많이 찾고 있으나 시공후 고정용 앙카볼트가 노후되고, 판 접합부와 배수로 등에서 누수가 생기고, 금속재료로 만들어졌기 때문에 단열성이 부족하여 온도차에 의한 결로 현상이 생기며, 소음이 심한 문제점이 있습니다. 트라이슈머 단열복합시트방수는 3단계 공정을 통해서 연결부위가 일체화되도록 이음매가 없게 시공함으로써 누수문제를 해결해줍니다. 또한 트라이슈머 단열 베이스카펫과 트라이슈머 단열복합시트가 확실한 단열 및 보온층을 형성하여 결로의 원인을 근본적으로 없애줄 뿐만 아니라, 시공면에 강도와 쿠션감을 주기 때문에 옥상 아래층으로 전달되는 충격을 없애주어 소음문제도 해결해 줍니다.

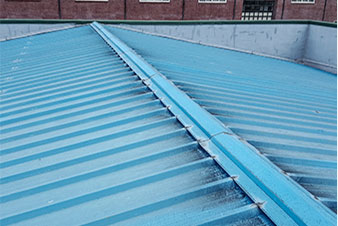

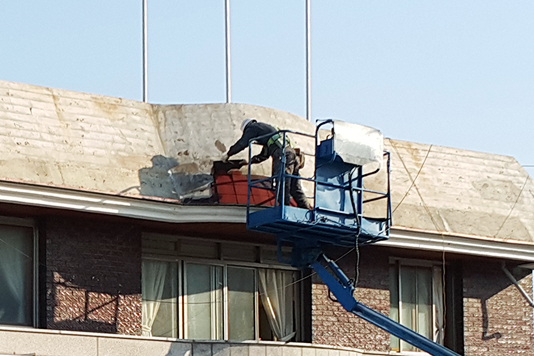

  • 시공 전

    01

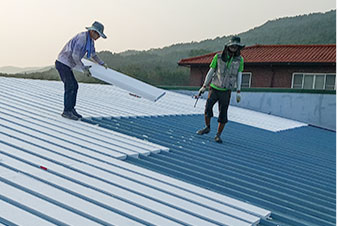

  • 단열보드 시공 (옵션 선택사항)

    02

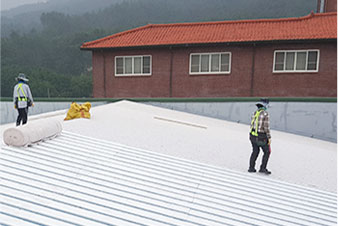

  • 단열 베이스카펫 시공

    03

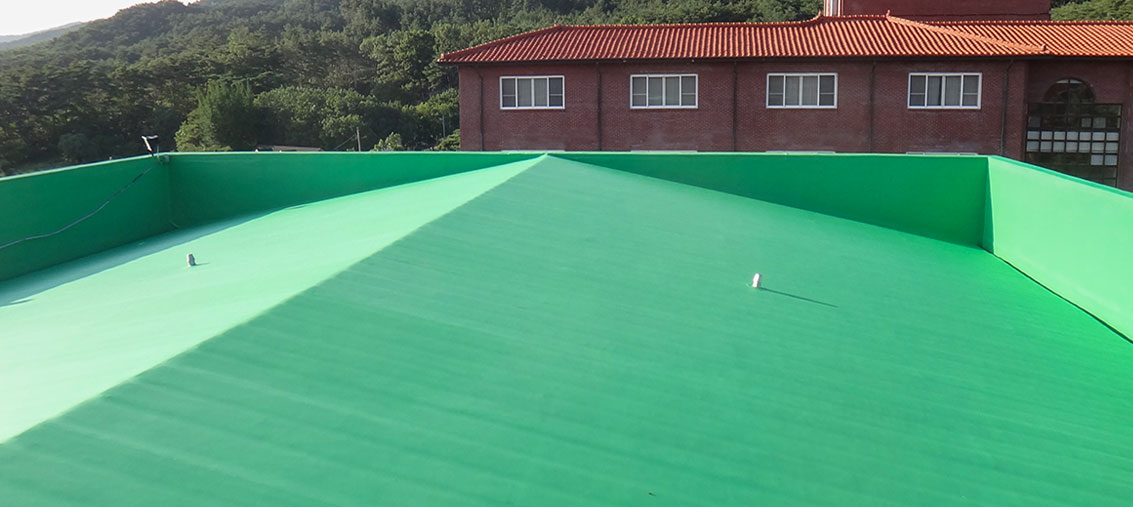

  • 트라이슈머 단열복합시트 시공

    04
  • 이음매접착시공

    05
  • 탑코팅 마감

    06

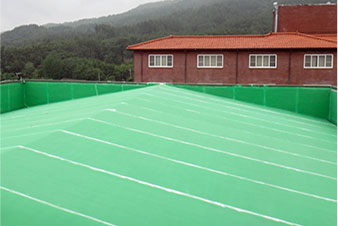

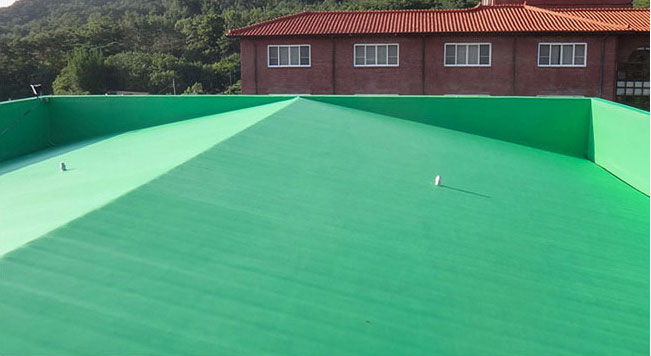

  • 충청북도 자치연수원 강당지붕 지붕방수 시공 후

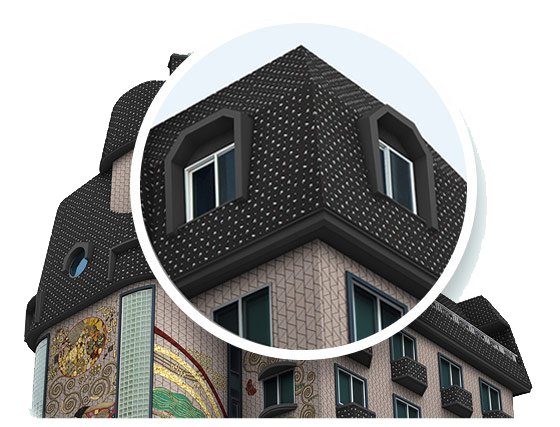

지붕에 예술적 디자인을 입힐 수 있는

아트패션 단열복합시트
지붕방수 시스템
"아트패션 단열복합시트 지붕방수 시스템"을 적용하시면 밋밋한 지붕에 디자인을 입혀 개성있게 리모델링 할 수 있습니다.

아트패션 단열복합시트 지붕방수 리모델링

시공과정 및 사례

#상가주택 지붕방수 리모델링 시공사례

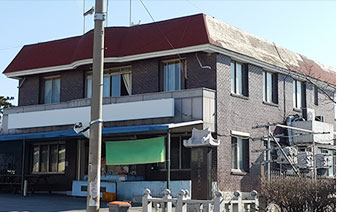

  • 시공전

    01
  • 바탕정리

    02

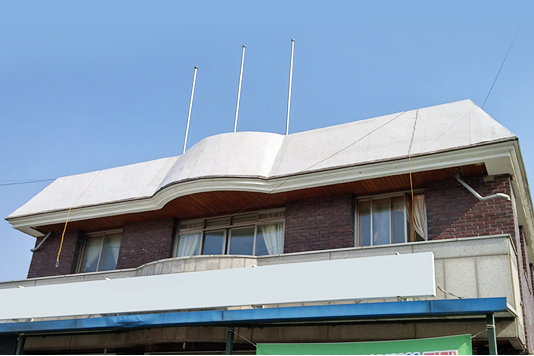

  • 단열베이스카펫 전면부착 시공

    03

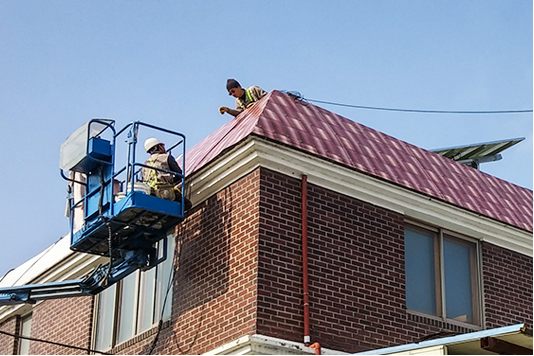

  • 아트패션시트 전면부착 시공

    04

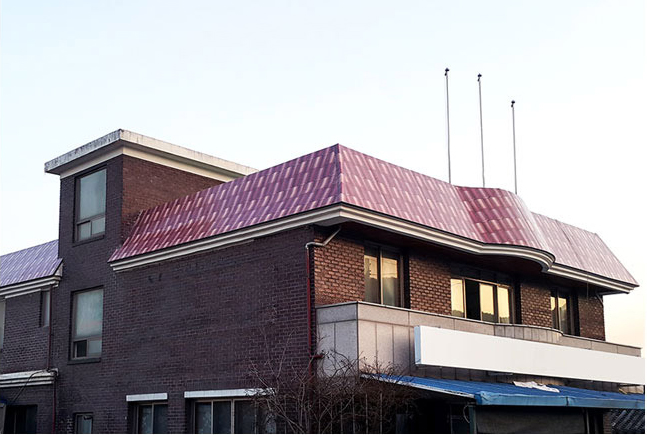

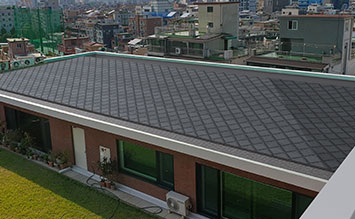

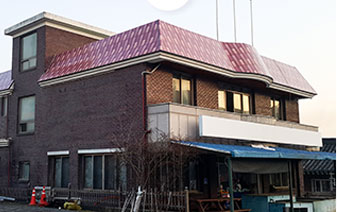

  • 아트패션시트 지붕방수 리모델링 시공 후

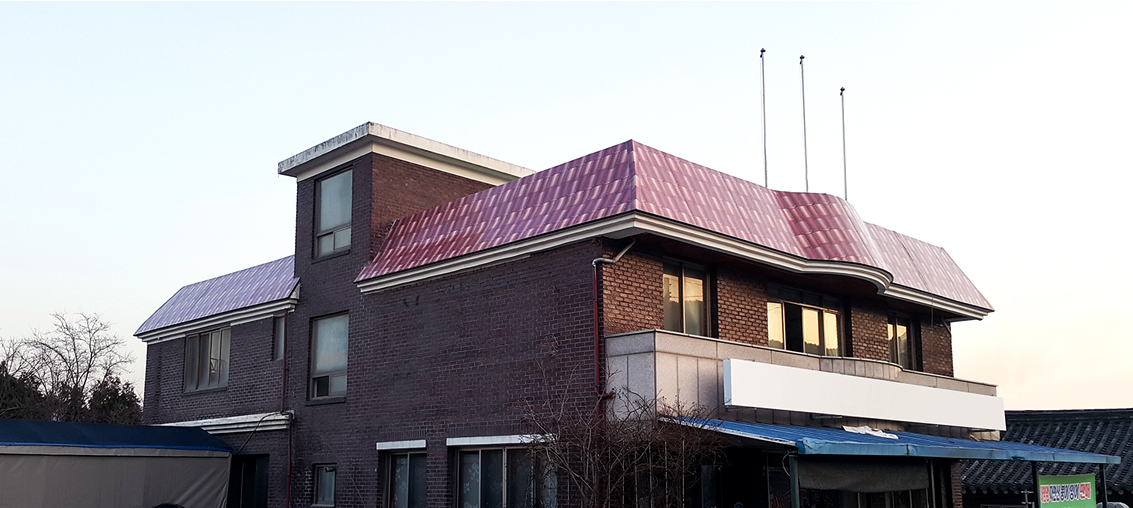

#보건지소 지붕방수 리모델링 시공사례

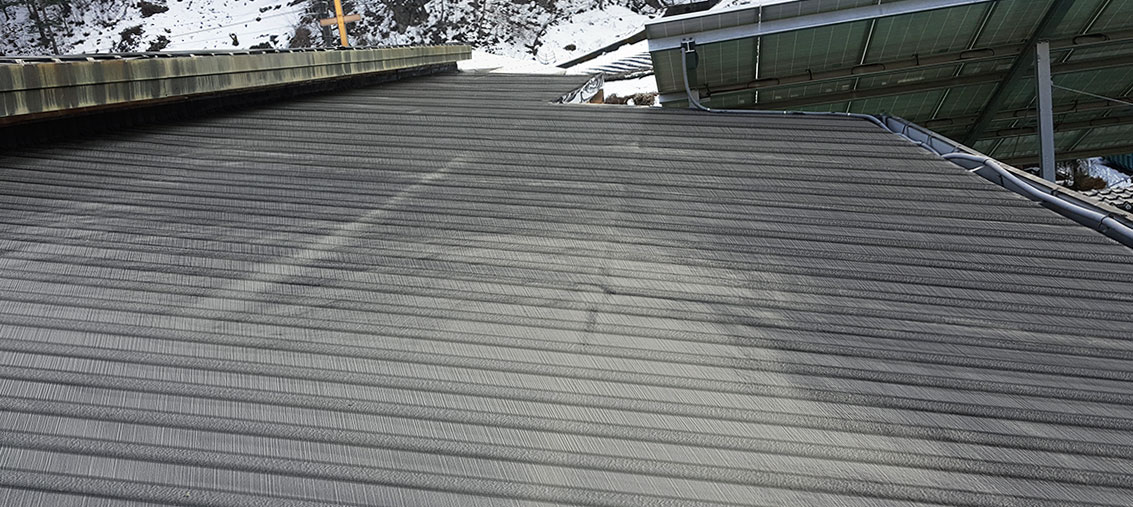

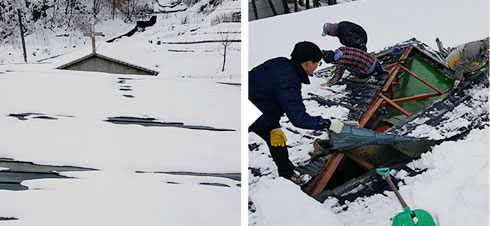

  • 시공 전

    01

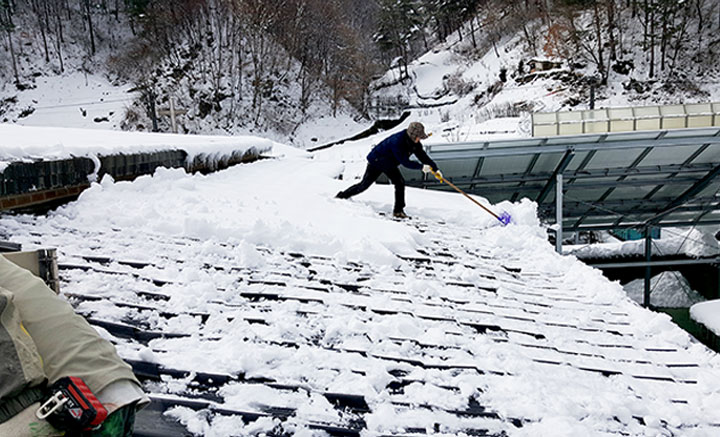

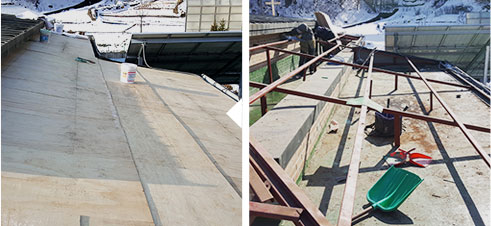

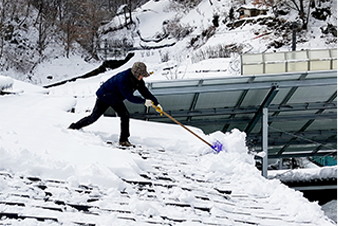

  • 소복히 쌓인 눈을 치우고 기존 낡고 허름한 지붕 자재를 철거하는 작업을 하였습니다.

    ※ 시공 현장마다 철거 여부는 다르게 적용됩니다.

    한 겨울에도 시공이 가능한 전천후 방수공법

    02
  • 철거 후 뼈대 및 기본 바탕을 다시 세워줍니다.

    ※ 시공 현장마다 바탕정리 및 보강작업은 다르게 적용됩니다.

    바탕정리 및 보강 작업

    03

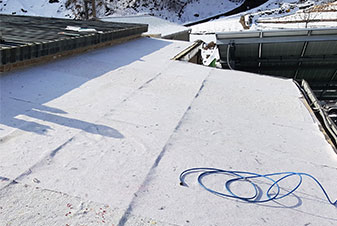

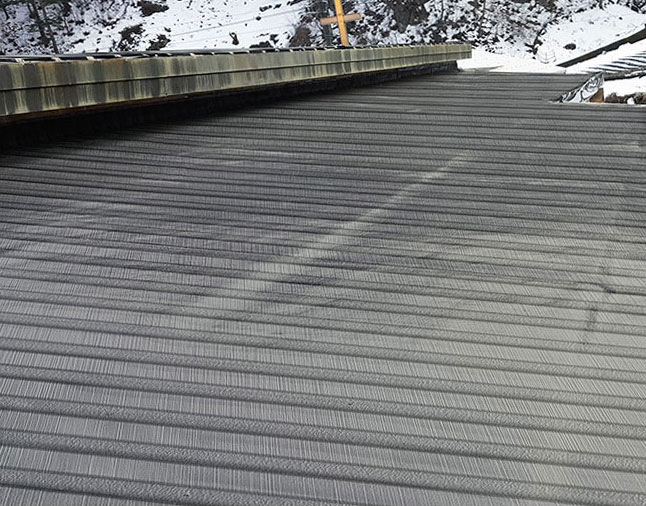

  • 단열베이스카펫 시공

    04

  • 소비자가 직접 선택한 아트패션시트 디자인

    05
  • 아트패션시트 지붕방수 리모델링 시공 후

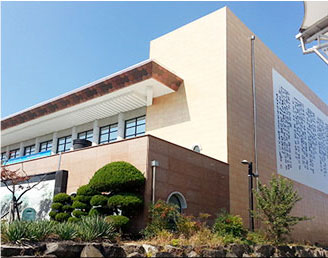

#옥천 문화예술회관 지붕방수 리모델링 시공사례

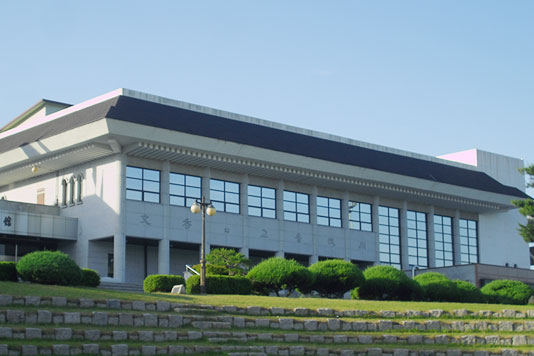

  • 시공전

  • 아트패션시트 지붕방수 리모델링 시공 후

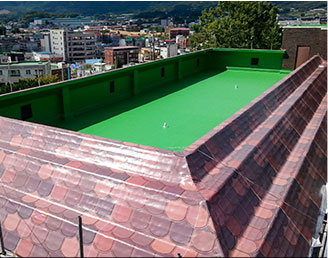

지붕 리모델링 및 옥상방수 시공 후 전경

맞춤디자인의 외벽 리모델링 시공 후 전경

옥상, 외벽까지 완벽하게!

옥상엔 "트라이슈머 단열복합시트 방수시스템"으로,
외벽엔 맞춤디자인의 "아트패션시트 외벽 리모델링 시스템"으로 함께 시공한 곳 입니다.

트라이슈머 단열복합시트 지붕 방수공사

시공과정 및 사례

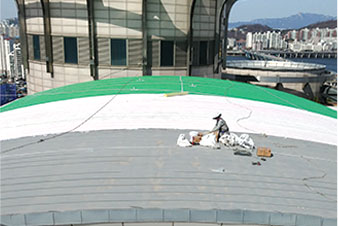

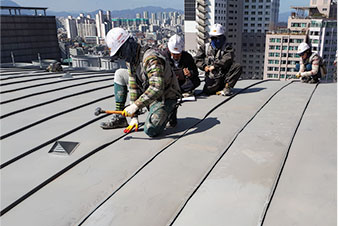

#서울 대형백화점 단열복합시트 지붕방수 시공사례

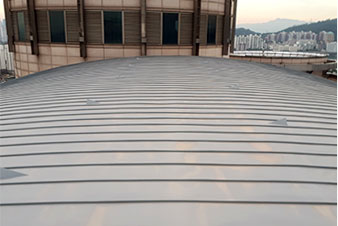

  • 시공전

    01

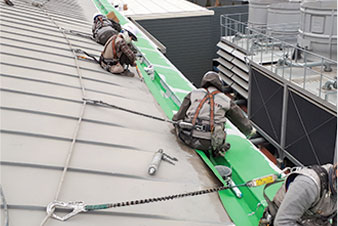

  • 지붕 수로 보수 보강처리
    (단열복합시트로)

    02
  • 징크 이음매 평탄화 작업
    (바탕정리)

    03

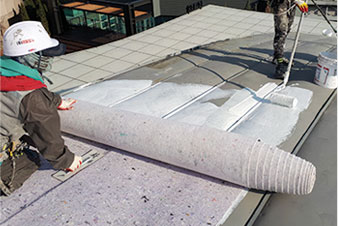

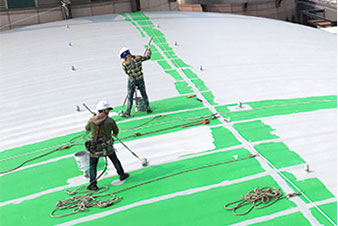

  • 단열베이스카펫 전면 접착 시공

    04

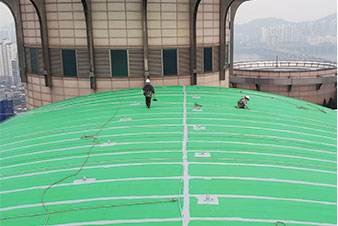

  • 트라이슈머 단열복합시트
    전면 접착 시공

    05
  • 이음매 2중 접착 마감

    06
  • 4번/5번
    시공현장에 따라 전면 접착, 또는 절연 공법으로 시공됩니다.

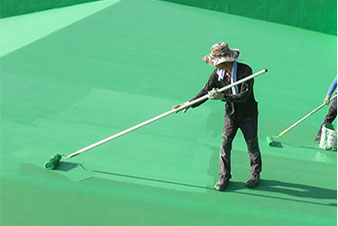

  • 탑코팅 마감(그레이 컬러)

    07

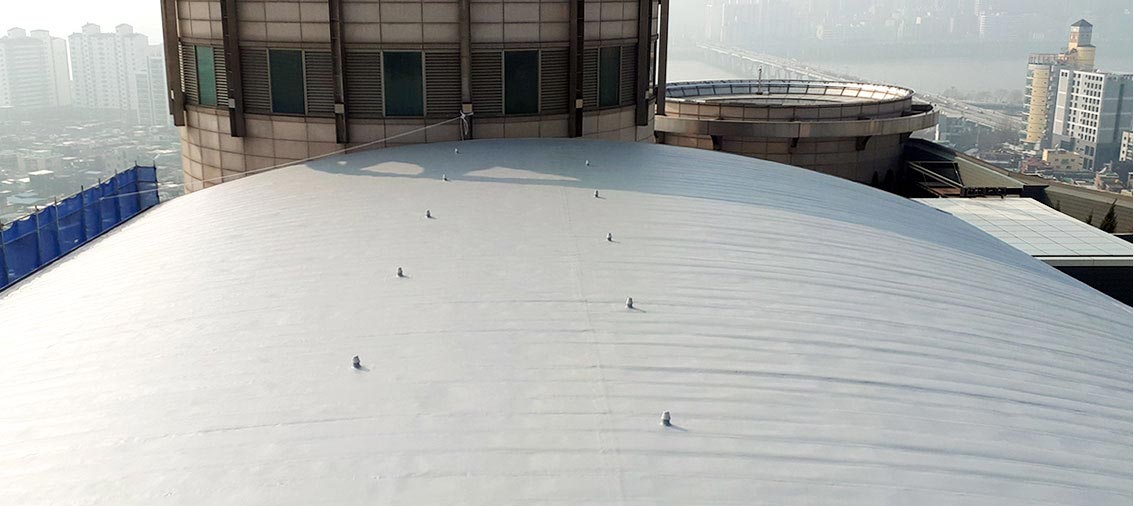

  • 트라이슈머 단열복합시트 지붕방수 시공 후

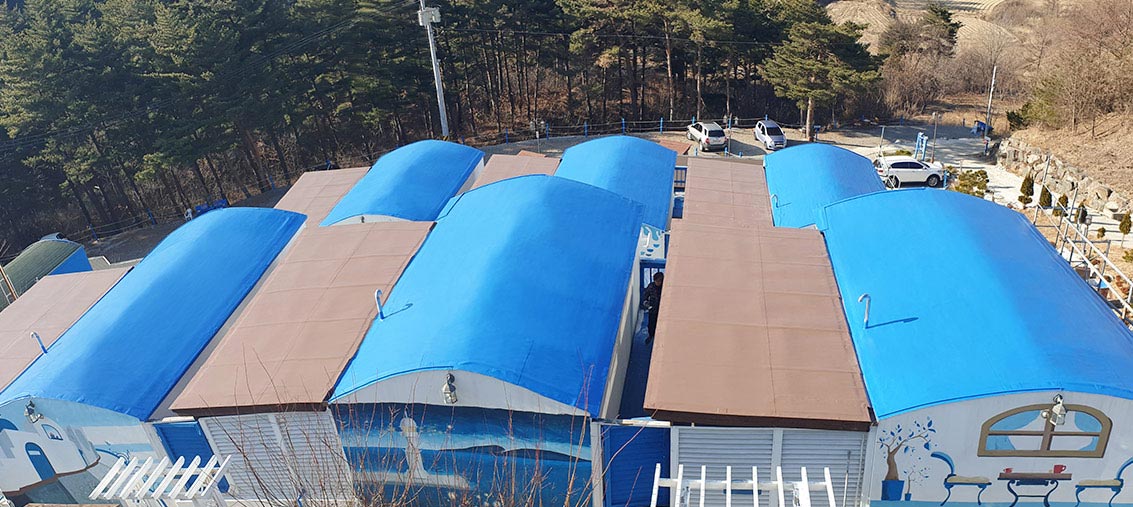

#양양 지중해펜션 단열복합시트 지붕방수 시공사례

  • 시공전

    01

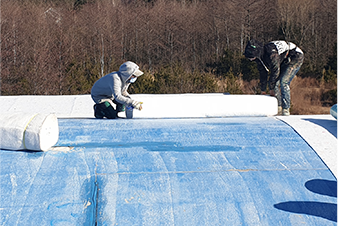

  • 단열베이스카펫 밀착 시공

    02
  • 트라이슈머 단열복합시트 전면 밀착 시공(바탕정리)

    03-1

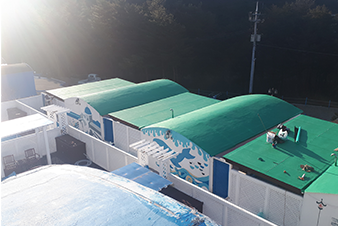

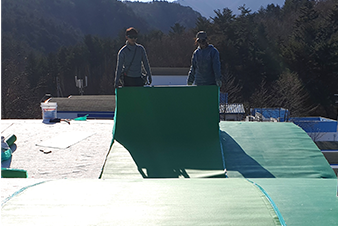

  • 트라이슈머 단열복합시트 시공 후

    03-2

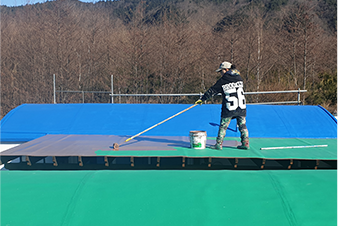

  • 탑코팅 마감(그레이 컬러)

    04
  • 고객 요청에 따라
    조색 된 컬러로 탑코팅 시공

  • 트라이슈머 단열복합시트 지붕방수 시공 후

※ 현장마다 시공 방법이 상이할 수 있음

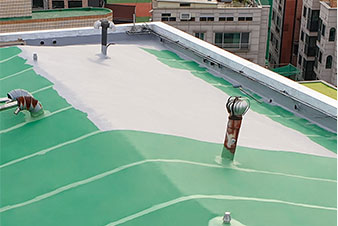

#서울 송파구 보눔요양원 지붕방수 시공사례

  • 시공전

    01

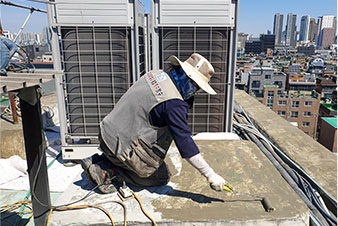

  • 바탕정리

    02

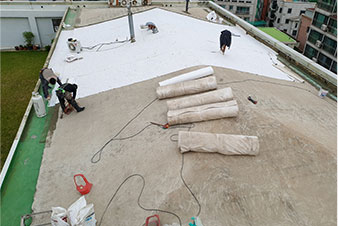

  • 단열베이스카펫 밀착 시공

    03

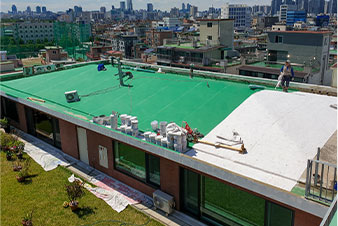

  • 트라이슈머 단열복합시트 밀착 시공

    04
  • 이음매 2중 접착

    05
  • 탑코팅 도포 마감

    06

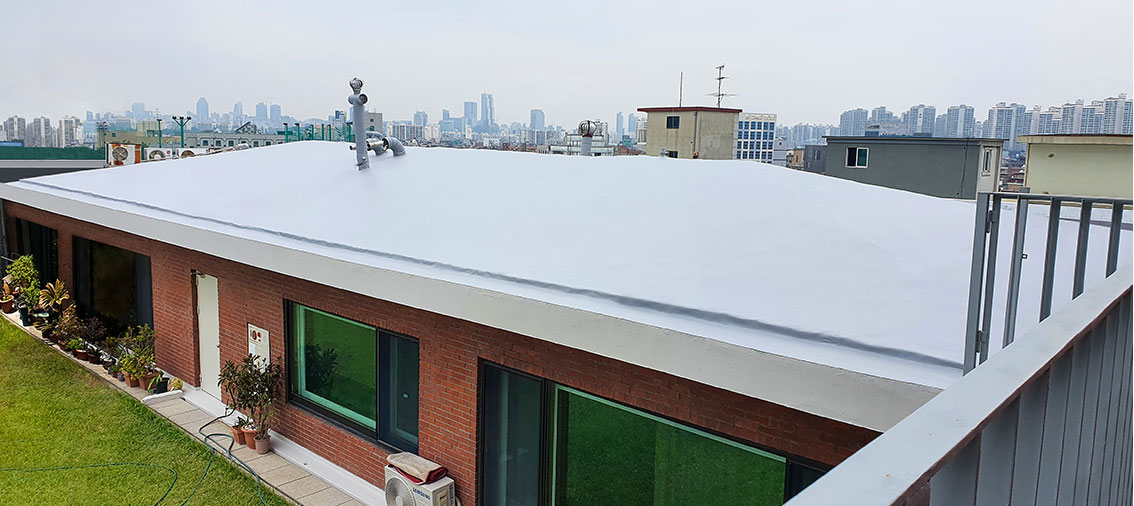

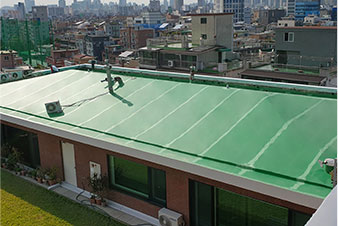

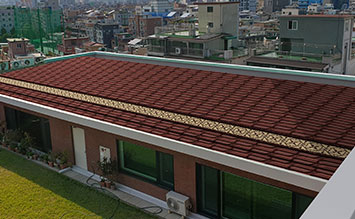

  • 트라이슈머 단열복합시트 지붕방수 시공 후

※ 현장마다 시공 방법이 상이할 수 있음

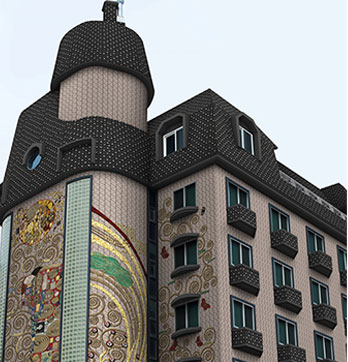

시공 전 지붕방수 시뮬레이션 적용

  • 지붕방수 시뮬레이션1

  • 지붕방수 시뮬레이션2

  • 지붕방수 시뮬레이션3

지붕에 디자인을 더하면, 개성을 살리고 건물의 가치 또한 높일 수 있습니다.

아트패션 단열복합시트 지붕방수 리모델링

시뮬레이션

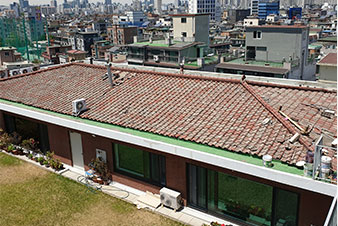

  • 시공 전

  • 호텔 건물 지붕
    시뮬레이션

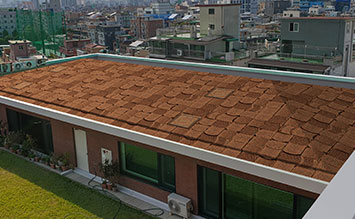

  • 시뮬레이션1

  • 시뮬레이션2

  • 시뮬레이션3

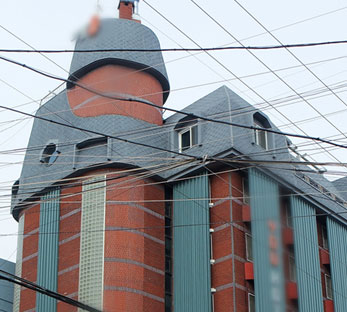

  • 시공 전

  • 모텔 건물 지붕
    시뮬레이션

  • 시뮬레이션1

  • 시뮬레이션2

  • 시뮬레이션3

  • 시뮬레이션4

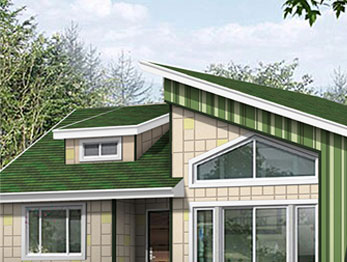

  • 시공 전

  • 전원주택 건물
    지붕 시뮬레이션

  • 시뮬레이션1

  • 시뮬레이션2

  • 시뮬레이션3

※ 시공 전 디자인 시뮬레이션을 통해 지붕 디자인이 변화 될 모습을 미리 확인하실 수 있습니다.

※ 다양한 디자인 조율이 가능하며 소비자가 원하는 맞춤디자인으로 시공이 가능합니다.

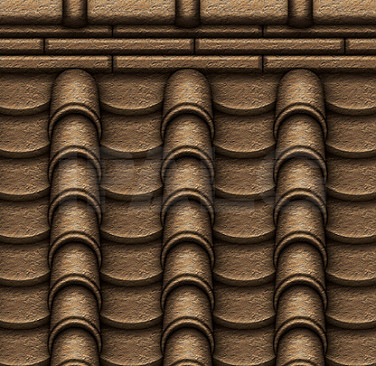

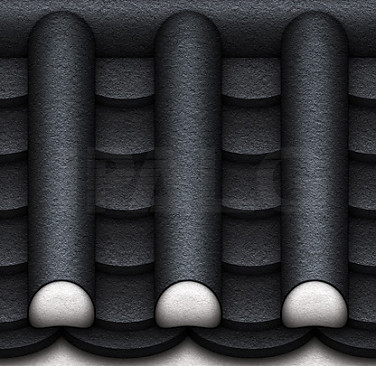

트라이슈머 아트패션 단열복합시트

SAMPLE

#더 많은 종류의 다양한 패턴들을 패턴카달로그에서 만나보세요!

(R)SD-8251
(R)SD-3201(s1)
(R)SD-3201(e1)
(R)SD-8271
(R)SD-3201(d1)
(R)SD-1962(s1)

트라이슈머 아트패션시트 단열복합시트 지붕방수시스템

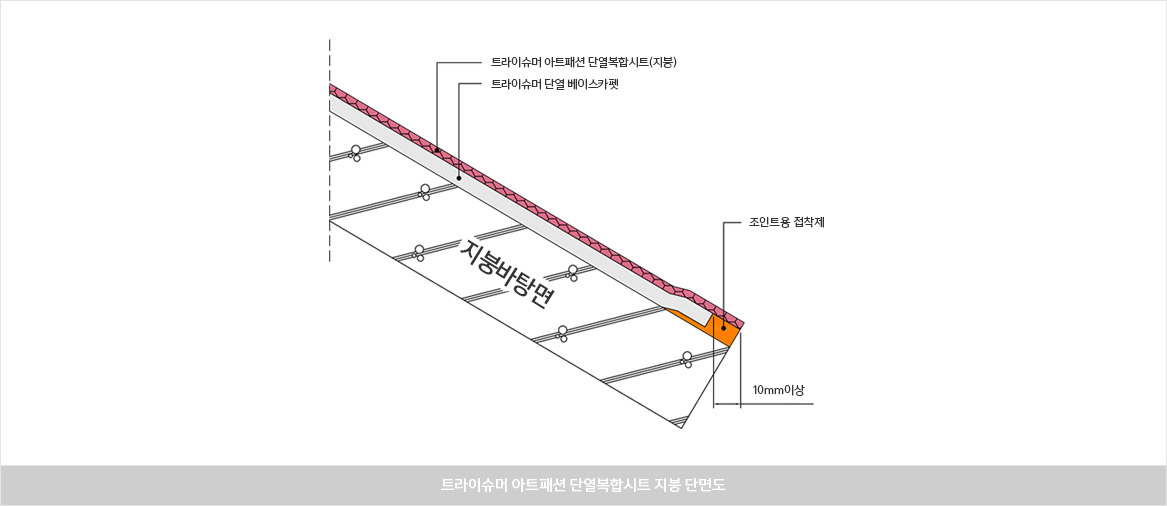

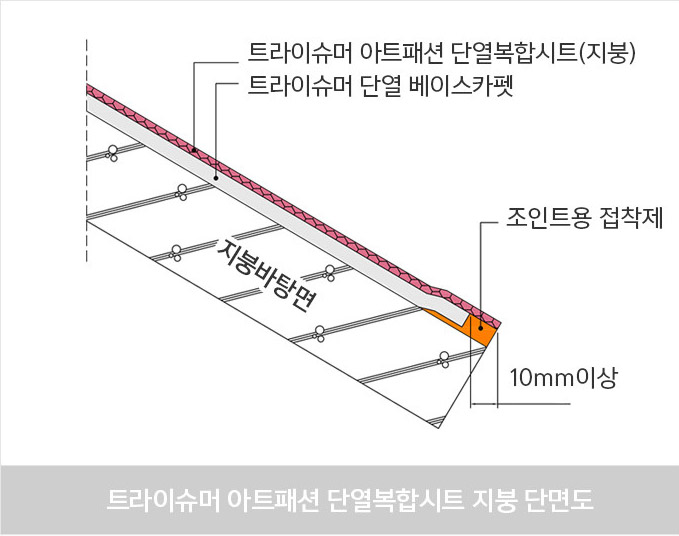

세부도면
