이파엘지 트라이슈머 운동장 트랙시스템의 개요

내열성과 내구성이 우수한 특수 구조의 보강 매쉬를 이용해서 제작된 트라이슈머 단열복합시트와 별도의 단열 물질이 들어있는 단열 베이스카펫을 접합한 미래형 운동장 트랙공법입니다. 트라이슈머 단열복합시트는 납과 같은 중금속이나 석면이 들어가 있지 않으며, 벤젠, 톨루엔, 에틸벤젠, 자일렌과 같은 T-VOC가 들어있지 않은 환경친화적인 자재이기 때문에 시공 후에도 인체에 유해한 물질이 용출되지 않습니다.

참고 총 두께는 시트 생산환경과 현장 작업환경에 따라 다소 차이가 날 수 있습니다.

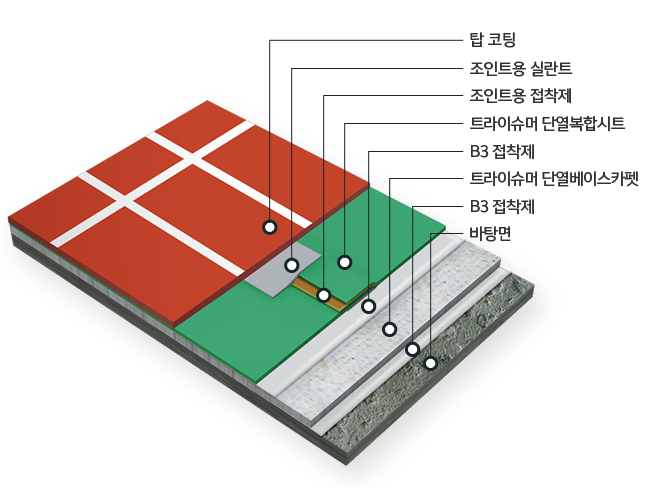

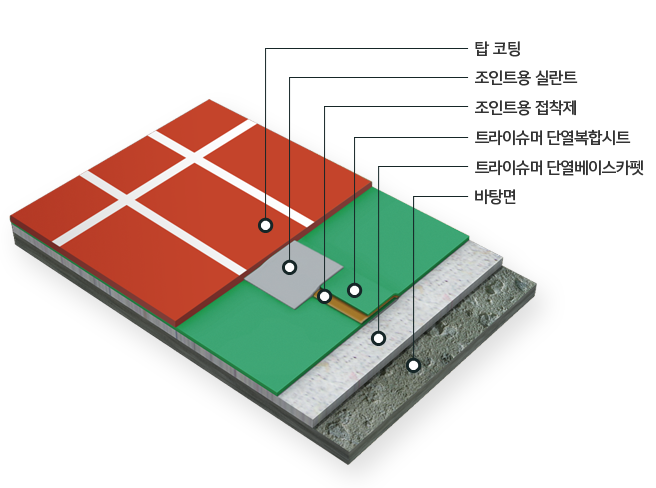

절연형 개요도

총 두께 6mm이상

전면접착형 개요도

총 두께 6mm이상

총 두께 6mm이상

트라이슈머 운동장 트랙시스템의 특장점

프탈레이트계 가소제가 들어있지 않아서 어린이제품 공통 안전기준을 넉넉하게 충족합니다.

2017년 8월1일에 산업통상자원부에서 고시한 어린이제품 공통 안전기준은 만 13세 이하의 어린이가 사용하거나 만 13세 이하의 어린이를 위하여 사용되는 물품 또는 그 부분품이나 부속품에 대하여 공통으로 적용하는 제품에 대해서 규정하고 있습니다.
이 기준에 보면 유해물질 안전요건으로 6가지의 프탈레이트계 가소제 (DEHP, DBP, BBP, DINP, DIDP, DnOP)의 총 함유량이 0.1% 이하이며, 석면이 검출되어서는 안된다로 규정되어 있습니다.
트라이슈머시트류 및 접착제와 코팅제에는 6가지의 프탈레이트계 가소제 및 석면이 전혀 들어있지 않기 때문에 어린이제품 공통 안전기준을 넉넉하게 충족합니다. 그래서 트라이슈머시트 관련 제품에 대해서는 학교나 유치원 같은 어린이공공시설이나 놀이터 등에 안심하고 적용할 수 있습니다.
※시험성적서는 회사소개 → 시험성적서 페이지를 참고하세요.

프탈레이트계 가소제, %
(어린이제품 공통 안전기준 부록 C)
구분 시험결과 기준
(A)-A1 (A)-A2
Butyl benzyl Phthalate (BBP) 검출안됨 검출안됨 검출 안됨 기준 : 총함유량 0.1% 이하
Butyl benzyl Phthalate (BBP) 검출안됨 검출안됨
Di-2-ethylhexyl Phthalate (DEHP) 검출안됨 검출안됨
Di-n-octyl Phthalate (DNOP) 검출안됨 검출안됨
Di-iso-nonyl Phthalate (DINP) 검출안됨 검출안됨
Diisodecyl Phthalate (DIDP) 검출안됨 검출안됨

주) 아동용 섬유제품 : DEHP, BBP, DBP 총함유량 0.1 이하 ㅣ 유아용 섬유제품 : DEHP, BBP, DBP, DNOP, DINP, DIDP 총함유량 0.1 이하

시료명

트라이슈머시트, 트라이슈머 아트패션시트, 트라이슈머 아트패션단열복합시트 트라이슈머 접착제, 트라이슈머 실란트, 슈츠(SCHUTZ), 반트(WAND)

결과

“검출안됨” (기준: 0.1% 이하)로서 안전기준 통과

프탈레이트계 가소제, %
(어린이제품 공통 안전기준 부록 C)
구분 시험결과 기준
(A)
Butyl benzyl Phthalate (BBP) 검출안됨 검출 안됨 기준 : 총함유량 0.1% 이하
Dibutyl Phthalate (DBP) 검출안됨
Di-2-ethylhexyl Phthalate (DEHP) 0.006
Di-n-octyl Phthalate (DNOP) 검출안됨
Di-iso-nonyl Phthalate (DINP) 검출안됨
Diisodecyl Phthalate (DIDP) 검출안됨

주) 아동용 섬유제품 : DEHP, BBP, DBP 총함유량 0.1 이하 ㅣ 유아용 섬유제품 : DEHP, BBP, DBP, DNOP, DINP, DIDP 총함유량 0.1 이하

시료명

트라이슈머 단열베이스카펫

결과

“DEHP, DBP, BBP, DINP, DIDP, DnOP 총함유량이 0.006% (기준: 0.1% 이하)”로서 안전기준 통과

인체에 유해한 성분이 들어있지 않습니다.

트라이슈머 운동장 트랙 시스템에 사용되는 모든 재료에는 납, 카드뮴, 크롬, 수은과 같은 중금속 물질이나 폼알데하이드, 총휘발성유기화합물 (TVOC), 석면, 환경호르몬과 같은 유해한 성분이 들어있지 않습니다.

석면검출시험
시료명 시험항목 단위 시험방법 시험결과
단열베이스카펫 석면함유여부 - KS L 5300:2009 검출안됨
트라이슈머 단열복합시트 석면함유여부 - KS L 5300:2009 검출안됨
석면검출시험
시료명 시험항목 단위
단열베이스카펫 석면함유여부 -
트라이슈머 단열복합시트 석면함유여부 -
시료명 시험방법 시험결과
단열베이스카펫 KS L 5300:2009 검출안됨
트라이슈머 단열복합시트 KS L 5300:2009 검출안됨
중금속이 전혀 들어있지 않은 마감재 “코그상떼” 시험성적서
코그상떼 제품의 건축자재 오염물 방출량 코그상떼와 유기용제형 우레탄의 중금속 함량 비교
구분 기준
(mg/㎡·h)
코그상떼
(mg/㎡·h)
기준치 대비 구분 코그상떼 용체형 우레탄
중금속 농도 (mg/kg)
시험방법
포름알데히드 1.25이하 0.012 1/100 카드뮴 검출안됨 0.5 ICP-OES
검출안됨 5 ICP-OES
총휘발성유기물질 (TVPC) 4이하 0.005 1/800 수은 검출안됨 2 ICP-OES
크롬 검출안됨 1 EPA 3060A
※ 근거 : FITI 시험 연구원(환경자원 분석센터)
※ 기준 : 다중이용시설 등의 실내공기질관리법기준
※ 근거 : FITI 시험 연구원(환경자원 분석센터)
중금속이 전혀 들어있지 않은 마감재 “코그상떼” 시험성적서 KS L 5300:2009
코그상떼 제품의 건축자재 오염물 방출량
구분 기준
(mg/㎡·h)
코그상떼
(mg/㎡·h)
기준치 대비
포름알데히드 1.25이하 0.012 1/100
총휘발성유기물질
(TVPC)
4이하 0.005 1/800
※ 근거 : FITI 시험 연구원(환경자원 분석센터)
※ 기준 : 다중이용시설 등의 실내공기질관리법기준
코그상떼와 유기용제형 우레탄의 중금속 함량 비교
구분 코그상떼 용체형 우레탄
중금속 농도 (mg/kg)
시험방법
카드뮴 검출안됨 0.5 ICP-OES
검출안됨 5 ICP-OES
수은 검출안됨 2 ICP-OES
크롬 검출안됨 1 EPA 3060A
※ 근거 : FITI 시험 연구원(환경자원 분석센터)

내구성이 뛰어납니다.

트라이슈머 단열복합시트는 자외선에 노출되어도 손상이 없는 무기질 재료와 철보다 인장강도가 강하고 불에 타지 않으며 우수한 내화학성을 가지고 있는 특수구조의 보강매쉬로 구성되어 있기 때문에 한 번 시공으로 수명이 오래갑니다.

트라이슈머 단열복합시트
시험항목 시험결과 시험방법
인장성능-인장강도-무처리-길이(N/mm) 60.9 KS F 4917 : 2007
(의뢰자 제시)
인장성능-인장강도-무처리-나비(N/mm) 100.1
인장성능-신장률-무처리-길이(%) 4
인장성능-신장률-무처리-나비(%) 5
인장성능-길이(N) 141
인장성능-나비(N) 153
내열성능-흘러내림길이(mm) 흘러내지지 않음
내열성능-겉모양 이상없음

유지관리가 용이합니다.

내구성이 뛰어난 단열복합방수시트의 연결부분을 서로 접착하여 하나가 되게 시공하는 시스템으로서 세월이 지나도 부분적인 파손이 거의 없기 때문에 유지관리가 용이하고 관리비가 저렴합니다.

시공이 간편하고 빠릅니다.

현장에서의 재료 배합이 없이 이미 완성된 단열복합방수시트를 설치하는 공법이기 때문에 품질이 균일하며 시공이 간편하고 빠릅니다.

트라이슈머 운동장 트랙시스템

시공과정 및 사례

#대학교 테니스장 시공사례

  • 대진대학교 운동장 트랙 시공 전

    01

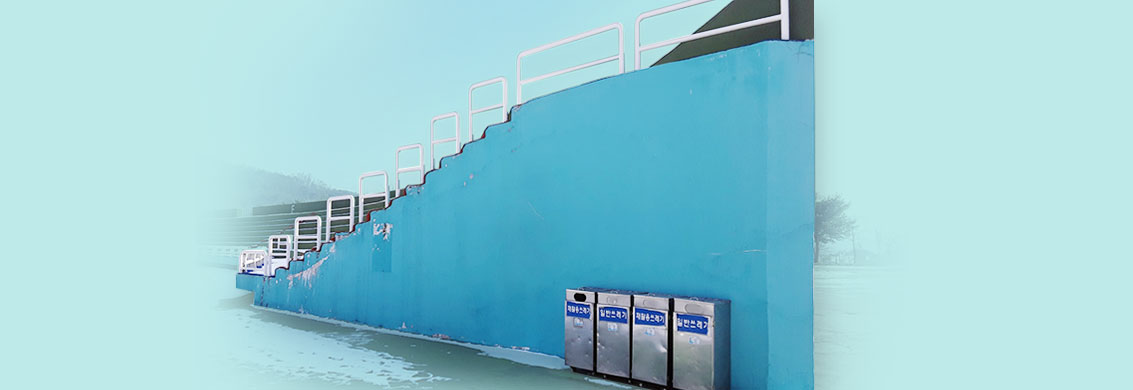

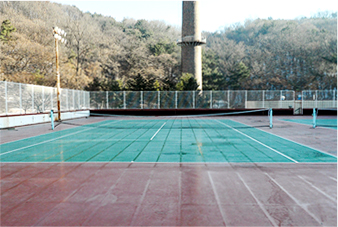

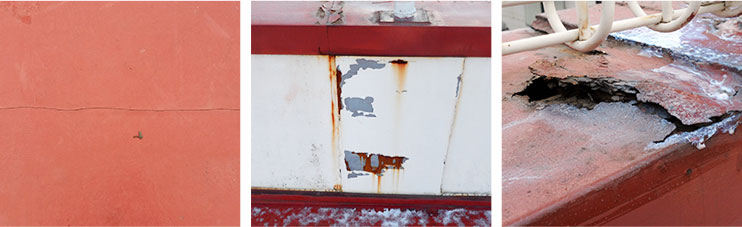

  • 시공 전 운동장 상태

    02
  • 바탕정리 및 보강

    03

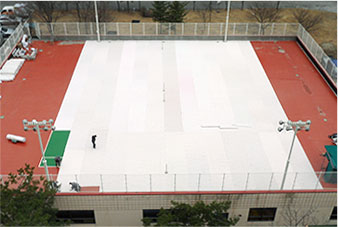

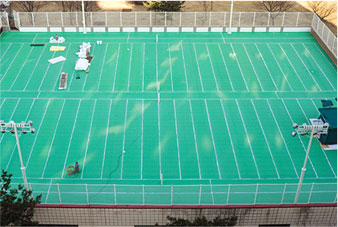

  • 단열베이스카펫 시공

    04

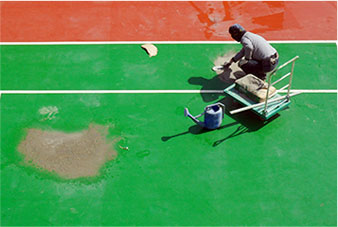

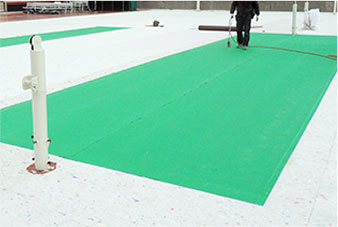

  • 트라이슈머 단열복합시트 시공

    05
  • 이음매 이중 접착 시공

    06
  • (*옵션)

    난간 벽 등에 "아트패션시트"로 다양한 맞춤 디자인을 적용해 보세요!

    경기장 내 벽체에도 맞춤디자인을 적용하여 외관을 꾸밀 수 있고, 벽체를 보강하여 내구성을 높여줍니다

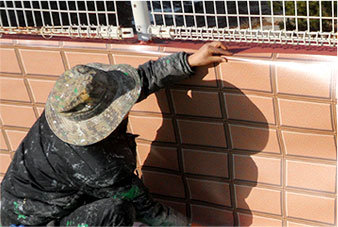

    난간 벽 아트패션시트 시공

    07

운동장 벽체 아트패션시트 시뮬레이션 적용

  • <적용 전>

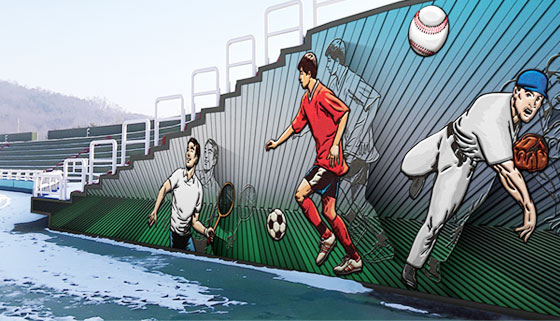

  • <아트패션시트 시뮬레이션1>

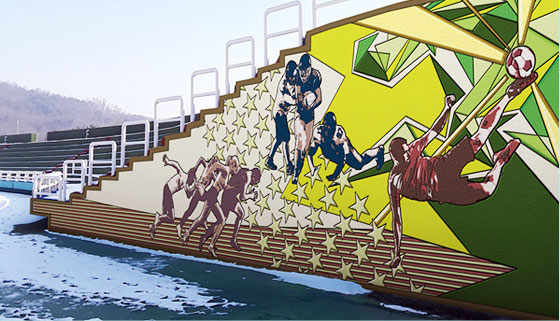

  • <아트패션시트 시뮬레이션2>

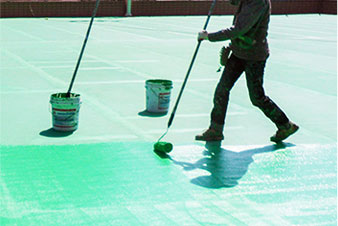

  • 탑 코팅 마감

    08

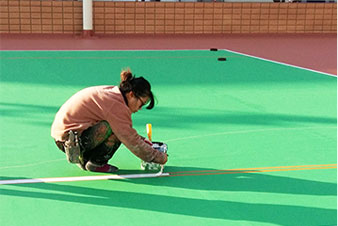

  • 트랙 라인 도색

    09

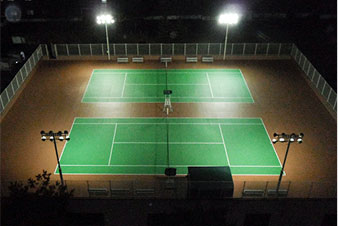

  • 시공 후 야경

    10

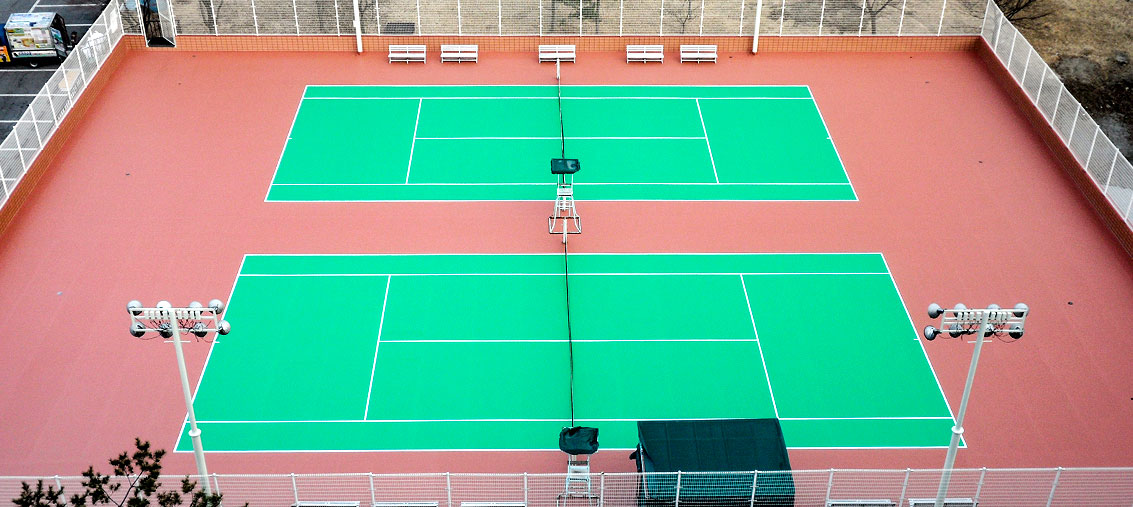

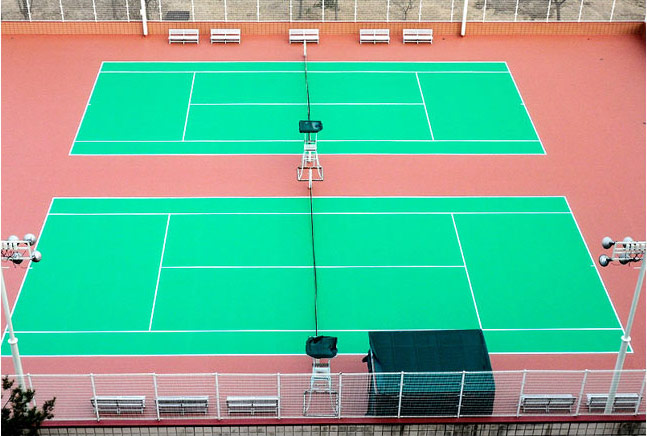

  • 트라이슈머 운동장 트랙시스템 시공 후
